Ebenso zehntelmillimetergenau können Sie Kreissägeblatthöhe und -winkel einstellen. Zur Feinabstimmung stehen Ihnen auch hier Tastknöpfe und übersichtliche LED-Displays für den aktuellen Ist-Wert zur Verfügung.

Das FELDER-Kreissägeaggregat „104“
Komplett aus Grauguss gefertigt, erfüllt das neue Felder „104” Kreissägeaggregat die höchsten Ansprüche der modernen Holzbearbeitung.

• Schnitthöhe 104 mm bei Sägeblatt-Durchmesser 315 mm
• Elektrische Höhenverstellung der Kreissäge („Power-Drive“ K1)
• Elektrische Höhen- und Winkeleinstellung Kreissäge mit LED-Anzeige („Power-Drive“ K2)
• Zwangsgeführte Höhenverstellung durch Präzisions­linearführungen
• Optimales Absaugergebnis durch ein „unter Tisch“ ­vollkommen ­umschlossenes Kreissägeaggregat
• Groß dimensionierte, doppelt ­gelagerte Kreissägewelle

Die elektronisch gewuchtete, doppelt ge­lagerte Kreissägewelle wird über Poly-V-Riemen an­getrieben. Dabei wird die größtmögliche, verlustfreie ­Übertragung der Motorleistung zum Kreissägeblatt erreicht.

Die patentierte Schwenksegmentführung „Easy-Glide“ erfüllt höchste Anforderungen aus Gewerbe und Industrie. Eine präzise, zwangsgeführte Doppelaufhängung garantiert höchste Belastbarkeit, spielfreie Schwenkung und absolute Wartungsfreiheit. In den Führungen der Schwenksegmente sorgt ein spezieller, höchst belastbarer Synthetik-Werkstoff für extreme Leichtgängigkeit und langlebige Präzision. Mit dem in der Raumfahrt und dem Schleusenbau bewährten Kunststoff arbeitet das Schwenksegment-Führungssystem ohne Zugabe von Schmierstoffen absolut wartungsfrei und ist unempfindlich gegen Staub. Mit 6 Jahren Werksgarantie bietet diese Felder-Systemlösung Zuverlässigkeit für viele Jahre.

Für ausrissfreie Schnitte in kunststoffbeschichteten Platten. Das Sägeblatt der mechanisch oder elektrisch angetriebenen Vorritzsäge lässt sich spielfrei in der Höhe und seitlich einstellen.

Felder-Serie-700-Kreissägeaggregate ermöglichen Ihnen auch die Durchführung von Nut­arbeiten. Dank abnehmbarem Kreis­sägeflansch und herausnehmbarer Tisch­einlage können Sie speziell von Felder entwickelte Verstellnutwerkzeuge einsetzen.

Höchste Arbeitssicherheit und maximale Flexibilität bei der Bearbeitung großformatiger Werkstücke: Der Felder Oberschutz lässt sich schnell und einfach wegschwenken und ist immer da, wo Sie ihn ­gerade ­brauchen.

Die Parallelschnittbreite beträgt Standard 800 mm, auf Wunsch 1250 mm. Leichtgängig und präzise verstellen Sie den Parallelanschlag per Einhand-Schnellklemmung; beim präzisen Justieren hilft die integrierte Feineinstellung (optional). Die Parallelschnittskala ist groß dimensioniert und perfekt im Kreis­sägetisch integriert. Das Alu-Kreissägelineal lässt sich für Absetzarbeiten oder zum besseren Zuführen von Werkstücken nach hinten verschieben. Für die Bearbeitung von besonders schmalen Werkstücken bei geschwenktem Kreissägeblatt kann das Alu-Kreissägelineal in die liegende Position gebracht werden.

Der Parallelanschlag kann mit einer elektronischen Digitalanzeige aus­gestattet werden. Die perfekte Integration der gesamten Elektronikeinheit erlaubt Ihnen das ­Drehen des Displays um 90°, der Einstellwert ist so in jeder Parallelanschlag­position von der Bedienseite exakt ablesbar. Zusätzliche Funktionen wie das Einstellen von Kettenmaßen erleichtern Ihnen Ihre tägliche Arbeit.

Seit 1990 überzeugt das ständig weiterentwickelte Linearführungssystem exklusiv in Maschinen aus dem Hause Felder. Die hochwertige Formatschiebetisch-Führungstechnologie „X-Roll“ mit 10 Jahren Felder-Garantie bietet eine unerreichte Laufruhe und ist absolut wartungsfrei. Die x-förmig angeordneten Laufrollen bewegen sich reibungslos auf gehärteten Führungsflächen.

Auf Wunsch statten wir Ihre „700er“ mit den Einschalttasten für Haupt- und Vorritzsägeblatt direkt am Format­tisch aus – genießen Sie diesen Vorteil!

• Bequemes Klemmen von Werkstücken bei maximaler Flexibilität. Einsetzbar auf allen Formatkreissägen und Fräsmaschinen mit Schiebetisch.
• Einfaches Nachrüsten dank magnetischer Halterung
• Sicherheitszylinder für maximalen Arbeitsschutz
• Druckbalkenfunktion bei jeder Schiebetischlänge möglich
• Klemmhöhe 95 mm
• Spannkraft ca. 300 kg

Einzigartig! Die patentierte Doppelschnitt-Gehrungslehre von Felder ermöglicht Ihnen Gehrungsschnitte verschieden breiter Werkstücke in jedem beliebigen Winkel! So einfach funktioniert´s: Geben Sie per ­Tastatur am integrierten Computer den gewünschten Gesamtwinkel g und die Werkstückbreiten A und B ein – Einstellwerte a + b ablesen und die Doppelgehrungslehre einstellen! Die Anschlagbacken an den Anschlaglinealen können bis 1350 mm per Skala eingestellt werden. Je nach eingestelltem Winkel stehen Ihnen zur Längenkompensation Nonius­skalen zur Verfügung – damit Sie auch bei Winkelschnitten exakt die Werkstücklänge einstellen können.


Der Ablänganschlag 1100 mm für Geh­rungs­schnitte zwischen +45° und –45° wird werkzeuglos am Alu-Formattisch montiert. Ein Endanschlag sorgt für die exakte 90°-Position. Die Skala der Ablänganschläge ist zur Bedien­seite hin geneigt und erleichtert so das exakte Ablesen des gewünschten Einstellwertes. Der Ablänganschlagbacken wurde so kon­struiert, dass eine ­kleine „Nase“ in die dafür vor­gesehene Nut am Ablänganschlaglineal eingreift. Daher lassen sich schon auf Gehrung geschnittene spitze Winkel exakt am Anschlagbacken anlegen.

Die vollelektrische „Power-Drive“ Steuerung bietet exakteste Einstell- und Wiederholgenauigkeit. Mit einem Drehknopf regeln Sie die Frässpindel­höhenund Winkeleinstellung, die Feinabstimmung erfolgt zehntelmillimeter­genau per Tastknopf. Rote LED-Ziffern informieren direkt am Bedienfeld und in Echtzeit über den aktuellen Ist-Wert.

Der Anschlag nimmt Fräswerkzeuge bis max. Ø 230 mm auf. Die Feineinstellung der abnehmenden Anschlagschiene kann von -5 bis +25 mm eingestellt werden. Die Absaugung der Späne erfolgt über den integrierten Absauganschluss.

Das ­MULTI-Einstellsystem ­ermöglicht neben der ­Parallelführung des ­Fräsanschlages vor allem

• die Schnelleinstellung auf den Werkzeugdurchmesser
• Automatische Wiederholein­stellung nach Anschlagabnahme
• Parallelführung des Fräsanschlages
• Schnell- und Feineinstellung
• Einstellskala für Spanabnahme

Sicherheitslineale für durchgehende Werkstückführung am Fräsanschlag (Wunsch­ausstattung).

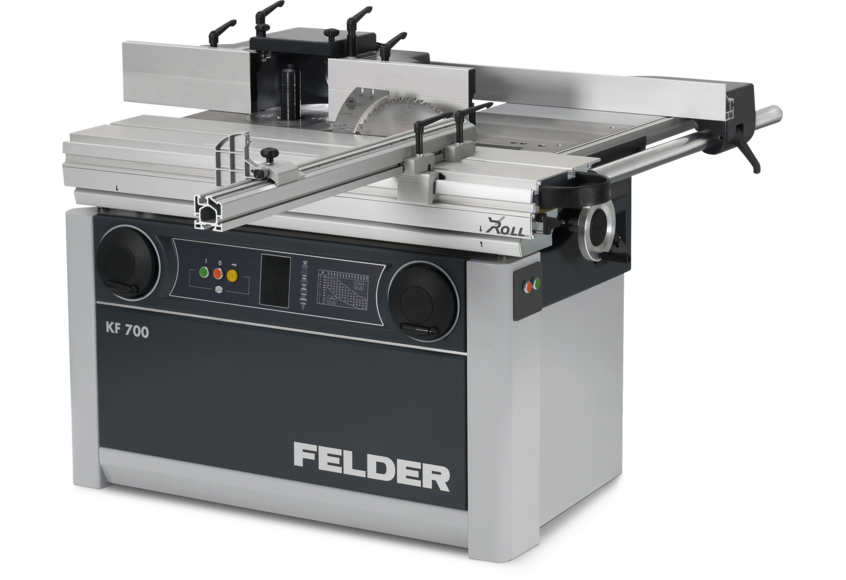

Das Felder­-Serie-700-Fräsaggregat setzt Maß­stäbe, die ihresgleichen suchen!

• Frässpindel-Nutzhöhe über Tisch 115 mm (140/160 mm)
• Frässpindel-Schnellwechselsystem
• Einfacher Drehzahlwechsel von vorne
• Spannzangenfutterspindel für Oberfräser mit 15.000 U/min
• Elektrische Höhenverstellung mit digitaler LED-Anzeige
• Elektrische Winkelverstellung mit digitaler LED-Anzeige
• 4 Drehzahlen 3.500, 6.500, 8.000, 10.000 U/min
• Schwenkung nach hinten 0° bis 45°
• Präzise, zwangsgeführte Doppelaufhängung
• Zwangsgeführte Höhenverstellung mit Schwalbenschwanzführung
• Optimale Vibrationsdämmung durch schweres Graugussaggregat

Richtige Frässpindelschwenkung „nach hinten“ mit ­großem Bedienungskomfort:

• Sicheres Arbeiten
• Jede Werkstückgröße möglich
• Vorschubapparateinsatz problemlos möglich
• Präzises Fräsbild
• Beste Späneabfuhr

Die große Frästischöffnung bietet Ihnen hohe Arbeitssicherheit: Groß dimensionierte Abplattfräswerkzeuge sowie Zapf- und Schlitzwerkzeuge können „Unter-Tisch“ eingesetzt werden.

Vorteile Felder-Frässpindel-Schnellwechselsystem:

• Einfaches, schnelles Wechseln ver­schiedener­ Frässpindelarten
• Einsatz von verschiedenen Frässpindel­durch­messern 30, 32, 35, 40 und 50 mm, 1¼“
• Einsatz der Felder-Hochgeschwindigkeits-Frässpindeln für Schaftfräser oder Hochgeschwindigkeitswerkzeuge mit 15.000 U/min
• Automatische Wiederholeinstellung für Serienfräsarbeiten

Groß dimensioniert und auf höchste Belastung konzipiert, „schwebt“ der Zapf- und Schlitztisch auf „X-Roll“, einer hoch entwickelten, modernen Führungstechno­logie. Durch die x-förmige Anordnung der Laufrollen („X-Roll“) verteilt sich die auftretende­ Druckbelastung optimal nach ­allen Seiten. Die lineare Auflage der Stahlrollen auf den gehärteten und geschliffenen Führungsflächen garantiert unerreichte Präzision und Laufruhe. „X-Roll“ sichert Ihnen die Qualität und Präzision, die Sie von Ihrer neuen Schwenkspindel-Fräs­maschine erwarten. Und hier noch ein weiterer Grund, sich für Felder zu entscheiden: 10 Jahre Werksgarantie unterstreichen die Zuverlässigkeit von „X-Roll“.

Alu-Tischverlängerung mit P-Koppelung Einhebel-Klemmsystem für schnelle und einfache Montage ohne Werkzeug

Bei Bedarf: Tischgröße dem Werkstück anpassen Seit dem Jahr 1969 hat sich das Felder-Tischverlängerungssystem tausendfach bewährt. Mit wenigen Handgriffen und völlig werkzeuglos vergrößern Sie die Auflagefläche Ihrer Felder um bis zu 2000 mm.

Mit der Felder-Abklappvorrichtung bleibt der Vorschubapparat immer an der Maschine und ist jederzeit problemlos einsetzbar.
