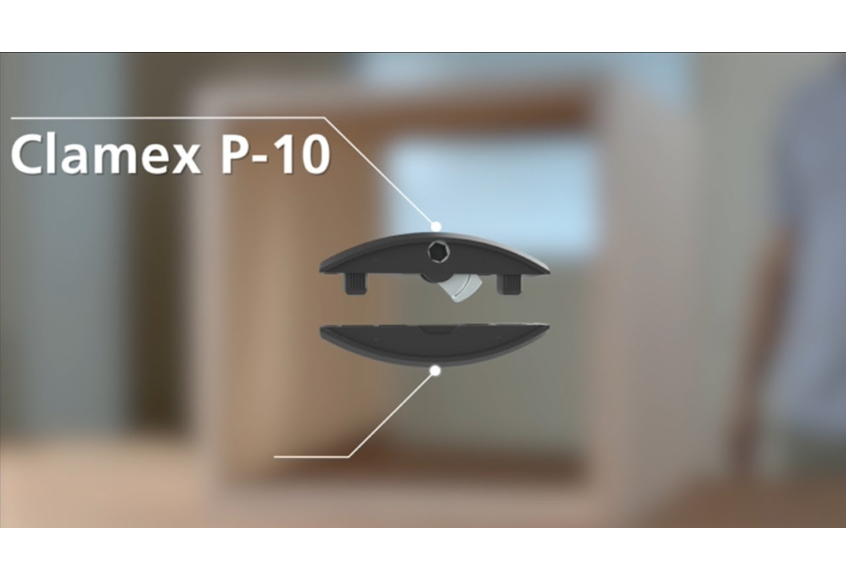

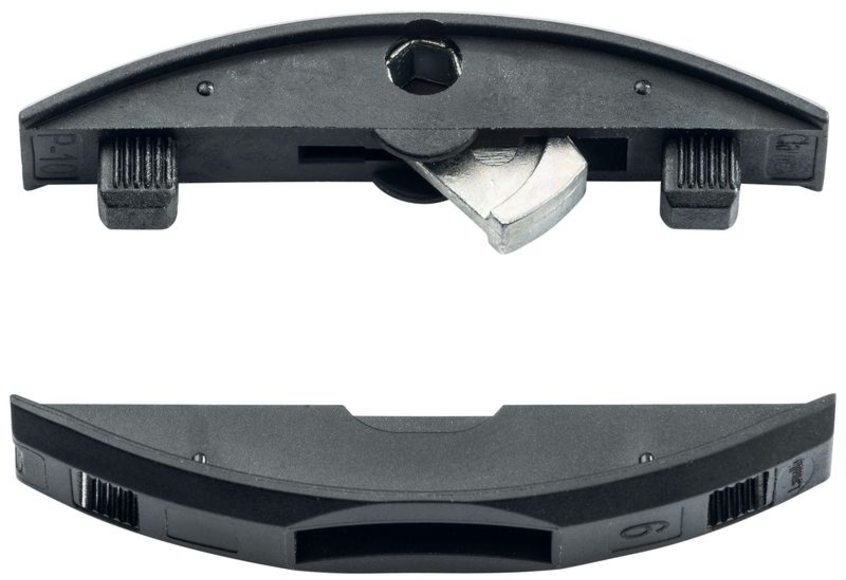

Clamex P-10 ist ein wiederlösbarer Möbelverbinder, der formschlüssig und sekundenschnell ins Werkstück eingeschoben wird. Mittels Zugangsöffnung wird der Clamex P-10 ähnlich einem Exzenter-Verbinder über einen Hebel kraftvoll verbunden und gelöst. Im Vergleich zum Clamex P-14 weist der Clamex P-10 eine Einbautiefe von nur 10mm auf und kann somit für dünnere Materialien eingesetzt werden. Der Möbelverbinder ist vor allem für Gehrungsverbindungen ideal, sowie für spitze Winkel. Wie der grössere Clamex P-14 benötigt auch der Clamex P-10 für die Bedienung ein Zugangsloch von nur 6 mm Durchmesser. Kombiniert mit der kleinen Baugrösse ermöglicht der Möbelverbinder ästhetische Möbel-Designs in dünnen Materialstärken mit fast komplett verdeckten Verbindungen und dies in vielen Winkeln. Clamex P-10 verzichtet auf Klebstoff und punktet mit seinem zeitsparenden Herstellungsprozess. Die P-System Nut wird entweder mit der Nutfräsmaschine Zeta P2 oder mit einem CNC-Bearbeitungszentrum hergestellt. Danach werden die Verbinder sekundenschnell in die Nuten geschoben, die Werkstücke zusammengesetzt und mittels Hebel kraftvoll verbunden. Wartezeiten entfallen komplett und ein zusammengebautes Werkstück kann sogleich weiterverarbeitet oder für den Versand bereitgestellt werden.

Anwendungen

• Wiederlösbarer Verbindungsbeschlag für Plattenwerkstoffe im Möbelbau
• Verleimhilfe von Gehrungen oder schwierig zu spannenden Winkeln
• Verdeckte Gehrungen in Multiplex ab 15 mm oder Spanplatte ab 16 mm
• Verbindung von Holzschubladen ab 12 mm Materialstärke
• Im Küchenbau in Hochschränken, im Korpusbau oder in offenen Regalen
• Im Möbelbau für hochwertige Möbel mit Gehrungsverbindungen oder ungewöhnlichen Winkeln, Wein- oder Bücherregale
• Stumpfe Verbindungen ab Materialstärke 12 mm
• Gehrungsverbindungen ab Materialstärke 15 mm  

Eigenschaften

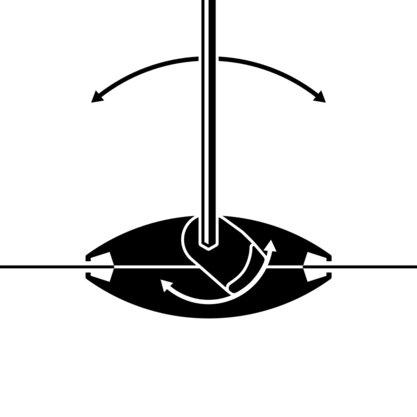

• Wiederlösbar: Immer wieder lösbar durch drehbaren Hebel

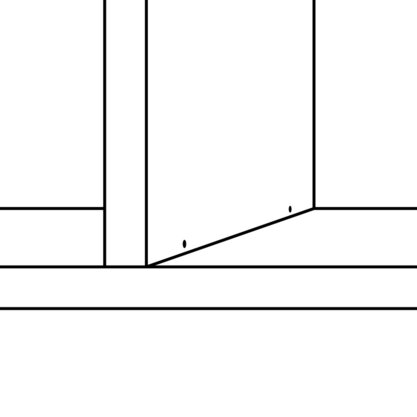

• Ästhetisch: Die kleine kaum sichtbare Öffnung (D=6 mm) dient zum Schliessen und Öffnen des Verbinders
• Geringe Frästiefe: Minimale Einfrästiefe mit maximaler Zugfestigkeit
• Vielseitig: Die geringe Elementtiefe ermöglicht Gehrungen von 22.5-180° sowie Flächen-, Eck- und Mittelwandverbindungen
• Stapelbar: Werkstücke mit vormontierten Verbindern bleiben für Lagerung und Transport stapelbar

Technische Daten

• Einbautoleranz längs: ± 0.5 mm
• Einbautoleranz radial: ± 0.5 mm
• Minimale Werkstückbreite: 65 mm
• Minimale Materialstärke für Kantenfräsung: 12 mm
• Minimale Materialstärke für Flächenfräsung: 11 mm
• Minimale Materialstärke für Mittelwandfräsung: 19 mm
• Minimale Materialstärke für Winkelhalbierende: 15 mm
• Einstellung Lamello-System: Max.
• Einstellung P-System: P-10
• Zugfestigkeit in Spanplatte: 540 N
• Zugfestigkeit in MDF: 700 N
• Zugfestigkeit in Buche: 900 N
• Scherfestigkeit in Spanplatte: 420 N
• Scherfestigkeit in MDF: 530 N
• Scherfestigkeit in Buche: 1590 N
• Grösse (L x H x B): 52 x 19 x 9.7 mm
