Mit einer Motorleistung von 10, 12 bzw. 15 kW (abhängig von der Baureihe) und bis zu 24.000 U/min wird der Fräsmotor über Inverter gesteuert und ist direkt am Trägermodul des Bohrkopfes auf der Z-Achse angebracht. Zwei Linearführungen gewährleisten die hochpräzise vertikale Führung. Der Fräsmotor wird mittels geschliffener Kugelumlaufspindel positioniert. Die Werkzeugspannung HSK F63 erfolgt automatisch. Über Sensoren wird die Spannung des Werkzeuges überprüft und die Sicherheit für den Betrieb bestätigt. Die Werkzeugaufnahme wird pneumatisch gereinigt. Die C-Achse steht als vierte Achse (360°) mit Druckluftschnittstelle für Aggregate zur Verfügung.

Die C-Achse steht als vierte Achse interpolierend (360°) mit Druckluftschnittstelle für Aggregate zur Verfügung.

Egal ob reiner Korpusbauer oder Allrounder, entscheiden Sie selbst, welche Bohrkopfkonfiguration die Richtige ist. Wahlweise nur vertikale Bohrspindeln oder Spindeln mit Nutsägen für vertikale und horizontale Bearbeitungen. Motor über Inverter gesteuert bis 7.500 U/min.

Parametrisieren Ihres Werkzeuges leicht gemacht: jede Werkzeuglänge wird hundertstelmillimetergenau in der Werkzeugdatenbank hinterlegt.

Der Matrixtisch mit optimierter Rastergeometrie ermöglicht die vollflächige Auflage von Werkstücken jeglicher Form und Größe und garantiert höchste Haltekraft während der Bearbeitung.

high flow Tisch: Optional steht ein Raster mit 30 x 30 mm für bestmögliche Halteffekte aller Werkstückformen und -größen (speziell für kleinere Werkstücke) zur Auswahl. Der Vakuumtisch besteht aus Phenolharz und ist weder korrosiv noch temparaturabhängig (Expansion und Kontraktion). Gleichbleibende Präzision ist so garantiert.

Smart Zoning ermöglicht die schnelle Verarbeitung von mehreren gängigen Plattenformaten. Der schnelle Wechsel von einem Plattenformat auf das nächste steigert die Produktivität.

Der Phenolharztisch ermöglicht auch den Einsatz von Vakuum-Blocksaugern. Dadurch wird der Maschine ein vollig neuer Charakter verliehen und ihre Variabilität steigt.

Auf Wunsch können die Anschläge vorne oder hinten aufgebaut werden. Dies garantiert höchsten Bedienkomfort und zusätzliche Flexibilität bei der Abarbeitung von Werkstücken. Bei automatisierten ­Maschinen gewährleisten die durch­gehenden Anschlaglineale ein gleichmäßiges Abschieben auf das Transportband.

Durch die automatische Steuerung des Absaugstutzens wechselt die volle Absaugleistung immer zwischen Bohrkopf und Hauptspindel, je nachdem was gerade eingesetzt wird. So ist ein effizientes Absaugergebnis garantiert.

Die Absaugglocke optimiert die Absaugergebnisse reduziert durch ihre kompakte Bauweise das erforderliche Absaugvolumen.

Der verstellbare Linearwechsler inklusive Abdeckung am Maschinenständer schützt die Werkzeugaufnahme optimal vor Spänen und Staub, sichert kürzeste Umrüstzeiten und bietet Platz für bis zu 12 Werkzeuge und 3 Aggregate.

Durch die wechselnden Farben des innovativen Beleuchtungkonzeptes werden verschiedene Statusmeldungen der Maschine sofort visualisiert. Über den aktuellen Status Ihres profit CNC-Bearbeitungszentrums sind sie sofort informiert.

Rund um das Möbelstück wird mit F4^®Solutions ein durchgängiger, effizienter und ertragreicher Produktionsprozess generiert. Die Software-Werkzeuge für extreme Produktivität begleiten durch die gesamte Produktionskette. Einfachstes Entwerfen individueller Möbelstücke im gewohnten CAD-Umfeld. Photorealistische Rendern verkaufsunterstützender 3D-Visualisierungen. Detaillierte Datenübergabe an alle integrierten Maschinen samt wirtschaftlicher Nesting-Optimierung. Sogar der finale Zusammenbau wird mit übersichtlichen Detailzeichnungen und 3D-Daten begleitet – das ist 4.0 für Handwerk und Industrie. In unseren Videos erfahren Sie alles über Handwerk 4.0 und Industrie 4.0.

Für höchste Ansprüche, alles inkludiert – Werkzeugarchiv, Programmierbereich und Bedienoberfläche an der Maschine mit durch­gehender und intuitiver Benutzeroberfläche. F4^®Integrate ist eine Format4^® Software-Eigenentwicklung. Gemeinsam mit unseren CNC-Kunden aus der Praxis für die Praxis entwickelt, erfüllt F4^®Integrate die höchsten Ansprüche in der modernen CNC-Bearbeitung.

Genießen sie den Komfort einer modernen und aufeinander abgestimmten Benutzeroberfläche. Werkzeugarchiv (F4Toolbox), Programmierbereich (CAM-Bereich mit integriertem CAD-Bereich, F4Create) und Bedienoberfläche der Maschine (F4Operate) verpackt in nur einem Fenster, mit einer durchgehenden und intuitiven Benutzeroberfläche.

F4Integrate basiert auf G-Code, so können externe Branchenprogramme leicht angeschlossen und die Übergabe der Programme reibungslos gestaltet werden.

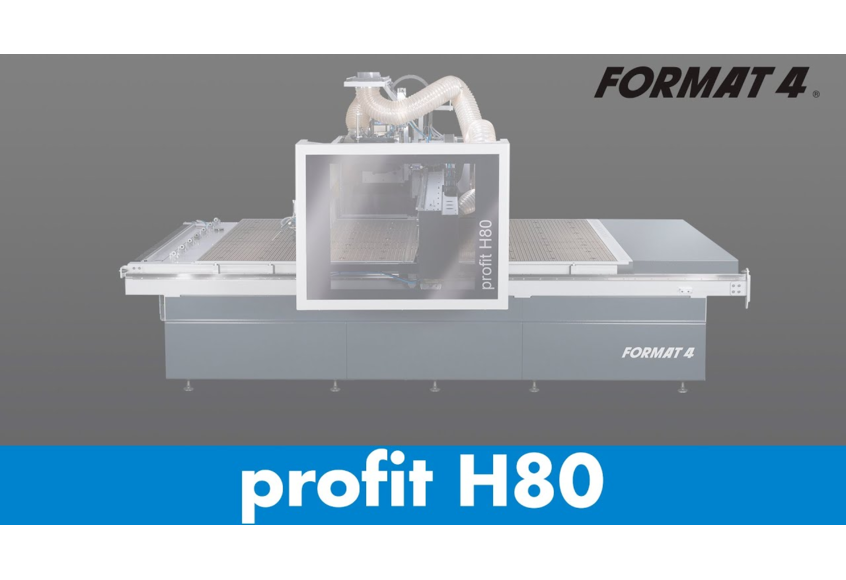

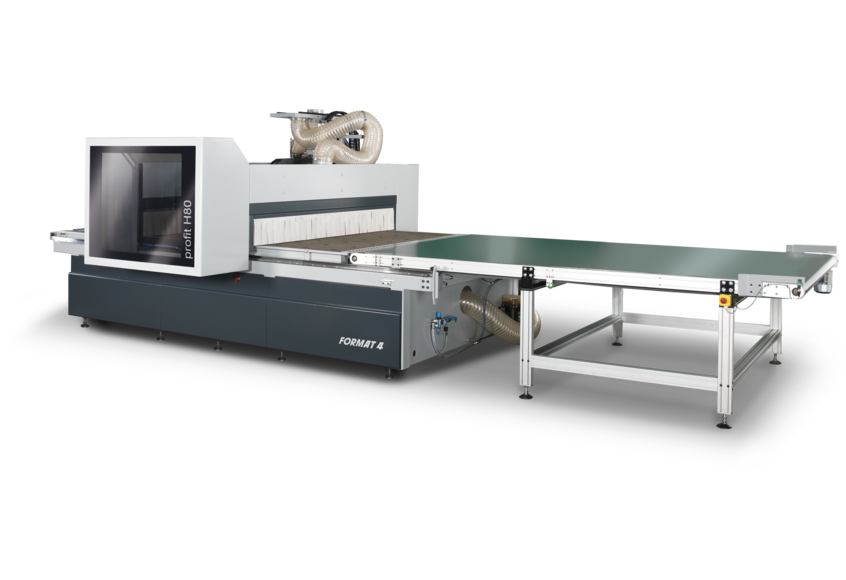

Ob als Einzelmaschine oder vollautomatische Zelle, die profit H80 bietet unterschiedliche Automatisierungsvarianten für maximale Effizienz und kürzeste Taktzeiten.

» Automatisierungslösungen

Das Etikettierungssystem erleichtert die Arbeitsschritte und garantiert absolute Prozesssicherheit.

Der standardisierte Aggregateinsatz ermöglicht nahezu grenzenlose Einsatzmöglichkeiten. Mit der bereits integrierten Druckluftschnittstelle mit Abblas- und Kühlfunktion sind selbst speziellste Aggregate für Sonderanwendungen kompatibel.

Durch die Wartungstür auf der Hinterseite der Haube ist die Bohreinheit einfach, schnell und  ergonomisch erreichbar.

Letzte Späne werden durch die Untertischabsaugung zwischen Transportband und Arbeitstisch restlos abgesaugt.

Die Obertischabsaugung am Transportband reinigt die Werkstücke während dem Abtransport an der Oberfläche. Ein perfekter Halt der Etiketten auf der staubfreien Oberfläche ist somit garantiert.

Durch seinen geringen Platzbedarf erleichtert der kurze Entnahmetisch das Abnehmen von Werkstücken. Durch die optionale Etikettiereinheit können die Werkstücke dann direkt an der Entnahmestelle gekennzeichnet und für die nachfolgenden Prozesse identifiziert werden.

Metrisches-Gewinde oder Fein-Gewinde. Einfachste Programmierung – perfekte Ergebnisse.
