Der hocheffiziente Synchron-Motor bietet maximales Drehmoment mit hohem Wirkungsgrad. Die Auswahl der optimalen Drehzahl und Schnittgeschwindigkeit erfolgt schnell und einfach über die Maschinensteuerung.

Sämtliche Achsen der Maschine können ergonomisch und intuitiv von der zentralen Bedieneinheit mit Touchscreen angesteuert werden. Die hauseigene Software mit grafischer Bedienoberfläche, eine Vielzahl von Programmen, eine USB-Schnittstelle und die vorbereitete Netzwerkanbindung erleichtern die Arbeit und garantieren Effizienz und höchste Produktivität. Die USB-Schnittstelle für den Im- und Export von Daten ist für Netzwerkanbindung und Fernwartung vorbereitet.

Funktionen und Schnittprogramme: Falzen, Nuten, Nutenreihe, Winkelschnitt, Schrägschnitt plus, falsche Gehrung, Schifterschnitt plus, verdeckter V-Ausschnitt, Grat- & Kehlsparren

Jeder Schnitt mit der Format4 Formatkreissäge ist ein Meisterwerk an Präzision. Beispielsweise beim Zuschnitt einer Pyramide, einem von 18 vordefinierten Schnittprogrammen.

Falzen, Nuten, Nutenreihen, falsche Gehrung, Schifterschnitt und verschiedenste geometrische Formen, in kurzen Videos zeigen wir Ihnen wie's geht: Werkstückform und Werkstückmaße am Touchscreen eingeben, dem visuellen Schnittplan folgen – fertig.

Zu den Schnittprogramm-Videos

*Bitte beachten Sie, dass einige der gezeigten Schnittprogramme an Maschinen ohne Doppelschwenkung nicht möglich sind.

Auf Wunsch kann die Maschinensteuerung "smartouch" mit zahlreichen weiteren Programmen für geometrische Funktionen erweitert werden: Kniestock, Parallelogramm, Trapez, Vieleck, Treppe, Dreieck, Pyramide, Quader, Schlitzen/Zapfen, Eckbanklehne

Der praktische Stücklistenhalter mit A4-Klemmbrett wird am Überkopfbedienpult montiert und hält Ihre Stücklisten so stets im Blickfeld.

Dank der Integration des Format4-Schnittoptimierungsprogramms ins Maschinen- und Bedienkonzept können alle Arbeitsschritte effizient und rasch zentral abgewickelt werden. Durch die einfache Handhabung und die übersichtliche, anwenderfreundliche Bedien­oberfläche ist keine Einschulung notwendig.

Der Etikettendrucker sorgt nicht nur für die ordentliche Beschriftung der einzelnen Werkstücke, sondern ermöglicht auch deren rationale Weiterverarbeitung. So werden zum Beispiel Programme für nachfolgende Arbeitsgänge auf CNC-Bearbeitungszentren und Kantenanleim-maschinen ganz einfach vom Barcodescanner übernommen. Mit dem Etikettendrucker sparen Sie ­wertvolle Produktionszeit und erhöhen so Produktivität, Qualität und damit auch Ihren Ertrag.

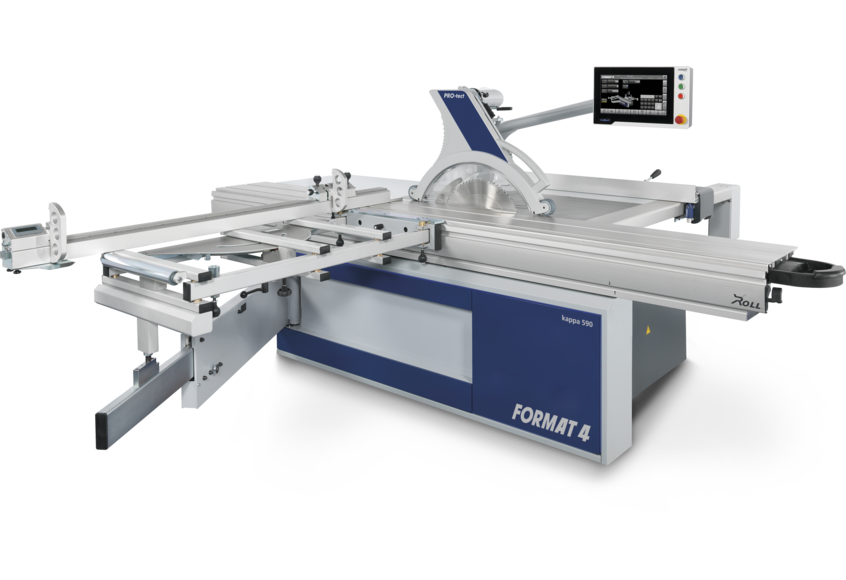

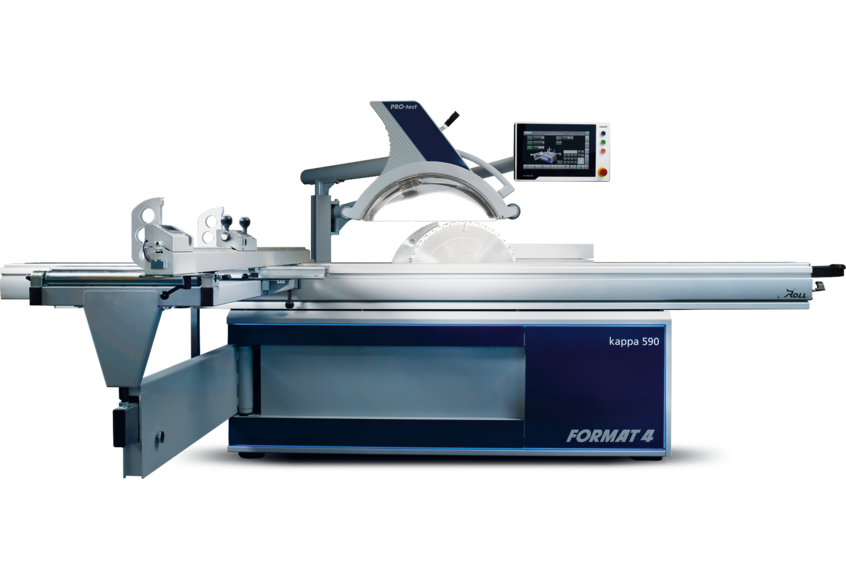

Mit der neuen kappa 590 heben Sie die Schnitthöhen-Limitierung in Ihrer Werkstätte auf. 202,0 mm bei 90°, 140,8 mm bei 45° und 118,7 mm Schnitthöhe bei -45°, das sind die neuen Richtwerte in der Formatkreissägen-Premiumklasse!

Das Highlight aus der Format4 Innovationsschmiede: Das neue Doppelschwenk-Kreissägeaggregat. Die Schwenkung in beide Richtungen (+/- 46°) ermöglicht eine völlig neue Dimension der Formatkreissäge-Bearbeitung:

• Gehrungsschnitte von Rahmenteilen mit ständig obenliegender Sichtseite
• Komplexe Schifterschnitte
• Nuten in einer Gehrung
• uvm.

Das neuentwickelte Format4 TOP-Aggregat bietet maximale Leistung und Präzision bei extremer Laufruhe. Mit der doppelt gelagerten Kreissägewelle im massiven Grauguss-Gehäuse ist absolut schwingungsfreies Arbeiten bei Höchstleistung garantiert.

• Kreissägeblatt-Doppelschwenkung +/-46°
• 3-Achs-Vorritzaggregat „Control“
• Vorritzaggregat Parkposition
• Sensationell: Sägeblattwechsel ohne Werkzeug
• Große Schnitthöhe: 202,0/140,8/118,7 mm (90°/+45°/-45°) – (optional bei x-motion)
• Sprüheinrichtung für die Bearbeitung von NE-Metallen und Kunststoffen
• Schwenksegmentführung „Easy-Glide“ für Kreissägeaggregat

• Präzise, zwangs­geführte Doppelaufhängung
• Höchste Belastbarkeit und Lebensdauer
• Spielfreie Schwenkung
• Unempfindlich gegen Staub
• Absolut wartungsfrei
• Absolut schmierstofffrei
• 6 Jahre Garantie

Schnittbreite und Ritzhöhe des Vorritzers stellen sich automatisch, passend zu den gespeicherten Werkzeugdaten und damit zur jeweiligen Zahnbreite des Hauptsägeblattes ein. Änderungen dieser Standard-Vorritzeinstellungen können mit den jeweils verwendeten Werkzeugdaten gespeichert und abgerufen werden.

Nie mehr Vorritzer ausbauen beim Einsatz großer Sägeblattdurchmesser! Die neue Format4 „parkt“ auf Knopfdruck den Vorritzer, schafft so Platz für große Sägeblattdurchmesser und spart Ihnen damit wertvolle Produktionszeit! Die Parkposition schützt zudem den Vorritzer vor Verschmutzung und Verharzung.

Ein roter LED-Streifen signalisiert ab sofort den Betrieb des Vorritzers und bietet so noch höhere Arbeitssicherheit. (Option)

„Quick-Lock“ ermöglicht mit nur einem Bedienwerkzeug einen einfachen und schnellen Sägeblattwechsel.

Das Spannsystem ist absolut wartungsfrei und bietet Premiumkomfort für viele Jahre: Mühelos wechseln Sie Kreissägeblätter und Spaltkeile wortwörtlich im Handumdrehen.

Für die Bearbeitung von NE-Metallen oder Kunststoffen kann Ihre Format4 mit einer Sprüheinrichtung ausgestattet werden. Dabei wird Hochleistungsschmieröl vom Sprühmittelbehälter direkt zur Sprühdüse am Sägeblatt geleitet.

Auf Wunsch statten wir ihre kappa mit einer LED-Beleuchtung und einem integrierten Werkzeugfach für 4 Sägeblätter mit einem Durchmesser von max. 400 mm, 1 Sägeblatt mit einem Durchmesser von max. 550 mm plus 2 Spaltkeilen aus.

Die Bedienung des Oberschutzes ist einfach und komfortabel. Die verschiebbare Absaughaube kann für die Schwenkung in beide Richtungen mühelos angepasst werden, ohne dass die Haube ausgetauscht werden muss.

Mit einem Handgriff kann der Oberschutz entriegelt und komplett aus dem Bereich des Maschinentisches weggeschwenkt werden. Auf Wunsch erfolgt die Entriegelung des Oberschutzes direkt über einen Hebel an der Haube.

Die Positionierung des Parallelanschlags erfolgt elektromotorisch über eine im Kreissägetisch staubfrei integrierte Kugelumlaufspindel. Die 1/10 mm genaue Präzision, die hohe Verfahr­geschwindigkeit und die gleichzeitige Positionierung von Parallelanschlag, Sägeblatthöhe und Sägeblattwinkel sichern Präzision und sparen wertvolle Arbeitszeit.

• Option bei Standard und x-motion-Modellen
• Standard bei e-motion-Modellen

Groß dimensioniert und für höchste Belastungen konzipiert, „schwebt“ der Alu-Format­schiebetisch auf „X-Roll“, einer hochent­wickelten, modernen ­Führungstechnologie für Format4-Formatschiebe­tische. Durch die x-förmige („X-Roll“) Anordnung der Laufrollen verteilt sich die auftretende Druckbe­lastung optimal in alle Richtungen. Die lineare Auflage der Stahlrollen auf den gehärteten und geschliffenen Führungsflächen garantiert unerreichte ­Präzision und Laufruhe. „X-Roll“ sichert Ihnen die Qualität und Präzision, die Sie von Ihrer neuen Formatkreissäge erwarten. Und hier noch ein ­weiterer Grund, sich für Format4 zu entscheiden: 10 Jahre Werksgarantie unter­streichen die Zuverlässigkeit von „X-Roll“.

Der tausendfach bewährte "X-Roll"-Formatschiebetisch mit Linearführungssystem wird mit einer Rastschiene aus rostfreiem Edelstahl ausgestattet, die eine Arretierung in allen Positionen erlaubt.

Auf Wunsch steigern Sie den Bedienkomfort und verkürzen Ihre Arbeitswege mit den Ein- und Austastern direkt am Formatschiebetisch.

Der Ablänganschlag wird für Gehrungsschnitte zwischen +45° und –45° über die im Formattisch integrierte Gradskala eingestellt. Für die werkzeuglose Schnellmontage sorgen T-Nut und seitliche Aufnahmen am Formattisch. Die zur Bedienseite stehende Skala und die Ableseoptik am Anschlagbacken gewährleisten präzise Einstell­arbeit bis 1100/2050 mm.

• Bequemes Klemmen von Werkstücken bei maximaler Flexibilität. Einsetzbar auf allen Formatkreissägen und Fräsmaschinen mit Schiebetisch.
• Einfaches Nachrüsten dank magnetischer Halterung
• Sicherheitszylinder für maximalen Arbeitsschutz
• Druckbalkenfunktion bei jeder Schiebetischlänge möglich
• Klemmhöhe 95 mm
• Spannkraft ca. 300 kg

Das ideale Zubehör für Parallelschnitte am Format­schiebetisch! Sie nutzen die Auflagefläche Ihres Format- und Ausleger­tisches in Verbindung mit dem Parallelanschlag und garantieren so ein exaktes Aufliegen des zu bearbeitenden Werkstückes. Der Parallelanschlag wird am Schiebetisch angekoppelt, die integrierte Skala 25–1000 mm lässt sich über die Lupe exakt ablesen.

Ein im täglichen Einsatz an Formatkreissägen wertvolles Zubehör ist die patentierte elektronische Doppel-Gehrungslehre von Format4. Sie ermöglicht Gehrungsschnitte verschieden breiter Werkstücke in jedem beliebigen Winkel. Die Eingabe der Werkstückbreiten A, B und die Ein­gaben der gewünschten Rahmenwinkel erfolgen über die Tastatur des integrierten Computers. Das Einstell­ergebnis erscheint zehntelgrad­genau am Display. Sie stellen die Doppel-Gehrungslehre auf den errechneten Wert ein und können sofort mit der Arbeit beginnen, das Arbeitsergebnis stimmt haargenau! Die Anschlagbacken an den Anschlaglinealen ­können bis 1350 mm per Skala eingestellt werden. Je nach eingestelltem Winkel stehen Ihnen zur Längenkompensation Noniusskalen zur Verfügung, damit Sie auch bei Winkelschnitten exakt die Werkstücklänge einstellen können.

Auslegertisch 8-fach kugel­gelagert, integrierte Führungs­rollen und Lager sorgen für größte Laufruhe bei maximaler Belastung. Die feineinstellbare Auflageschiene wird auf hochpräzisen und wartungsfreien "X-Roll"-Laufrollen geführt und bietet auch bei geschwenktem Auslegertisch eine großflächige Auflage. Das Ablesen des Einstellwinkels erfolgt auf 1/100 Grad genau mit Hilfe einer Digitalanzeige. Der stufenlose Schwenkbereich zwischen -45° und +45° sichert präzise Gehrungsschnitte.

Der Ablänganschlag am Auslegertisch ist einfach und schnell stufenlos von Null bis 45° schwenkbar. Der groß dimensionierte, ergonomische Klemmhebel kann in jedem Winkel bedient werden.

Stufenloser Einstellbereich –45 bis +45°. Das Ablesen des Einstellwinkels erfolgt auf 1/100 Grad genau über die Digitalanzeige. Winkel-Längenkompensation über Nonius, bei gesteuertem Anschlag über Steuerung.

Auslegertisch leicht wegschwenkbar! Schluss mit dem komplizierten Ab- und Auf­bau von Auslegertischen! Die Schwenkein­richtung sorgt für Bedienkomfort der Extraklasse und spart ganz nebenbei auch noch wertvolle Werkstattfläche. Ergonomisches rückenschonendes Arbeiten ist
auch garantiert.

Die neuen vollflächig und magnetisch montierbaren Auflagen am Auslegertisch bieten eine vergrößerte Auflagefläche und garantieren sicheren Halt und eine stabile Auflage bei der Bearbeitung kleiner Werkstücke.

Endlich: Schnell, komfortabel und ohne Kraftaufwand können Sie nun mit Hilfe des Transport- und Montagewagens Ihren Auslegertisch ab- und aufbauen. Und noch ein positiver Nebeneffekt: Ihr Auslegertisch ist aufgeräumt!

Der Ausleger-Ablänganschlag ermöglicht Ihnen Ablängschnitte bis 3200 mm. Bereits in der Standardausstattung erhalten Sie Technik und Komfort der Spitzenklasse. Die zur Bedienseite geneigte Skala und die Ablese­optik am Anschlagbacken gewährleisten präzise Einstellarbeit.

Auf Wunsch statten wir Ihre Format4 mit dem Digital-Teleskopanschlag aus. Dabei zeigt Ihnen die formschön integrierte, ­elektronische Digitalanzeige den zehntelmillimetergenauen Einstell­wert an. Zusatz­funktionen, wie z. B. die Einstellung von Ketten­maßen, erleichtern Ihnen Ihre tägliche Arbeit.

Das digitale Winkel- und Längenkompensationsmodul „digi-compensation plus“ für „X-Roll“ oder Parallelogramm-Auslegertische, kompensiert durch Winkeleinstellungen auftretende Längendifferenzen des Abläng­anschlages. Die direkte Kommunikation mit der Steuerung gleicht zusätzlich den Anschlagwert des Längenanschlagbackens an die Zahnbreite und Schwenkung des Sägeblattes an. So erzielen sie immer ein exaktes Ist-Maß ohne Nacheichen bei Verwendung unterschiedlicher Sägeblätter.
