Sämtliche Achsen der Maschine können ergonomisch und intuitiv von der zentralen Bedieneinheit mit Touchscreen angesteuert werden. Die hauseigene Software mit grafischer Bedienoberfläche, eine Vielzahl von Programmen, eine USB-Schnittstelle und die vorbereitete Netzwerkanbindung erleichtern die Arbeit und garantieren Effizienz und höchste Produktivität. Die USB-Schnittstelle für den Im- und Export von Daten ist für Netzwerkanbindung und Fernwartung vorbereitet.

Funktionen und Schnittprogramme: Falzen, Nuten, Nutenreihe, Winkelschnitt, Schrägschnitt plus, falsche Gehrung, Schifterschnitt

Dank der Integration des Format4-Schnittoptimierungsprogramms ins Maschinen- und Bedienkonzept können alle Arbeitsschritte effizient und rasch zentral abgewickelt werden. Durch die einfache Handhabung und die übersichtliche, anwenderfreundliche Bedien­oberfläche ist keine Einschulung notwendig.

Der Etikettendrucker sorgt nicht nur für die ordentliche Beschriftung der einzelnen Werkstücke, sondern ermöglicht auch deren rationale Weiterverarbeitung. So werden zum Beispiel Programme für nachfolgende Arbeitsgänge auf CNC-Bearbeitungszentren und Kantenanleim-maschinen ganz einfach vom Barcodescanner übernommen. Mit dem Etikettendrucker sparen Sie ­wertvolle Produktionszeit und erhöhen so Produktivität, Qualität und damit auch Ihren Ertrag.

Das Aggregat aus Grauguss bietet neben maximaler Leistung und Präzision extreme Laufruhe und Effizienz:

» Schnitthöhe 155 mm bei Kreissägeblattdurchmesser 450 mm
» Kreissägeblatt-Schwenkung 0°-45°
» Schwenksegmentführung „Easy-Glide“ für Kreissägeaggregat
» Großdimensionierte, doppelt gelagerte Kreissägewelle
» 3-Achs-Vorritzaggregat „Control“
» Vorritzaggregat Parkposition
» Sensationell: Sägeblattwechsel ohne Werkzeug
» Sprüheinrichtung für die Bearbeitung von NE-Metallen und Kunststoffen

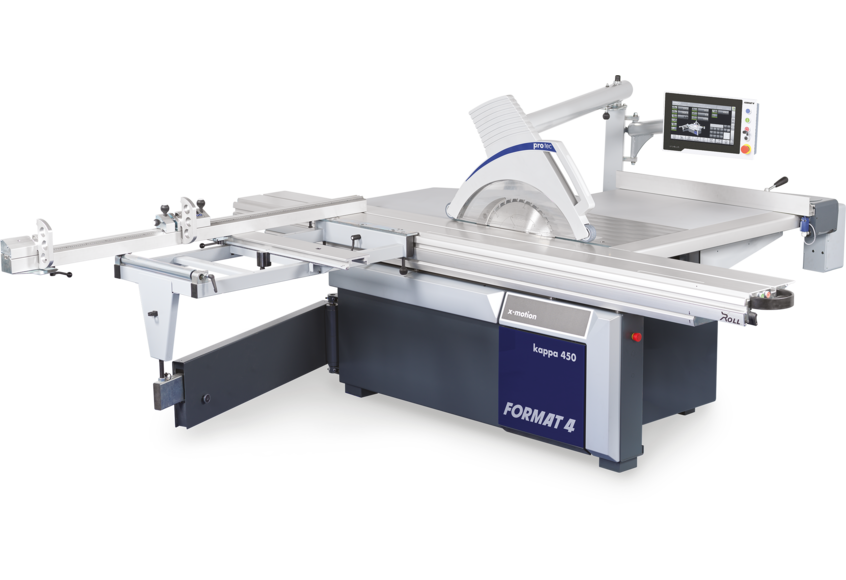

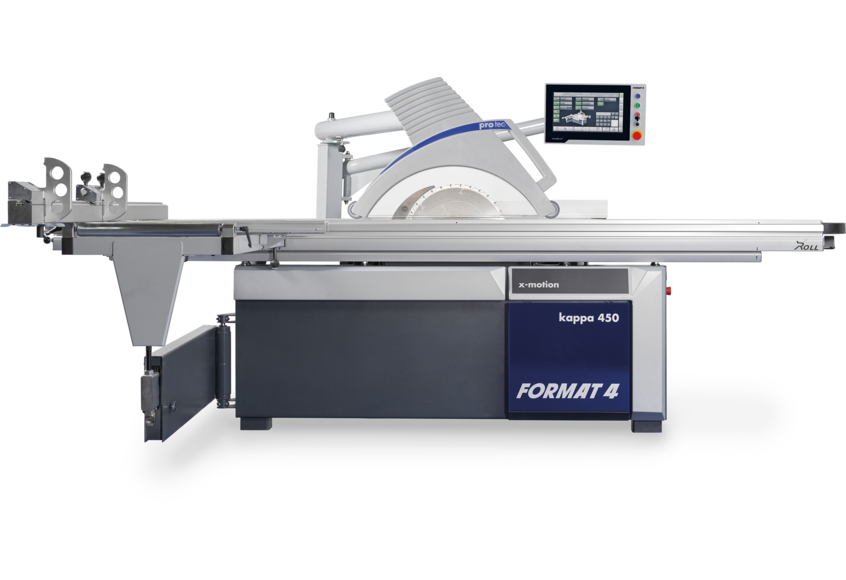

109 mm Schnitthöhe bei 45°, je nach eingestelltem Gehrungswinkel wird die Schnitthöhe am „Power-Drive“ Display bzw. bei der kappa 450 x-motion am Tochscreen kompensiert und die IST-Schnitthöhe angezeigt.

» Absolut schwingungsfreies Arbeiten
» Beste Kraftübertragung durch modernste Poly-V-Riemenantriebstechnologie
» Standard: Drehzahlen 3500/4500/5500 U/min, bei 10 kW Motorisierung 3500 und 4500 U/min
» Auf Wunsch: stufenlose Drehzahl 2000–6000 U/min

Schwere Unfälle an Formatkreissägen waren gestern

• PCS® erkennt Unfallgefahren unmittelbar vor Kontakt mit dem Sägeblatt.
• PCS® entschärft die Gefahrensituation in Millisekunden.
• PCS® ist 100% beschädigungsfrei für Maschine und Sägeblatt.
• PCS® lässt das sichere Arbeiten nahe am Sägeblatt zu.
• PCS® unterstützt auch verdeckte Schnitte.
• PCS® ist auf Knopfdruck sofort wieder einsatzbereit.
• PCS® macht keine zusätzlichen Wartungs- und Reinigungsintervalle erforderlich.
• PCS® funktioniert ohne zusätzliche, externe Energiequellen und ohne externe Sensorik oder Videosysteme.
• PCS® ist unempfindlich gegen Staub und Schmutz.

Hier erfahren Sie mehr über PCS®

*PCS^® ersetzt keine der gesetzlichen Schutzeinrichtungen. Die Maschine muss mit Spaltkeil und vorschriftsmäßig eingestellter Schutzhaube betrieben werden.

Ein roter LED-Streifen signalisiert ab sofort den Betrieb des Vorritzers und bietet so noch höhere Arbeitssicherheit. (Option)

Schnittbreite und Ritzhöhe des Vorritzers stellen sich automatisch, passend zu den gespeicherten Werkzeugdaten und damit zur jeweiligen Zahnbreite des Hauptsägeblattes ein. Änderungen dieser Standard-Vorritzeinstellungen können mit den jeweils verwendeten Werkzeugdaten gespeichert und abgerufen werden.

Nie mehr Vorritzer ausbauen beim Einsatz großer Sägeblattdurchmesser! Die neue Format4 „parkt“ auf Knopfdruck den Vorritzer, schafft so Platz für große Sägeblattdurchmesser und spart Ihnen damit wertvolle Produktionszeit! Die Parkposition schützt zudem den Vorritzer vor Verschmutzung und Verharzung.

Dank abnehmbarem Kreis­sägeflansch und herausnehmbarer Tisch­einlage können Sie Verstellnutwerkzeuge bis 19,5 mm einsetzen.

„Quick-Lock“ ermöglicht mit nur einem Bedienwerkzeug einen einfachen und schnellen Sägeblattwechsel.

Das Spannsystem ist absolut wartungsfrei und bietet Premiumkomfort für viele Jahre: Mühelos wechseln Sie Kreissägeblätter und Spaltkeile wortwörtlich im Handumdrehen.

Für die Bearbeitung von NE-Metallen oder Kunststoffen kann Ihre Format4 mit einer Sprüheinrichtung ausgestattet werden. Dabei wird Hochleistungsschmieröl vom Sprühmittelbehälter direkt zur Sprühdüse am Sägeblatt geleitet.

Perfekte Absaugergebnisse liefern die neu entwickelte Oberschutzhaube und die Untertischabsaugung. Auf Linearführungen lässt sich die Oberschutzhaube im markanten Design leicht höhenverstellen. Die Späne werden von der Schutzhaube über einen kurzen Absaugschlauch dem Absaugrohr zugeführt. Die Untertischabsaugung umschließt das gesamte Kreissägeaggregat. Der Spänekanal ist ablufttechnisch perfekt geformt, ein optimierter Spänefluss für den Vorritzer sorgt zudem für absolut perfekte Absaugergebnisse.

Der wartungsfreie Linienlaser ist am Oberschutz montiert und in allen Lagen flexibel einstellbar. Die gut sichtbare Schnitt-Hilfslinie erleichtert das Besäumen oder Schneiden auf Riss.

• Tischskala Standard
• Feineinstellung Standard
• Option elektronische Digitalanzeige für Standard-Parallelanschlag

Leichtgängig, fast schwebend wird der Parallelanschlag über die Rundstangen­führung am Kreissägetisch geführt. Die Einhand-Schnellklemmung und die Feineinstellung gewährleisten das schnelle und exakte Einstellen des Parallelanschlages auf das von Ihnen gewünschte Maß! Das Alu-Anschlaglineal kann zum besseren Zuführen von Werkstücken verschoben oder bei der Bearbeitung von schmalen Werkstücken mit geschwenktem Sägeblatt in die liegende Position gebracht werden.

Die Positionierung des Parallelanschlags erfolgt elektromotorisch über eine im Kreissägetisch staubfrei integrierte Kugelumlaufspindel. Die 1/10 mm genaue Präzision, die hohe Verfahr­geschwindigkeit und die gleichzeitige Positionierung von Parallelanschlag, Sägeblatthöhe und Sägeblattwinkel sichern Präzision und sparen wertvolle Arbeitszeit.

• Automatische Maßkorrektur bei liegendem Anschlaglineal
• Parallelanschlag-Parkposition
• Keine Kollision mit Sägeblatt durch Abstimmung von Werkzeugdatenbank mit Positioniersteuerung
• Parallelanschlag über die gesamte Schnittbreite abschwenkbar

Darauf kommt's an:

» Langlebige Führungen mit dem Felder-Linearführungssystem. Durch Rollen­führung keine Punktbelastung!
» Saubere, staubfreie Führungen durch spezielle Führungsabstreifer.
» Leichter Lauf des Formatschiebe­tisches durch gehärtete und geschliffene Führungsflächen.
» 10 Jahre Garantie

» Bequemes Klemmen von Werkstücken bei maximaler Flexibilität. Einsetzbar auf allen Formatkreissägen und Fräsmaschinen mit Schiebetisch.
» Einfaches Nachrüsten dank magnetischer Halterung
» Sicherheitszylinder für maximalen Arbeitsschutz
» Druckbalkenfunktion bei jeder Schiebetischlänge möglich
» Klemmhöhe 95 mm
» Spannkraft ca. 300 kg

Kein Zeitverlust durch mühevolles Herantasten an den Winkelwert und hundertprozentig genaues Justieren und Fixieren, ohne Ablesefehler, sind die Vorteile des Gradraster-Index-Systems. Hochpräzise Rastpunkte erlauben so die maßgenaue Anfertigung von Vielecken wie z. B. 5,625° (32eck), 11,25° (16eck), 22,5° (8eck). Zusätzliche Rastpunkte bei 15°, 20°, 25°, 30°, 35°, 40° und 45° können sowohl auf Schub als auch auf Stoß gewählt werden. Jeder Rastpunkt ist mit einer Längenkompensation ausgestattet. Das hochpräzise Gradraster-Index-System ist werkseitig eingestellt und jeder Rastpunkt kann einzeln feinjustiert werden. Das formschön dem Maschinendesign angepasste Gradraster-Index-System steigert Ihre Produktivität zu einem einzigartigen Preis-Leistungs-Verhältnis.

Auslegertisch 8-fach kugel­gelagert, integrierte Führungs­rollen und Lager sorgen für größte Laufruhe bei maximaler Belastung. Die feineinstellbare Auflageschiene wird auf hochpräzisen und wartungsfreien "X-Roll"-Laufrollen geführt und bietet auch bei geschwenktem Auslegertisch eine großflächige Auflage. Das Ablesen des Einstellwinkels erfolgt auf 1/100 Grad genau mit Hilfe einer Digitalanzeige. Der stufenlose Schwenkbereich zwischen -45° und +45° sichert präzise Gehrungsschnitte.

Der Ablänganschlag am Auslegertisch ist einfach und schnell stufenlos von Null bis 45° schwenkbar. Der groß dimensionierte, ergonomische Klemmhebel kann in jedem Winkel bedient werden.

Stufenloser Einstellbereich –45 bis +45°. Das Ablesen des Einstellwinkels erfolgt auf 1/100 Grad genau über die Digitalanzeige. Winkel-Längenkompensation über Nonius, bei gesteuertem Anschlag über Steuerung.

Die neuen vollflächig und magnetisch montierbaren Auflagen am Auslegertisch bieten eine vergrößerte Auflagefläche und garantieren sicheren Halt und eine stabile Auflage bei der Bearbeitung kleiner Werkstücke.

Endlich: Schnell, komfortabel und ohne Kraftaufwand können Sie nun mit Hilfe des Transport- und Montagewagens Ihren Auslegertisch ab- und aufbauen. Und noch ein positiver Nebeneffekt: Ihr Auslegertisch ist aufgeräumt!

Der Ausleger-Ablänganschlag ermöglicht Ihnen Ablängschnitte bis 3200 mm. Bereits in der Standardausstattung erhalten Sie Technik und Komfort der Spitzenklasse. Die zur Bedienseite geneigte Skala und die Ablese­optik am Anschlagbacken gewährleisten präzise Einstellarbeit.

Auf Wunsch statten wir Ihre Format4 mit dem Digital-Teleskopanschlag aus. Dabei zeigt Ihnen die formschön integrierte, ­elektronische Digitalanzeige den zehntelmillimetergenauen Einstell­wert an. Zusatz­funktionen, wie z. B. die Einstellung von Ketten­maßen, erleichtern Ihnen Ihre tägliche Arbeit.

Das digitale Winkel- und Längenkompensationsmodul „digi-compensation plus“ für „X-Roll“ oder Parallelogramm-Auslegertische, kompensiert durch Winkeleinstellungen auftretende Längendifferenzen des Abläng­anschlages. Die direkte Kommunikation mit der Steuerung gleicht zusätzlich den Anschlagwert des Längenanschlagbackens an die Zahnbreite und Schwenkung des Sägeblattes an. So erzielen sie immer ein exaktes Ist-Maß ohne Nacheichen bei Verwendung unterschiedlicher Sägeblätter.

x-motion-Modelle können mit dem gesteuerten Ablänganschlag ausgestattet werden. Der sowohl stoß- als auch schubseitig einsetzbare, gesteuerte Ablänganschlag ist mit zwei Anschlagbacken ausgestattet. Die maximale Einstelllänge beträgt 3400 mm. Der Teleskopteil lässt sich mit wenigen Handgriffen abnehmen und trägt so zum Platzsparen bei. Je nach eingestelltem Gehrungswinkel, erfolgt die Längenkompensation automatisch.

» Gesteuerter Ablänganschlag mit 2 Anschlagbacken, max. Einstelllänge 3400 mm
» Winkel-Längenkompensation automatisch
