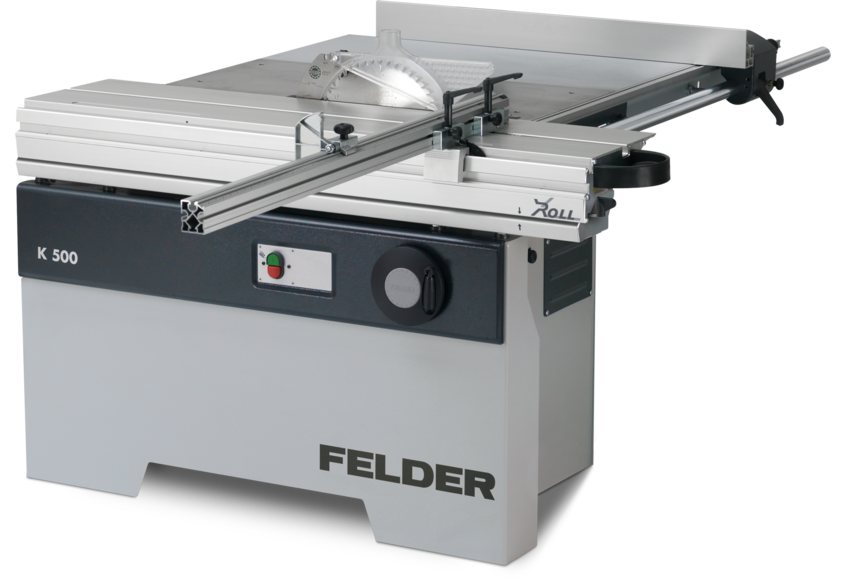

Stabiles und kompaktes Kreissägeaggregat für langjährige Zufriedenheit

• Schnitthöhe 102 mm bei Sägeblattdurchmesser 315 mm
• Doppelaufhängung
• Leichtgängige Schwenkung 0°–45°
• Nahe dem Sägeblatt beidseitig gelagert

Vorritzersägeblätter sind zweiteilig und mittels Ringsatz auf die jeweilige Blattstärke des Hauptsägeblattes einstellbar. Sie sind mit HW-Flachzähnen (FZ) bestückt und haben positive Spanwinkel. Die Drehrichtung der Vorritzersägeblätter ist gegenläufig zu jener des Hauptsägeblattes.

Felder-Serie-500-Kreissägeaggregate ermöglichen Ihnen auch die Durchführung von Nutarbeiten. Dank abnehmbarem Kreis­sägeflansch und herausnehm­barer Tisch­einlage können Sie speziell von Felder ent­wickelte Verstellnutwerkzeuge einsetzen.

Leichtgängig und präzise verstellen Sie den Parallelanschlag per Einhand-Schnellklemmung. Beim präzisen Justieren hilft die integrierte Feineinstellung. Die Parallelschnittbreite beträgt in der Standard­ausstattung 800 mm, auf Wunsch 1250 mm. Die Parallel­schnittskala ist groß dimensioniert und perfekt im Kreis­sägetisch integriert. Das Alu-Kreissägelineal lässt sich für Absetzarbeiten oder zum besseren Zuführen von Werk­stücken nach hinten verschieben. Parallelanschlag-Feineinstellung optional

Seit 1990 überzeugt das ständig weiterentwickelte Linearführungssystem exklusiv in Maschinen aus dem Hause Felder. Die hochwertige Formatschiebetisch-Führungstechnologie „X-Roll“ mit 10 Jahren Felder-Garantie bietet eine unerreichte Laufruhe und ist absolut wartungsfrei. Die x-förmig angeordneten Laufrollen bewegen sich reibungslos auf gehärteten Führungsflächen.

• Bequemes Klemmen von Werkstücken bei maximaler Flexibilität. Einsetzbar auf allen Formatkreissägen und Fräsmaschinen mit Schiebetisch.
• Einfaches Nachrüsten dank magnetischer Halterung
• Sicherheitszylinder für maximalen Arbeitsschutz
• Druckbalkenfunktion bei jeder Schiebetischlänge möglich
• Klemmhöhe 95 mm
• Spannkraft ca. 300 kg

Einzigartig! Die patentierte Doppelschnitt-Gehrungslehre von Felder ermöglicht Ihnen Gehrungsschnitte verschieden breiter Werkstücke in jedem beliebigen Winkel! So einfach funktioniert´s: Geben Sie per ­Tastatur am integrierten Computer den gewünschten Gesamtwinkel g und die Werkstückbreiten A und B ein – Einstellwerte a + b ablesen und die Doppelgehrungslehre einstellen! Die Anschlagbacken an den Anschlaglinealen können bis 1350 mm per Skala eingestellt werden. Je nach eingestelltem Winkel stehen Ihnen zur Längenkompensation Nonius­skalen zur Verfügung – damit Sie auch bei Winkelschnitten exakt die Werkstücklänge einstellen können.


Der Ablänganschlag 1300 mm für Gehrungs­schnitte zwischen +45° und –45° wird werkzeuglos am Alu-Formattisch montiert. Ein Endanschlag sorgt für die exakte 90°-Position. Die Skala der Ablänganschläge ist zur Bedien­seite hin geneigt und erleichtert so das exakte Ablesen des gewünschten Einstellwertes. Alu-Tischverlängerung mit P-Koppelung

Bei Bedarf: Tischgröße dem Werkstück anpassen Seit dem Jahr 1969 hat sich das Felder-Tischverlängerungssystem tausendfach bewährt. Mit wenigen Handgriffen und völlig werkzeuglos vergrößern Sie die Auflagefläche Ihrer Felder um bis zu 2000 mm.

Die Skala der Ablänganschläge ist zur Bedien­seite hin geneigt und erleichtert so das exakte Ablesen des gewünschten Einstellwertes.
