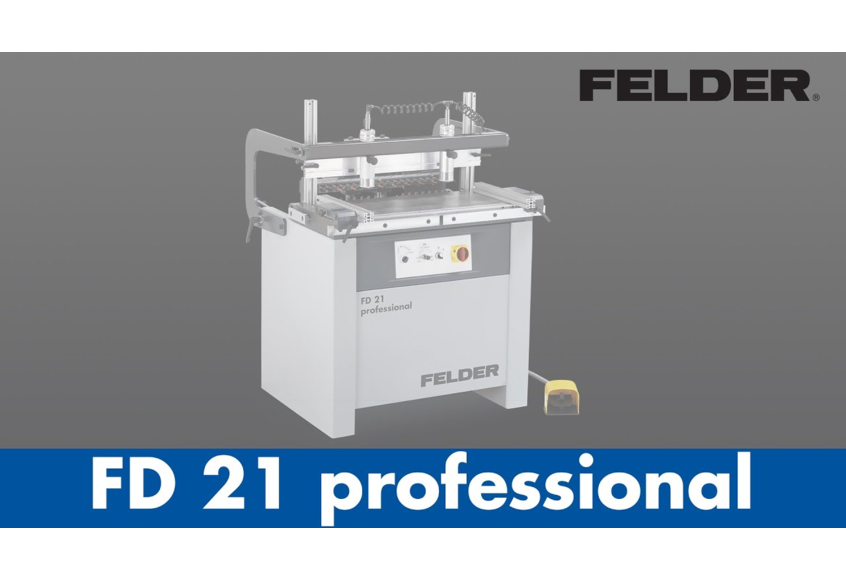

Höchste Präzision beim Dübellochbohren mit der Felder FD 21 professional. Mit 21 hochwertigen Bohrspindeln im 32-mm-Raster für Bohrer mit einem Durchmesser von maximal 35 mm sind exakte Reihen- und Dübellochbohrungen garantiert. Der geschweißte Ständer in Kombination mit dem massiven Graugusstisch, stabile Seiten- und Längsanschläge, sowie pneumatische Werkstückniederhalter und ergonomische Bedienelemente machen die FD 21 professional zu einer Dübellochbohrmaschine der Extraklasse.
Das Felder Rastsystem ist an der Vorderseite der FD 21 professional befestigt. Variabel einstellbare Stopps können schnell eingeführt und präzise fixiert werden. (Nur als Erstausstattung erhältlich)
Auf Wunsch: Halterungen für Seitenanschläge, Anschlagverlängerungen und zwei Werkzeugaufnahmen für je 21 Werkzeuge sorgen für eine stets griffbereite Aufbewahrung.
Technische Daten
Elektrik
FD 21 professional
001
3x 400 V Motorspannung
S
002
3x 230 V Motorspannung
O
003
1x 230 V Motorspannung
O
004
50 Hz Motorfrequenz
S
005
60 Hz Motorfrequenz
O
006
2,0 PS (1,5 kW)
S
Bohreinrichtung
FD 21 professional
20
Rastsystem für Seitenanschlag mit 8 Stops
O
-
Anzahl Spindeln
21
-
Achsabstand zwischen den Bohrköpfen in mm
32
-
Max. Bohrtiefe in mm
70
-
Werkzeugaufnahmenschaft mit Bajonettverschluss (mm)
10
-
Anzahl Werkzeugaufnahmen mit Bajonettverschluss
5
-
Anzahl Druckzylinder
2
-
Anschlagbacken für Alu-Anschlagverlängerung zu FD 21
4
-
Linke Alu-Anschlagverlängerung 1,5 m für FD 21 ohne Anschlagbacken
1
-
Rechte Alu-Anschlagverlängerung 1,5 m für FD 21 ohne Anschlagbacken
1
Allgemeines
FD 21 professional
-
Max. Werkstückhöhe in mm
65
-
Tischgröße in mm
900 x 380
-
Absauganschluss in mm
80
-
Anzahl Druckzylinder
2
-
Benötigter Luftdruck
6–8 Bar
-
Gewicht kg (bei durchschnittlicher Ausstattung)
340
Wichtiges Zubehör
FD 21 professional
11
Werkzeugaufnahmespindel mit Bajonett Verschluss (15.0.310)
O
12
Zusätzlicher pneumatischer Niederhalter (432-310)
O
13
90° und 45° Winkel-Anschlag (432-311)
O
21
Halterung für Seitenanschläge, Anschlagverlängerungen und 2 Werkzeugaufnahmen für je 21 Werkzeuge (432-316)
O
22
Seitenanschläge (2 Stk.) mit Digitalanzeige (#211)
O
23
Lehre zum Übertragen des Abstandes der Gussanschläge (432-317)
O
211
Koppelsystem für Tischverlängerung Fräse
O
223
IPPC Palette
O
-
Kombibohrsegment für Topfband BLUM, Bohrabstand Nebenbohrungen 45/9,5 (15.0.313)
O
-
Kombibohrsegment für Topfband HETTICH, Bohrabstand Nebenbohrungen 52/5,5 (15.0.314)
O
-
Kombibohrsegment für Topfband GRASS, Bohrabstand Nebenbohrungen 42/11 (15.0.315)
O
-
Kombibohrsegment für Topfband SALICE, Bohrabstand Nebenbohrungen 48/6 (15.0.322)
O
-
Kombibohrsegment für Lamello Cabineo (15.0.326)
O
-
Anschlagbacken für Alu-Anschlagverlängerung zu FD 21 (432-312)
O
-
Linke Alu-Anschlagverlängerung 1,5 m für FD 21 ohne Anschlagbacken (432-313)
O
-
Rechte Alu-Anschlagverlängerung 1,5 m für FD 21 ohne Anschlagbacken (432-314)
O
Transport
FD 21 professional
221
Transportvorbereitung Container
O
S ... StandardausstattungO ... OptionalW ... Wahlmöglichkeit- ... nicht lieferbar
