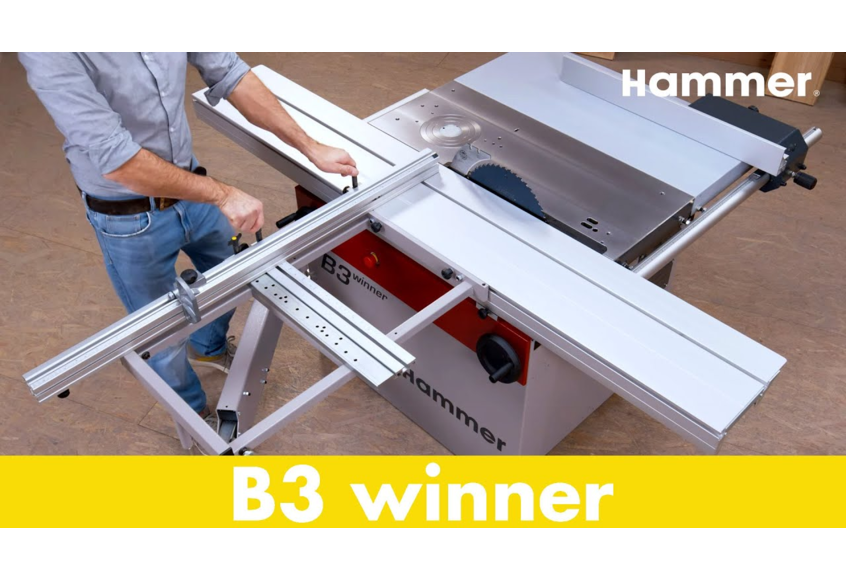

Pilarka formatowa z przechylnym wrzecionem frezarki
B3 urzeka we wszystkich detalach zarówno jako pilarka formatowa, jak i frezarka z przechylnym wrzecionem. Ciężki, przemysłowy stół formatowy, dużych rozmiarów stół wysięgnika z rolką dla elementu obrabianego, skala na przykładnicy poprzecznej, pochylona w stronę obsługującego lub profesjonalna przykładnica równoległa prowadzona na drążku, cztery stojące do dyspozycji prędkości obrotowe dla przechylnego wrzeciona frezarki i dużych rozmiarów przykładnica frezarki. Detale, które Państwo znajdziecie w tej klasie wydajności tylko przy Hammer'ze!
Aluminiowy stół formatowy wyznacza precyzję od pierwszego cięcia. Gwarantowana stabilność i precyzja Hammera: stół formatowy z mocno pożebrowanym profilem w systemie „plastru miodu“, z aluminium anodowanego i frezowany, w połączeniu z wysokiej jakości systemem prowadzenia zapewnia absolutne wolne od luzów prowadzenie!
Stabilność, funkcjonalność i niezawodność z Austrii - obrabiarki do drewna marki Hammer są produktami najwyższej jakości firmy Felder Od 1997 pod marką Hammer produkowane są wysokiej jakości, a mimo to niedrogie obrabiarki do drewna dla rzemiosła. Specjalnie dla tej grupy klientów koncypowane modele produkowane są w wariantach z wyposażeniem basic, winner oraz perform, aby zaoferować w zależności od wymagań, również cenowo dopasowane rozwiązania. Doświadczenia z dziesięcioleci w budowie obrabiarek, austriackie umiejętności rzemie ślnicze, surowe standardy jakości oraz sprawdzone rozwiązania systemowe Feldera zastosowane w doskonałych obrabiarkach do drewna gwarantują nadzwyczajne wyniki obróbki oraz zadowolenie przez wiele lat. Niezależnie czy stolarz-hobbysta czy też wymagający stolarz-rzemieślnik, przy marce Hammer każdy znajdzie niezawodną obrabiarkę dla precyzyjnej obróbki drewna.
Przenoszenie mocy z silnika na wał pilarki lub wrzeciono frezarki za sprawą dużej powierzchni styku paska napędowego Poly-V z wałem. Kształt V powiększa powierzchnię styku paska napędowego z kołem pasowym i redukuje ślizganie, gwarantując tym samym prawie że wyeliminowanie strat mocy i optymalne jej przenoszenie z silnika na wał pilarki oraz wrzeciono frazarskie.
Agregaty pilarki Hammera imponuje precyzją, spokojną pracą oraz nadzwyczajnym komfortem obsługi. Duża wysokość cięcia 103 mm spełni wszystkie życzenia. Tarcze pił o średnicy do 315 mm można całkowicie opuściść pod poziom stołu pilarki. Dostęp do tarczy piły jest bardzo łatwy, a jej wymiana dziecinnie prosta.
Bezstopniowy zakres przechyłu w przedziale od 90 do 45° zapewnia precyzyjne cięcia skośne. W pozycji 90° oraz 45° ograniczniki krańcowe gwarantują dokładne ustawienie kąta, a dużych rozmiarów skala ułatwia precyzyjne ustawianie i łatwy odczyt wartości.
Agregat podcinacza zapewnia czyste cięcia, bez wyrw, przy płytach laminowanych. Z pomocą zestawu podkładek dokładnie ustawia się szerokość dwuczęściowej tarczy podcinacza pod stosowaną, główną tarczę piły. Napęd tarczy podcinacza odbywa się mechanicznie, a jej obrót w kierunku przeciwnym do obrotu tarczy głównej.
Każda pilarka marki Hammer fabrycznie może zostać przygotowana do stosowanie specjalnych, nastawanych narzędzi do widlic. Regulowana tarcza do widlic montowana jest na wale pilarki i pozwala na cięcie wpustów, widlic i czopów o szerokości, płynnie regulowanej, od 8 do 19,5 mm
Zupełnie wolny od drgań i tym samym absolutnie precyzyjny przy wszystkich pracach na pilarce i frezarce: stół pilarko-frezarki wykonany z masywnego żeliwa maszynowego jest mocno pożebrowany i całkowicie odporny na skręcanie. Otwór w stole frezarki o średnicy 180 mm pozwala na stosowanie narzędzi o dużych średnicach „pod stołem“.
Szerokość cięcia równoległego daje się bezstopniowo ustawić w zakresie od 0 do 800 mm (0-1250 mm). Wbudowana w szynie prowadzącej skala zapewnia dokładne ustawianie aluminiowej przykładnicy równoległej w wybranej pozycji. Aluminiowy liniał przykładnicy równoległej daje się płynnie ustawiać w kierunku cięcia - podczas cięć długich elementów osiągniecie Państwo lepsze prowadzenie materiału i najwyższą precyzję obróbki. Przy cięciach skośnych, przy pochylonej tarczy piły, aluminiowy liniał przykładnicy można przełożyć z pozycji stojącej do leżącej. W ten sposób krawędź liniału jest niska i pozwala na cięcie wąskich elementów z przykładnicą równoległą. Jeszcze precyzyjniejsze ustawienie aluminiowej przykładnicy równoległej, z dokładnością do dziesiątej części milimetra, można osiągnąć z pomocą dostępnego w opcji pokrętła do precyzyjnej regulacji Hammera.
Przykładnica równoległa profi z prowadzeniem drążkowym, ekstremalnie lekko chodząca i prosta w obsłudze. Dzięki szybkiej i dokładnej regulacji mogą Państwo precyzyjnie ustawić żądaną miarę.
„Perform modele“ wyposażone są w przemysłowy stół formatowy dużych rozmiarów, skonstruowane z myślą o największych obciążeniach. Lekko chodzący, precyzyjny system prowadzenia gwarantuje dokładne cięcia wzdłużne, formatowe i pod kątem.
Masywny stół wysięgnika z powiększoną powierzchnią i solidną przykładnicą teleskopową umożliwi Państwu rozcinanie płyt, formatowanie i przycinanie na wymiar precyzyjnie i bez limitu wymiarowego.
Ustawiana płynnie w przedziale od +45° do –45° przykładnica poprzeczna zapewnia precyzyjne cięcia pod kątem i skośne. Wbudowana w stole formatowy skala ułatwia dokładne ustawienie. Ogranicznik krańcowy dla pozycji 90° pozwala osiągnąć maksymalną powtarzalność dokładności. Skala na aluminiowym, 900 mm liniale przykładnicy poprzecznej pochylona jest w stronę operatora i umożliwia w ten sposób wygodny odczyt ustwionej wartości. W połączeniu z lupą, zabudowaną przy ograniczniku, możliwe jest wysoko precyzyjne ustawianie, a co za tym idzie bardzo dokładne wyniki cięć.
Przykładnica frezarki Hammera pozwala montować narzędzia frezarskie o średnicy do 220 mm. Obie, z aluminium anodowanego płyty przykładnicy dają się lekko dopasować do średnicy narzędzia. Wyboru grubości zbioru podczas frezowania w zakresie pomiędzy –5 mm, a +25 mm dokonuje się za sprawą płyty odbiorczej przykładnicy frezarki. Średnica króćca odciągoweg przy przykładnicy frezarki wynosi 120 mm.
Na życzenie liniały bezpieczeństwa do zastosowania przy płytach aluminiowych przykładnicy frezarki zapewniają nieprzerwane prowadzenie materiału i jeszcze więcej bezpieczeństwa.
Profesjonalne wyposażenie: Przykładnica frezarki „220” dla narzędzi o maks. Ø 220 mm, System nastawczy MULTI przykładnicy frezarskiej „220”, umożliwiający prowadzenie równoległe i szybką regulację
Wysoka precyzja przy standardowych pracach frezarskich lub przy zastosowaniu masywnych narzędzi frezarskich - agregat frezarki Hammera gwarantuje ekstremalnie spokojną pracę i tym samym mistrzowską precyzję Średnica wrzeciona frezarki wynosi 30 mm. Ergonomicznie ułożone elementy obsługi oraz łatwa wymiana narzędzi przekonują każdorazowo, każdego dnia. Cztery, optymalne stopnie prędkości obrotowych do wyboru 3000/6000/8000 oraz 10 000 obr./min, umożliwiają dobór najlepszej prędkości skrawania dla różnorodnych średnic narzędzi. Ważny detal, to przy Hammerze standard: lewe, prawe obroty wrzeciona frezarskiego dla Państwa bezpieczeństwa podczas frezowania.
Standard: wrzeciono frezarki Ø 30 mm dla standardowych narzędzi frezarskich do wykonywania wszystkich „klasycznych” prac frezarskich.
Wydajne elektrowrzeciono pozwala osiągnąć niezależnie od materiału i dowolności kąta nadzywczajne wyniki.
Samodzielna obróbka długich i ciężkich elementów – z obrabiarką Hammera to żaden problem! System przedłużania stołów Hammera już wielokrotnie stanął na wysokości zadania w różnych zakątkach świata, z pomocą tylko kilku ruchów i bez narzędzi stoliki przedłużające dają się zamontować na dowolnym Hammerze. Powierzchnia robocza powiększa się w ten sposób o 400 lub 800 mm z każdej strony stołu obrabiarki.
Obrabiarki do drewna Hammera są bez wątpienia mistrzyniami miejsca. Optymalna konstrukcja obrabiarki Hammera pozwala znaleźć dla niej miejsce nawet w najmniejszym zakładzie. W razie potrzeby system jezdny - pasujący do każdego Hammera - zapewni mobilność i tym samym dodatkową, wolną powierzchnię w zakładzie.
Dane techniczne
Wyposażenie elektryczne
B3 perform
001
3x 400 V Napięcie zasilania
S
002
3x 230 V Napięcie zasilania
W
003
1x 230 V Napięcie zasilania, Moc silnika 4,0 KM (3,0 kW) S6/40%
O
004
Częstotliwość zasilania 50 Hz
S
005
Częstotliwość zasilania 60 Hz
W
008
Moc silnika 5,5 KM (4,0 kW) S6/40%
S
11
Przełącznik kierunku obrotów lewo-prawo (F3 !002)
S
Agregat pilarki
B3 perform
-
Tarcza główna piły Ø 250–315 mm, Liczba obrotów tarczy pilarki 4800 obr./min
S
-
Pilarka z przechylną tarczą 90°–45°. Maksymalna wysokość cięcia 103 mm
S
-
Stół pilarko-frezarki (mm)
950 x 385 mm
76
Bezstopniowa szerokość cięcia równoległego
0–800 mm
78
Pełna szerokości stołu dla cięcia równoległego 800 mm
O
77
Bezstopniowa szerokość cięcia równoległego 1250 mm
O
82
Przygotowanie dla narzędzi do widlic o szerokości do 19,5 mm
O
86
Profesjonalna przykładnica równoległa z żeliwa szarego, Szerokość cięcia równoległego
S
88
Precyzyjna regulacja dla profesjonalnej przykładnicy równoległej (#86/87)
O
74
Agregat podcinacza napędzany mechanicznie Ø 80 mm
O
75
Agregat podcinacza napędzany elektrycznie, moc silnika 1,0 KM (0,75kW)
O
Frezarka
B3 perform
-
Przechył wrzeciona 90°–45°
S
-
Prędkości obrotowe 3000/6000/8000/10 000 obr./min
S
100
Wrzeciono niewymienne Ø30 mm, 100 mm wysokość robocza
S
101
MF spindle system - Wrzeciono Ø30 mm, 100 mm wysokość robocza, zamiast poz. 100
O
105
MF spindle system - Wrzeciono Ø50 mm, 100 mm wysokość robocza, zamiast poz. 100
O
102
MF spindle system - Wrzeciono Ø32 mm, 100 mm wysokość robocza, zamiast poz. 100
O
103
MF spindle system - Wrzeciono Ø35 mm, 100 mm wysokość robocza, zamiast poz. 100
O
104
MF spindle system - Wrzeciono Ø1¼“, 100 mm wysokość robocza, zamiast poz. 100
O
108
MF spindle system - Wrzeciono dla narzędzi trzpieniowych, zamiast poz. 100, (brak koszyczka)
O
-
Przykładnica frezarska 220 dla narzędzi Ø max. 220 mm
S
-
Max średnica narzędzi opuszczanych przy 90°
180 mm
113
System MULTI - system reguacji przykładnicy frezarskiej z szynami 450 mm
O
Stół formatowy anodowany
B3 perform
133
Stół formatowy 2500 mm, stopa do obrzynania
S
Stoły wysięgnika i przykładnice poprzeczne
B3 perform
161
Stół wysięgnika 1250
S
163
GRADRASTER - Listwa z systemem otworów do ustawiania kątów na wysięgniku (#160/161)
O
164
Przykładnica poprzeczna 900 mm montowana na stole formatowym
O
165
Przedłużenie teleskopowe o 750 mm dla przykładnicy poprzecznej (#164/166/168)
O
169
Przykładnica poprzeczna 2600 mm dla stołu wysięgnika 1250
S
Ciężar
B3 perform
-
Waga (kg)
570
Dodatkowe wyposażenie
B3 perform
210
Zestaw transportowy maszyny bez dyszla
O
211
Dyszel dla zestawu transportowego maszyny
O
212
Przystawka do odchylania urządzenia posuwowego
O
221
Przygotowanie do transportu przy wysyłkach morskich
O
223
Paleta zabezpieczona termicznie zgodnie z przepisami IPPC
W
-
.SET-HA20-1 - ZESTAW: Zegar z wyświetlaczem z pokrętłem systemowym - (do pilarki tarczowej)
O
-
12.1.307 - Koło ręczne systemowe D=170 mm z rączką składaną Przygotowane pod wyświetlacz cyfrowy (do agregatu frezującego)
O
-
01.1.200 - Cyfrowy zegar o rozdzielczości 0,1 mm, liczący zgodnie z ruchem wskazówek zegara. skok 2mm /2° (do agregatu frezującego)
O
S ... wyposażenie standardoweO ... opcjaW ... opcja bez dodatkowej dopłaty- ... brak tej opcji
