Description

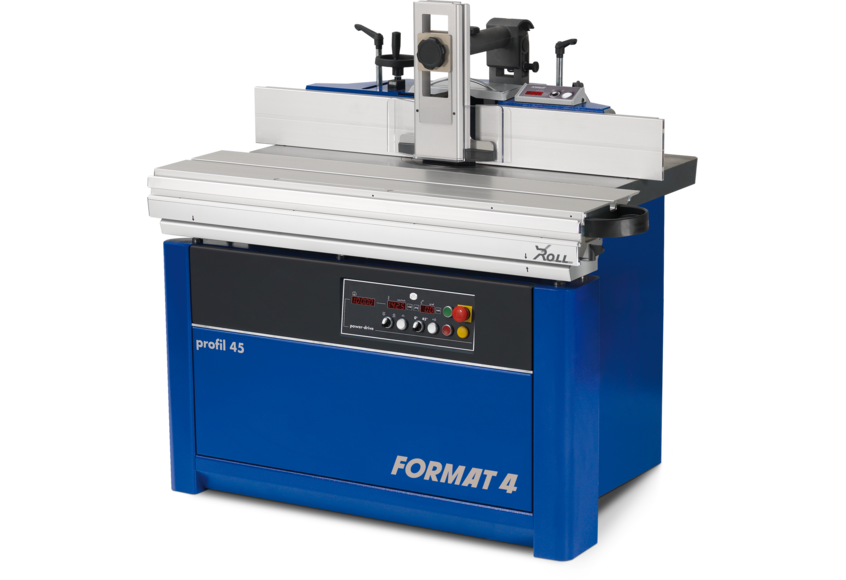

Toupie à arbre inclinable profil 45 Z
La toupie profil 45 est l’une de nos «bestseller» et offre des solutions techniques, qui sont uniques comme par ex.: Le système de réglage électrique du guide protecteur de toupie 250, comprenant un guidage parallèle de l’ensemble du guide avec affichage digital. Le réglage électrique de la hauteur de l’arbre de toupie, avec réglages fins (au dixième de millimètre) et affichage digital et remise à zéro rapide et en plus, un système de changement rapide de l’arbre (changement en seulement 10 sec.) Haute précision et sans entretien : le guidage avec segments d´inclinaison breveté «Easy-Guide» garanti 6 ans; 10 ans de garantie sur le système de coulissement «X-Roll».
Les points forts & Détails
«Power-Drive»L’interrupteur vous permet de définir rapidement la hauteur de la table en toute précision. L’ajustement au 1/10ième de mm se fait via le bouton de réglage fin. Vous pourrez facilement lire les valeurs réelles via l’affichage LED intégré.
Guidage du guide de toupieLe guide se règle de manière rapide et précise, soit via un interrupteur de manière électrique, soit directement sur le pupitre de commande de manière numérique.
Standard: Guide protecteur escamotableImportant pour un changement rapide et simple de l’outil ou pour une utilisation de travail à l’arbre.
Barrettes de sécuritéBarrettes de sécurité pour assurer un support continu de la pièce le long du protecteur de toupie (équipement optionnel).
Double système d’aspirationDouble système d’aspiration: Deux raccords d’aspiration – l’un au-dessous et l’autre au-dessus de la table – pour éliminer de manière optimale les poussières et copeaux, assurent une machine propre et un résultat d’usinage parfait.
Système de serrage rapide du guide protecteur de toupie Sur demande: Serrer et desserrer le guide de toupie avec un seul mouvement. Le pivotement simple de la poignée de serrage permet de serrer et de desserrer le guide protecteur de toupie dans la position souhaitée, en un tour de main et entièrement sans effort.
Le mécanisme de transmission de l’arbre de toupie profil 45, répond à chaque exigence!Chaque détail de conception de la profil 45 est issu de nos longues années d‘expérience dans la construction de machines et à l‘utilisation de techniques de production ultramodernes. Le puissant groupe d'entraînement de broche de fraise de la profil-45a été spécialement conçu pour les fortes sollicitations de l'industrie. Grâce à la double suspension de précision pour un réglage angulaire de haute précision et au guidage en hauteur en queue d'aronde assurant un déplacement précis en hauteur, ce groupe garantit durant des années une grande précision de réglage et des performances optimales.
Petit détail de grande importance!
Dans tous les groupes de machines Format4, le guidage par parties inclinables «Easy-Glide» répond aux plus hautes exigences du métier et de l'industrie. Une suspension double précise et à guidage forcé assure une haute capacité de charge et un pivotement sans jeu.
Inclinaison vers l‘arrière du palier de l‘arbre de toupie système FORMAT4: Un avantage très important lors de l‘usinage de chaque pièce de bois!
L’inclinaison de l’arbre de toupie «vers l’avant» présente des désavantages très importants quant à l’utilisation de la machine: Risque d’accident plus élevé, la hauteur des pièces à usiner se trouve limitée, hauteur de travail limitée, utilisation limitée de l’entraîneur, résultats d’usinages médiocres, dégagement des copeaux très difficile, voir impossible. Le système Format4 permet une véritable inclinaison vers l’arrière du palier de l’arbre de toupie et ce avec un grand confort d’utilisation: Travail sûr, autorise toutes les tailles de pièces à usiner, permet l’utilisation d’un entraîneur sans aucun problème, résultat d’usinage parfait, dégagement des copeaux parfait.
Système de changement rapide de l’arbre de toupieL’arbre de toupie interchangeable fait partie des avantages techniques qui décuplent les possibilités de votre machine. Ainsi, il vous est possible, pour vos travaux de série, de disposer d’un arbre avec le même outil toujours monté dessus, mais aussi de profiter des arbres de différents diamètre. Une des sensations de ce système vous permet également d’avoir un arbre à haute vitesse (15.000 t/min). Pour des contraintes importantes et pour une meilleure longévité, les arbres de toupie de Format-4 sont équipés de 3 roulements de haute précision!
Arbre de toupie haute vitesseL’arbre de toupie à haute vitesse accepte toutes les fraises à queue d’un diamètre de 6 à 16 mm. Vitesse de rotation de 15.000 t/min avec une puissance pouvant aller jusqu’à 10,0 CV.
« Quick-Lock » Changement des fraises de toupillage rapide et en toute sécurité Le système de serrage « Quick-Lock » permet un changement facile des fraises de la toupie et réduit le danger de blessures à cause d'une mauvaise manipulation. Convient aux broches de défonçage de ø 30 mm.
Ouverture de la table: 320 mmL’ouverture de la table importante permet de travailler en toute sécurité avec des outils à plate bande ou pour le tenonnage. Ces outils peuvent être placés sous la table.
TenonnageSurdimensionné et prévu pour des charges lourdes, le chariot «X-Roll» est fabriqué selon les technologies les plus modernes qui soient. Les galets sont positionnés en forme de X («X-Roll»), ce qui permet une répartition optimale des forces sur son support. Le coulissement de ces galets en acier sur des rails en acier vous garantit une précision et un coulissement incomparable à ce que vous avez déjà pu essayer! Tout cela n’a qu’un seul but: rendre vos travaux précis et d’une qualité que seul vous pourrez proposer. Un dernier point pour vous convaincre: 10 ans de garantie sur le système de coulissement.
Table coulissante 1100Option: La table coulissante permet l'usinage de pièces volumineuses et lourdes avec le chariot coulissant à format. Le plus haut niveau de précision et de fonctionnement silencieux est assuré par quatre galets de guidage sur roulements à billes dans le bras télescopique de la table coulissante.
Table coulissante 1300 mm Option: La table coulissante 1300 offre aussi une surface d'appui optimale pour les pièces de grandes dimensions. Le rouleau pour pièce en bout de table garantit le simple guidage des pièces. En combinant avec la table de tenonnage 2500 mm, vous pouvez ainsi usiner de manière optimale, par exemple, des grandes portes sur toutes les faces.
