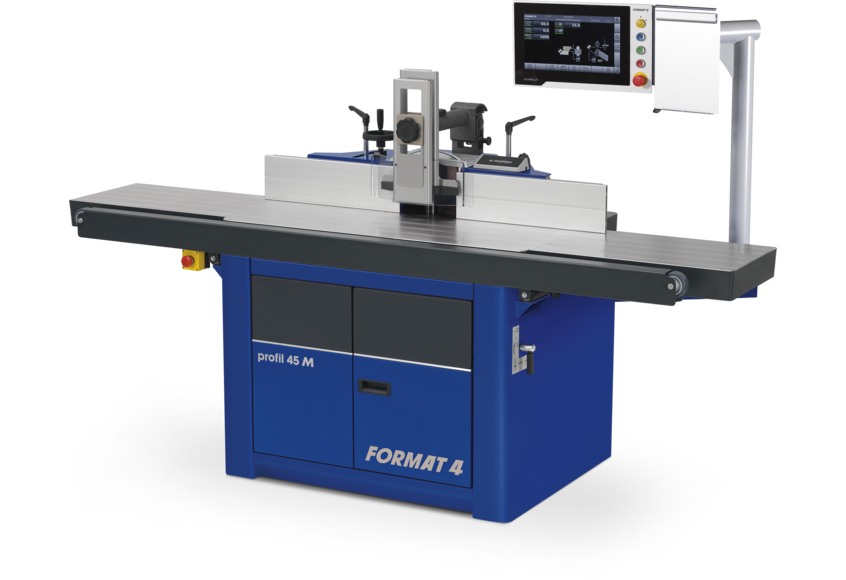

Toupie à arbre inclinable Format4 profil 45 M x-motion
Description
Confort d'utilisation de qualité supérieure pour une productivité optimale.
Le changement de l’arbre de toupie permet un niveau de productivité optimal. Quelques secondes suffisent pour démonter un arbre avec un outil pré-monté pour les travaux en série et monter un arbre à haute vitesse par ex.
Point fort du nouveau profil 45M: l‘écran TFT 5.7‘‘ avec la commande „X-motion“ pour un confort d‘utilisation unique de qualité supérieure. L‘écran tactile reste toujours à hauteur des yeux et fournit toutes les informations importantes en un seul coup d‘oeil. En plus des réglages du palier de l’arbre de toupie, le nouveau guide protecteur de toupie Format4 peut être directement commandé depuis l‘écran tactile. L‘offre de qualité supérieure assure une efficacité maximale grâce au programme disponible sur simple pression, les programmes de fraisage configurables et une base de données d‘outils disponible en option.
Aperçu des atouts :
- Table en fonte massive pour une stabilité sans vibration
- Système de réglage rapide de l'arbre sans outil pour une productivité absolue
- Guide protecteur de toupie, hauteur d'arbre de fraisage et angle dotés d'un réglage électronique très précis
- Confort d'utilisation et sécurité opérationnelles optimisés: ouverture de la table de 320 mm et inclinaison vers l'arrière de la broche
- Système de traitement à guidage très précis doté d'un système de précision et d'une garantie 6 ans sur les parties inclinables «Easy-Glide»
- Commande «x-motion»: écran tactile TFT 7" à hauteur de la vue – productivité optimale avec mémoire de programmes, fonction (de réglage) incrémentale et affichage des valeurs de référence et réelles.
Les points forts & Détails
Commande x-motion:
Le grand point fort du pack „x-motion“ est l‘écran TFT 15" avec son confort de manipulation unique dans la classe prémium. La commande à écran tactile se trouve à la hauteur des yeux et fournit toutes les informations importantes du premier coup d’œil. Non seulement les réglages de l’arbre de toupie peuvent être effctués directement depuis l’écran mais également ne nouveau guide de toupillage Format4. Le pack prémium offre une éfficacité maximale grâce à sa sélection de programmes simple avec des programmes de fraisage individuels et la base de données des outils.
Guidage du guide de toupieLe guide se règle de manière rapide et précise, soit via un interrupteur de manière électrique, soit directement sur le pupitre de commande de manière numérique.
Commande du guide de toupie via l’écran tactile.Un équipement standard de haut niveau vous garantit précision, confort et rapidité de réglage:
Avec la profil 45 x-motion, vous commandez de façon confortable et précise le positionnement du guide de toupie directement depuis le pupitre de commande avec écran tactile couleur.
Standard: Guide protecteur escamotableImportant pour un changement rapide et simple de l’outil ou pour une utilisation de travail à l’arbre.
Double système d’aspirationDouble système d’aspiration: Deux raccords d’aspiration – l’un au-dessous et l’autre au-dessus de la table – pour éliminer de manière optimale les poussières et copeaux, assurent une machine propre et un résultat d’usinage parfait.
Système de serrage rapide du guide protecteur de toupie Sur demande: Serrer et desserrer le guide de toupie avec un seul mouvement. Le pivotement simple de la poignée de serrage permet de serrer et de desserrer le guide protecteur de toupie dans la position souhaitée, en un tour de main et entièrement sans effort.
Petit détail de grande importance!
Dans tous les groupes de machines Format4, le guidage par parties inclinables «Easy-Glide» répond aux plus hautes exigences du métier et de l'industrie. Une suspension double précise et à guidage forcé assure une haute capacité de charge et un pivotement sans jeu.
Le mécanisme de transmission de l’arbre de toupie profil 45, répond à chaque exigence!Chaque détail de conception de la profil 45 est issu de nos longues années d‘expérience dans la construction de machines et à l‘utilisation de techniques de production ultramodernes. Le puissant groupe d'entraînement de broche de fraise de la profil-45 a été spécialement conçu pour les fortes sollicitations de l'industrie. Grâce à la double suspension de précision pour un réglage angulaire de haute précision et au guidage en hauteur en queue d'aronde assurant un déplacement précis en hauteur, ce groupe garantit durant des années une grande précision de réglage et des performances optimales.
Système de changement rapide de l’arbre de toupieL’arbre de toupie interchangeable fait partie des avantages techniques qui décuplent les possibilités de votre machine. Ainsi, il vous est possible, pour vos travaux de série, de disposer d’un arbre avec le même outil toujours monté dessus, mais aussi de profiter des arbres de différents diamètre. Une des sensations de ce système vous permet également d’avoir un arbre à haute vitesse (15.000 t/min). Pour des contraintes importantes et pour une meilleure longévité, les arbres de toupie de Format-4 sont équipés de 3 roulements de haute précision!
Arbre de toupie haute vitesseL‘arbre de toupie à haute vitesse accepte toutes les fraises à queue d‘un diamètre de 6 à 16 mm. Vitesse de rotation de 15.000 T/min avec une puissance pouvant aller jusqu’à 10,0 CV.
Inclinaison vers l‘arrière du palier de l‘arbre de toupie système FORMAT4: Un avantage très important lors de l‘usinage de chaque pièce de bois!
L’inclinaison de l’arbre de toupie «vers l’avant» présente des désavantages très importants quant à l’utilisation de la machine: Risque d’accident plus élevé, la hauteur des pièces à usiner se trouve limitée, hauteur de travail limitée, utilisation limitée de l’entraîneur, résultats d’usinages médiocres, dégagement des copeaux très difficile, voir impossible. Le système Format4 permet une véritable inclinaison vers l’arrière du palier de l’arbre de toupie et ce avec un grand confort d’utilisation: Travail sûr, autorise toutes les tailles de pièces à usiner, permet l’utilisation d’un entraîneur sans aucun problème, résultat d’usinage parfait, dégagement des copeaux parfait.
« Quick-Lock » Changement des fraises de toupillage rapide et en toute sécurité Le système de serrage « Quick-Lock » permet un changement facile des fraises de la toupie et réduit le danger de blessures à cause d'une mauvaise manipulation. Convient aux broches de défonçage de ø 30 mm.
Ouverture de la table: 320 mmL’ouverture de la table importante permet de travailler en toute sécurité avec des outils à plate bande ou pour le tenonnage. Ces outils peuvent être placés sous la table.
En détail: Stabilité et performances élevées même en cas de charge maximaleLa table de fraisage fabriquée de manière précise et massive garantit un niveau de sécurité maximal et un travail sans vibration même en cas de charge élevée.
Le cadre étirable de 1270 mm vous permet de faciliter votre travail lors de l’usinage de pièces volumineuses. Avec l’arrêt coup de poing intégré vous travaillez en toute sécurité. (Option)
Avec les rallonges de tables et le cadre étirable vous augmentez d’une manière considérable la surface de travail de votre machine. (Option)
