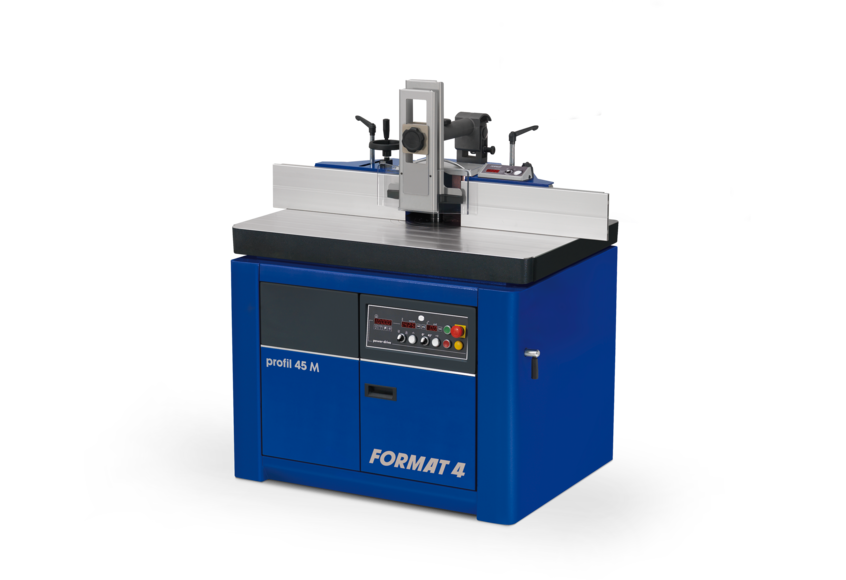

La nouvelle toupie à table fixe et à arbre inclinable de Format4 constitue le summum de la haute technologie, de la construction de précision et du confort d´utilisation «made in Austria». Grâce au design élégant, une table de fraisage longue et massive en fonte ainsi que des solutions innovantes, la profil 45 M est adaptée à toutes les applications de l´usinage professionnel du bois.
Le profil 45 M de Format4 est, grâce à ses détails et équipements uniques, la machine industrielle la mieux adaptée aux travaux de traitement professionnels, la garantie d'une efficacité élevée à chaque nouveau défi de traitement du bois.
L’arbre de toupie interchangeable fait partie des avantages techniques qui décuplent les possibilités de votre machine. Ainsi, il vous est possible, pour vos travaux de série, de disposer d’un arbre avec le même outil toujours monté dessus, mais aussi de profiter des arbres de différents diamètre. Une des sensations de ce système vous permet également d’avoir un arbre à haute vitesse (15.000 t/min). Pour des contraintes importantes et pour une meilleure longévité, les arbres de toupie de Format-4 sont équipés de 3 roulements de haute précision!
La table de fraisage fabriquée de manière précise et massive garantit un niveau de sécurité maximal et un travail sans vibration même en cas de charge élevée.
Le cadre étirable de 1270 mm vous permet de faciliter votre travail lors de l’usinage de pièces volumineuses. Avec l’arrêt coup de poing intégré vous travaillez en toute sécurité. (Option)
Avec les rallonges de tables et le cadre étirable vous augmentez d’une manière considérable la surface de travail de votre machine. (Option)
Le grand point fort du pack „x-motion“ est l‘écran TFT 15" avec son confort de manipulation unique dans la classe prémium. La commande à écran tactile se trouve à la hauteur des yeux et fournit toutes les informations importantes du premier coup d’œil. Non seulement les réglages de l’arbre de toupie peuvent être effctués directement depuis l’écran mais également ne nouveau guide de toupillage Format4. Le pack prémium offre une éfficacité maximale grâce à sa sélection de programmes simple avec des programmes de fraisage individuels et la base de données des outils.
L’interrupteur vous permet de définir rapidement la hauteur de la table en toute précision. L’ajustement au 1/10ième de mm se fait via le bouton de réglage fin. Vous pourrez facilement lire les valeurs réelles via l’affichage LED intégré.
Le guide se règle de manière rapide et précise, soit via un interrupteur de manière électrique, soit directement sur le pupitre de commande de manière numérique.
Double système d’aspiration: Deux raccords d’aspiration – l’un au-dessous et l’autre au-dessus de la table – pour éliminer de manière optimale les poussières et copeaux, assurent une machine propre et un résultat d’usinage parfait.
Sur demande: Serrer et desserrer le guide de toupie avec un seul mouvement. Le pivotement simple de la poignée de serrage permet de serrer et de desserrer le guide protecteur de toupie dans la position souhaitée, en un tour de main et entièrement sans effort.
Dans tous les groupes de machines Format4, le guidage par parties inclinables «Easy-Glide» répond aux plus hautes exigences du métier et de l'industrie. Une suspension double précise et à guidage forcé assure une haute capacité de charge et un pivotement sans jeu.
Chaque détail de conception de la profil 45 est issu de nos longues années d‘expérience dans la construction de machines et à l‘utilisation de techniques de production ultramodernes. Le puissant groupe d'entraînement de broche de fraise de la profil-45 a été spécialement conçu pour les fortes sollicitations de l'industrie. Grâce à la double suspension de précision pour un réglage angulaire de haute précision et au guidage en hauteur en queue d'aronde assurant un déplacement précis en hauteur, ce groupe garantit durant des années une grande précision de réglage et des performances optimales.
L’ouverture de la table importante permet de travailler en toute sécurité avec des outils à plate bande ou pour le tenonnage. Ces outils peuvent être placés sous la table.
L’arbre de toupie à haute vitesse accepte toutes les fraises à queue d’un diamètre de 6 à 16 mm. Vitesse de rotation de 15.000 t/min avec une puissance pouvant aller jusqu’à 10,0 CV.
L’inclinaison de l’arbre de toupie «vers l’avant» présente des désavantages très importants quant à l’utilisation de la machine: Risque d’accident plus élevé, la hauteur des pièces à usiner se trouve limitée, hauteur de travail limitée, utilisation limitée de l’entraîneur, résultats d’usinages médiocres, dégagement des copeaux très difficile, voir impossible. Le système Format4 permet une véritable inclinaison vers l’arrière du palier de l’arbre de toupie et ce avec un grand confort d’utilisation: Travail sûr, autorise toutes les tailles de pièces à usiner, permet l’utilisation d’un entraîneur sans aucun problème, résultat d’usinage parfait, dégagement des copeaux parfait.
Changement des fraises de toupillage rapide et en toute sécurité Le système de serrage « Quick-Lock » permet un changement facile des fraises de la toupie et réduit le danger de blessures à cause d'une mauvaise manipulation. Convient aux broches de défonçage de ø 30 mm.
Caractéristiques techniques
Equipement électrique
profil 45 M
001
Tension du moteur 3x 400 V
S
002
Tension du moteur 3x 230 V
W
004
Fréquence moteur 50 Hz
S
005
Fréquence moteur 60 Hz
W
007
7,5 CV (5,5 kW) S6/40%
S
008
10 Cv (7,30 kW) S6/40%
O
009
13,5 CV (10 kW) S6/40%
O
-
5 vitesses 3500/4500/6000/8000/10.000 T/min
S
16
Réglage en continu de la vitesse de rotation 1500–10.000 T/min. (#008) (!002)
O
10
Démarrage étoile-triangle
S
-
Interrupteur de sens de rotation
S
12
Contact sans potentiel pour aspiration
O
13
Compteur d’heures de service
O
14
Prise CEE triphasée pour machines auxiliaires avec démarrage retardataire (p. e. aspiration)
O
Equipement toupie et protecteur de toupie
profil 45 M
-
Ouverture dans la table 320 mm
S
110
Réglages électrique en inclinaison
S
118
Réglages électrique en hauteur
S
119
Affichage digital de la hauteur et de l’inclinaison
S
103
Arbre de toupie Ø 30 mm, hauteur utile max. 140 mm
S
105
Arbre de toupie Ø 1¼”, hauteur utile max. 140 mm
O
107
Arbre de toupie Ø 32 mm, hauteur utile max. 140 mm
O
106
Arbre de toupie Ø 35 mm, hauteur utile max. 140 mm
O
101
Arbre de toupie Ø 40 mm, hauteur utile max. 160 mm
O
102
Arbre de toupie Ø 50 mm, hauteur utile max. 160 mm
O
108
Arbre de haute vitesse 15.000 T/min
O
121
Blocage de l’arbre depuis l’extérieur
S
112
Guide protecteur de toupie 250, Outillage avec diam. max. 250 mm
S
123
Guide de protection Centrex
S
113
Réglages électriques du guide protecteur de toupie avec affichage digital
S
116
Guides du protecteur de toupie en ALU anodisé 550 mm
S
117
Barrettes de sécurité pour guide protecteur 550 mm
O
125
Guide de pièces «Intégrale»
O
128
Serrage rapide guide de toupie
O
180
Elargisseur de table 1270 mm avec arrêt d‘urgence
O
183
Rallonge de table, des deux côtés 670 mm avec élargisseur de table 2200 mm
O
Accessoires importants
profil 45 M
215
Dispositif de fraisage pour profil arrêté
O
212
Système de dégagement pour l’entraîneur
O
Avance
profil 45 M
226
Paquet d'alimentation professionnel pour le travail en série (# 001)
O
Généralités
profil 45 M
-
Hauteur de travail en mm
890
-
Largeur mini de transport en mm
920
-
Diamètre de raccord d’aspiration en mm - Guide de toupie/Aspiration sous table
140/80
-
Poids en kg (en moyenne)
730
Emballage
profil 45 M
223
IPPC
O
Transport
profil 45 M
221
Emballage container
O
S ... Équipement standardO ... OptionW ... Option de sélection- ... non disponible
