Commandes

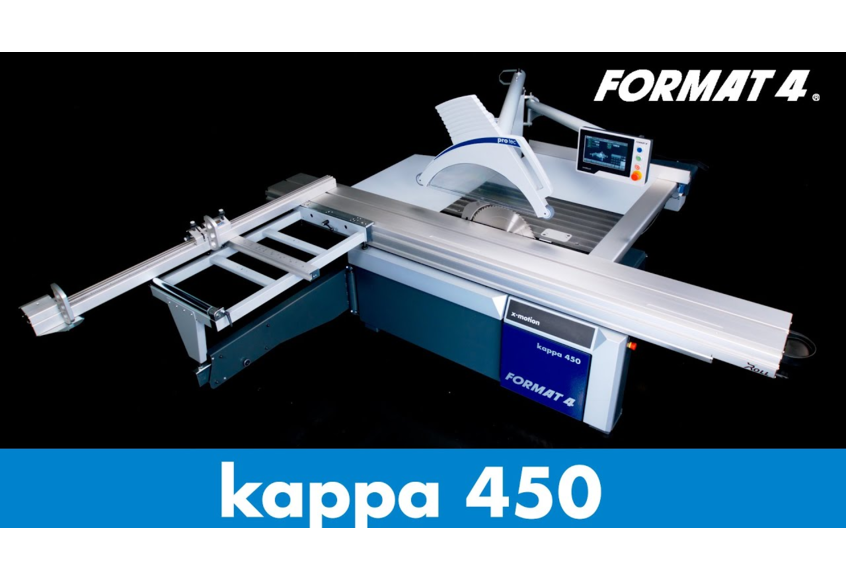

kappa 450 x-motion : écran tactile 10“


Tous les axes de la machine peuvent être pilotés de manière ergonomique et intuitive depuis l'unité de contrôle centrale munie d'un écran tactile. Le logiciel maison avec interface utilisateur graphique, une multitude de programmes, une interface USB et la connexion au réseau prête à l'emploi, facilitent le travail et garantissent efficience et productivité. L'interface USB permet l'importation et l'exportation de données, et facilite la connexion au réseau et la télémaintenance.

Grâce à l’intégration du logiciel d’optimisation de coupe de Format4 dans le concept des machines et de la commande, toutes les étapes de travail peuvent être réalisées depuis la centrale de manière efficace et rapide. Grâce à la simple manipulation et à l’écran de commande de grand confort d’utilisation, aucun apprentissage n’est nécessaire.

L’imprimante d’étiquettes permet non seulement un marquage ordonné de chaque pièce, mais aussi un traitement rationnel. Ainsi par ex. les programmes des prochaines étapes de travail sur les centres d’usinage CNC et sur les plaqueuses de chants, seront tout simplement repris par le lecteur de code-barre. Grâce à l’imprimante d’étiquettes, vous économisez du temps précieux de production et augmentez ainsi la productivité et la qualité pour une meilleure rentabilité.

Le nouvel agrégat Format4 en fonte grise offre non seulement une grande capacité et précision mais aussi une extrême souplesse et efficacité :

» Hauteur de coupe 155 mm pour un diamètre de la lame de la scie circulaire de 450 mm
» Inclinaison de la lame de scie 0°-45°
» Guidage des segments d'inclinaison « Easy-Glide » pour agrégat de scie
» Axe de scie circulaire guidé sur roulements doubles
» Agrégat d'inciseur à 3 axes
» Position de parking pour inciseur
» Sensationnel : changement de lame de scie sans outil
» Dispositif de pulvérisation pour l'usinage de métaux non ferreux et de matières plastiques

Hauteur de coupe de 109 mm à 45°, en fonction de l'angle de coupe d'onglets choisi, la hauteur de coupe est compensée sur l'écran « Power-Drive » ou sur l'écran tactile x-motion de la kappa 450 et la hauteur de coupe réelle est affichée.

» Pour un travail sans aucune vibration
» Meilleure transmission de puissance grâce à la dernière technologie de pointe des courroies Poly-V
» Par défaut : vitesses de rotation de 3500/4500/5500 tr/min, avec une motorisation de 10 kW 3500 et 4500 tr/min
» Sur demande : vitesse de rotation en continu de 2000 à 6000 tr/min

Les accidents graves sur les scies à format appartiennent désormais au passé

• PCS détecte les dangers d'accident avant tout contact avec la lame de scie.
• Le PCS désamorce les situations dangereuses en l'espace de quelques millisecondes.
• Le PCS est 100% sans dommage causé à votre machine et votre lame.
• Le PCS permet de travailler en toute sécurité avec la lame de scie.
• Le PCS supporte également les coupes cachées.
• Le PCS est à nouveau opérationnel de manière immédiate par simple pression d'un bouton.
• Le PCS ne nécessite aucune étape d'entretien ou de nettoyage supplémentaire.
• Le PCS fonctionne sans source d'énergie externe supplémentaire et sans capteur ou système vidéo externe.
• Le PCS est résistant à la poussière et à la saleté.

Pour en savoir plus sur le PCS®, consulter

*Le PCS® ne remplace aucun des dispositifs de protection réglementaires. La machine doit être utilisée avec un couteau diviseur et un capot de protection réglé conformément à la réglementation.

Un ruban LED rouge signale immédiatement le fonctionnement de l’inciseur et offre ainsi encore plus de sécurité au travail. Indicateur LED en option.

Largeur de coupe et hauteur d'incision se règlent automatiquement, adapté aux données d'outils enregistrées et donc à la largeur de dent respective de la lame de scie principale. Les modifications de ces réglages d'inciseur peuvent être enregistrées et consultées avec les données
outils utilisées respectivement.

Lors de l’utilisation d’une lame principale avec grand diamètre, vous n’avez plus jamais besoin de démonter l’inciseur! L’inciseur vient se parquer par une simple pression de touche et libère ainsi toute la place pour une utilisation de lame avec un grand diamètre. Vous économisez ainsi un temps précieux de production! La position de parking protège en plus l'inciseur des souillures et des résidus de résine.

Grâce au flasque de scie circulaire amovible et à l'insert de table amovible, vous pouvez utiliser des outils de rainurage réglables jusqu'à 19,5 mm.

Avec un seul outil de réglage, « Quick-Lock » permet un changement simple et rapide des lames.

Le système de serrage ne nécessite strictement aucun entretien et offre un confort d'utilisation exceptionnel pour de nombreuses années : changez les lames de scie circulaire sans aucun effort et littéralement en un tour de main.

Pour des travaux sur du métal non-ferreux votre Format4 peut être munie d’un dispositif de pulvérisation. Dans ce cas, un dispositif situé dans le récipient qui contient le liquide devant être pulvérisé, projettera le lubrifiant de haute performance directement vers le gicleur situé sur la lame de scie.

La potence de protection supérieure et l’aspiration sous table, garantissent des résultats parfaits d’aspiration. Le capot de protection supérieur
au design remarquable se règle très facilement en hauteur grâce aux guidages linéaires. Les copeaux sont aspirés par le tuyau flexible situé sur
le capot de protection et se dirigent vers le conduit rigide. L'aspiration au-dessous de la table porte sur tout l'agrégat de scie circulaire. Du point
de vue de la technique d'évacuation d'air, le canal des copeaux a une forme parfaite. Un flux de copeaux optimisé pour l'inciseur garantit en
outre des résultats d'aspiration absolument parfaits.

La ligne laser, qui ne nécessite aucun entretien, est montée sur la protection supérieure et est parfaitement ajustable dans toutes les positions. La ligne de guidage de coupe bien visible facilite le délignage ou la découpe sur traçage.

» Échelle de table standard
» Réglage fin standard
» Option affichage numérique électronique pour guide parallèle standard

Le guide parallèle est guidé sur le système de guidage par barres cylindriques de manière fluide, presque en flottant. Le serrage rapide uni-manuel et le réglage fin assurent le réglage rapide et correct du guide parallèle conformément aux dimensions que vous souhaitez! Pour améliorer le guidage des pièces, le rail en aluminium de la butée peut être déplacé. Pour l’usinage de pièces particulièrement étroites avec la lame
de scie inclinée, il est possible de le positionner à plat.

Le positionnement du guide de coupe parallèle s’effectue via un moteur pas à pas. L’axe est intégré sous la table et est protégé de la poussière. La précision au 1/10 de mm, la vitesse de déplacement élevée ainsi que le positionnement simultané du guide parallèle, de la hauteur et de l’inclinaison de la lame de scie garantissent une économie précieuse du temps de travail.

» Correction automatique de la mesure avec utilisation du guide couché
» Position parking pour guide de coupe parallèle
» Une collision du guide parallèle avec la lame de scie est empêchée grâce à l'harmonisation du dispositif de positionnement avec la base de données de l’outillage
» Guide de coupe escamotable sous la table sur toute la largeur

Voici les caractéristiques à prendre en compte :

» Un système de guidage extrêmement souple et durable. Une meilleure répartition de la charge grâce un guidage à galets.
» Pas de poussière grâce au profil ouvert des rails et aux brosses et racleurs anti-poussière.
» Surfaces de guidage trempées et rectifiées
» 10 ans de garantie sur« X-Roll », le système de guidage pour chariots coulissants de Format4 !

» Assure un serrage rapide et très confortable des pièces avec une flexibilité maximale. Utilisable sur toute scie à format et toupies avec chariot coulissant.
» La fixation magnétique assure un montage simple
» Cylindre de sécurité pour une protection de travail maximale
» Fonctionnement de la barre de pression possible pour chaque longueur du chariot coulissant
» Hauteur de serrage 95 mm
» Force de serrage env. 300 kg

Vous ne perdez plus de temps lors des réglages de la valeur de l'angle, et à l'ajustement d'une précision de 100 % sans erreurs de lecture, constituent les atouts du système de graduation Index. Des points d'ancrage ultra précis permettent ainsi la fabrication sur mesure de polygones tels que par ex. 5,625° (32 côtés), 11,25° (16 côtés), 22,5° (8côtés). Des points d'ancrage supplémentaires à 15° , 20° , 25° , 30°, 35° , 40° et 45° peuvent être choisis à l'amont comme à l'aval. Chaque point d'ancrage est équipé d'une compensation longitudinale. Le système de graduation Index ultra précis est livré préréglé et chaque point d'ancrage peut être ajusté séparément avec une grande précision. Le système de graduation Index esthétiquement intégré au design de la machine augmente votre productivité et offre un excellent rapport qualité-prix.

Table coulissante huit fois montée sur roulement à billes, des rouleaux de guidage intégrés et le palier garantissent un déplacement silencieux même avec une charge maximale. Le rail de support à réglage fin est guidé sur des galets « X-Roll » extrêmement précis et sans entretien. Même lorsque la table coulissante est inclinée, il offre une grande surface d'appui. La lecture de l'angle se fait à 1/100° près à l'aide d'un affichage numérique. L'inclinaison en continu entre -45° et +45° assure une coupe d'onglet précise.

Le guide de coupe d’onglet sur table coulissante peut être facilement et rapidement incliné en continu de 0 à 45°. La poignée de serrage ergonomique et de grandes dimensions peut être utilisée avec n’importe quel angle.

Possibilité de réglage en continu de -46 à +46°. La lecture de l'angle de réglage se fait à 1/100° près à l'aide d'un affichage numérique.

Enfin! Grâce au dispositif de transport et de montage, vous pouvez monter et démonter votre table coulissante de manière confortable et sans efforts. Un autre aspect positif : votre table coulissante est rangée !

Le guide de coupe d'onglet vous permet d'effectuer des coupes d'onglet jusqu'à 3200 mm. Une technologie et un confort haut de gamme vous sont garantis dès la version standard. L'échelle inclinée vers la face de l'utilisateur et la loupe de lecture sur la butée de guide assurent un réglage précis.

Sur demande, nous équipons votre Format4 avec le guide télescopique. L'écran numérique électronique intégré de façon esthétique affi che la valeur de réglage au dixième de millimètre près. Des fonctions supplémentaires telles que le réglage de cotations incrémentales facilitent votre travail quotidien.

Le module de compensation de l'angle et de la longueur numérique « digi-compensation plus » pour X-Roll ou table coulissante parallélogramme compense les différences de longueur du guide de coupe d'onglet dues aux réglages des angles. La communication directe avec la commande adapte en plus la valeur de butée de la butée en longueur à la largeur de dent et l'inclinaison de la lame de scie. Ainsi, on obtient toujours une mesure réelle précise sans ajustement lors de l'utilisation de lames de scie différentes.

Les modèles x-motion peuvent être équipés du guide de coupe d’onglet automatique. Ce guide peut se monter en amont ou en aval de la table coulissante et est équipé de deux butées. La longueur maximale de réglage est de 3400 mm. La rallonge télescopique peut être enlevée très rapidement pour réduire ainsi l’espace occupé. La compensation en longueur se réalise automatiquement en fonction de l’inclinaison de la coupe.
» Guide de coupe d'onglet automatique avec 2 butées, longueur réglable max. de 3400 mm
» Compensation automatique de la longueur et de l'angle
