C'est surprenant d'observer le nombre de composants de qualité que la machine possède et ce à un prix incroyablement économique.

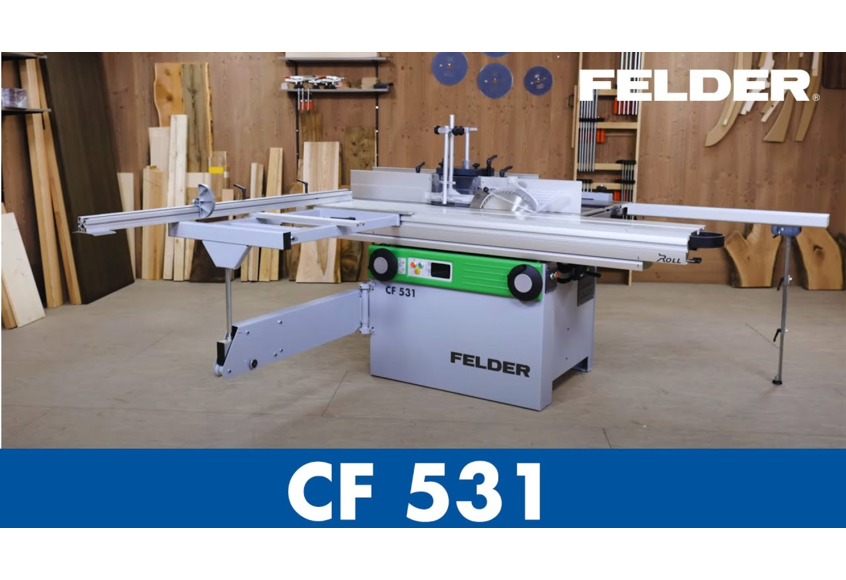

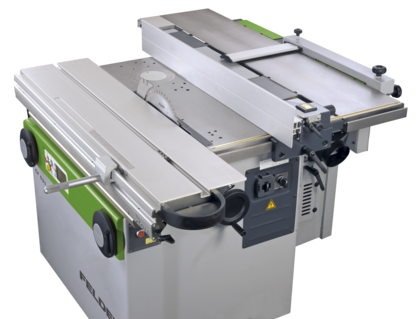

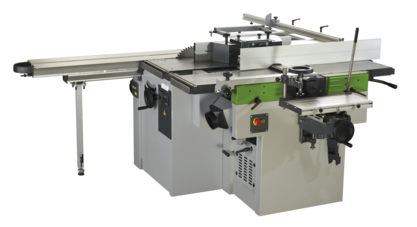

La combinée CF 531 vous offre une performance et une précision exceptionnelle dans un minimum d’espace.
Temps de changement très courts, confort d‘utilisation parfait. Raboter, dégauchir, toupiller, scier et sur demande mortaiser, comme sur des machines professionnelles et sur un minimum d‘espace, aucun problème avec une
CF 531 de Felder!
Le guide de dégau: Sa conception garantit stabilité, précision et gain de place! Le guide de dégau est inclinable en toute position de 90° à 45°. Des butées permettent de faciliter le positionnement à 90° à 45°.
En fonction de vos besoins, adaptez la taille de votre machine à vos travaux
Depuis 1969, le système de rallonge Felder rend flexible le travail quotidien de nos clients. En un geste, vous montez vos rallonges et agrandissez votre surface de travail jusqu´à 2000 mm.
Le système de guidage breveté de Felder assure, grâce aux guidages en forme prismatique, un niveau de précision optimal. Le réglage précis de la prise de copeaux s’effectue rapidement à l’aide d’une poignée ergonomique au niveau de la table de dégau.
Une solution ergonomique occupant peu de place au sol: les tables de rabot-dégau se relèvent vers l‘arrière et permettent ainsi un gain de place significatif. Cela garantit également une position de travail optimale pendant le rabotage.
Le bloc massif en fonte d’acier g a été conçu pour garantir une performance élevée même en cas de charges importantes.
Le rouleau d’entrée denté en acier ainsi que le rouleau de sortie en acier à microdents assurent le transport parfait des pièces. Les deux rouleaux en acier se présentent dans des dimensions très larges et sont inusables.

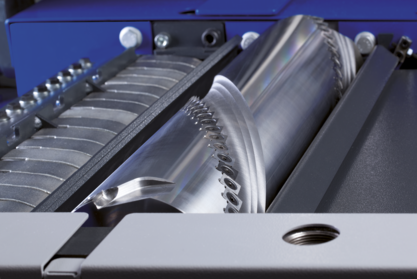

Une exclusivité pour les raboteuses de la maison Felder L'arbre de rabot hélicoïdal Silent-Power® réduit les nuisances sonores lors du rabotage de plus de la moitié et veille à une coupe continue et sans éclats quel que soit le type de bois. Grâce à l'innovation révolutionnaire de Format4, assurez-vous tous les avantages d'un arbre de rabot hélicoïdal avec des coûts d'exploitation, d'investissement et d'ajustement significativement moindres. Les avantages de l'arbre de rabot hélicoïdal Silent-Power® en un coup d'œil...
Légèreté sensationnelle et deux fois plus silencieux
Tenue de coupe multipliée par 20
quatre côtés coupants par plaquette
Des copeaux de faible volume
résultat de rabotage parfait et sans éclats
consommation d'énergie plus faible que sur d'autres systèmes équivalents
Le guide peut accueillir des outils de fraisage d'un diamètre allant jusqu'à 230 mm. Le réglage fi n du rail de butée peut être paramétré de –5 jusqu'à +25 mm. L'aspiration des copeaux se fait via le raccord d’aspiration intégré.

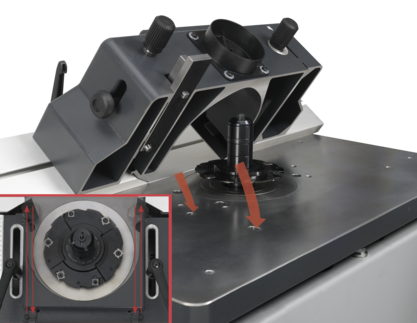

Equipement Professional: Guide protecteur de toupie 240, Ø d’outils max. 230 mm, Système MULTI-réglage pour guide protecteur «240» pour un guidage parallèle et un réglage rapide
Si vous le désirez, à la place de l´arbre de toupie de Ø 30 mm, vous pourrez choisir un arbre de toupie à haute vitesse pour fraise à queue avec une vitesse de rotation de 10.000 t/min. (seulement possible à la commande – pas d’adaptation par la suite).
De grandes dimensions et conçu pour supporter des charges extrêmes, le chariot de tenonnage "plane" sur "X-Roll", une technologie de guidage ultra moderne pour les chariots coulissants à format Felder. Grâce à la disposition en X («X-Roll») des rouleaux, la pression est répartie de façon optimale sur tous les côtés. L'appui linéaire des rouleaux en acier sur les surfaces de guidage durcies et rectifiées assure une précision et un coulissement hors pair. «X-Roll» vous assure la qualité et la précision que vous attendez de votre nouvelle toupie à arbre inclinable. Et voici une autre raison d'opter pour
Felder : 10 ans de garantie d'usine prouvent bien la fiabilité de «X-Roll».
L'agrégat de la scie circulaire de la série 500 de Felder vous permet de procéder à des travaux de rainurage. Grâce au flasque de la scie circulaire et à la plaque de table amovible, vous pouvez positionner des outils à rainure de conception spéciale Felder.
A denture rapportée HW, angle de coupe positif, denture plate (DP), fixé sur goujons, avec bagues d’épaisseur, réglable suivant la lame de scie utilisée. Coupes de panneaux plastifiés, mélaminés et stratifiés, sens de rotation contraire à celui de la lame de scie.
La largeur de coupe parallèle est de 800 mm. L'échelle parallèle est de grandes dimensions et intégrée parfaitement dans la scie circulaire. La règle en aluminium de la scie circulaire peut être déplacée vers l’arrière pour des travaux d'enlèvement ou pour une alimentation meilleure des pièces à usiner.
Souvent copié, mais jamais égalé - depuis 1990, le système de guidage linéaire, constamment perfectionné, fait ses preuves en exclusivité dans les machines Felder. La technologie de guidage de haute qualité des chariots coulissants à format «X-Roll» dotée d'une garantie Felder de 10 ans offre un fonctionnement silencieux sans égal et ne nécessite aucun entretien. Les galets disposées en forme de X se déplacent sans friction sur des surfaces de guidage en acier trempé.
UNIQUE EN SON GENRE! Ce dispositif pour double coupe d’onglet breveté par Felder vous permet des coupes d’onglet sur des pièces à usiner de différentes tailles, et ce quelque soit l’angle que vous choisissez. Cela fonctionne vraiment simplement: Grâce au clavier de la calculatrice intégré, vous donnez les coordonnées de l’angle choisi, la largeur des deux pièces à usiner A et B vous n’avez alors plus qu’à lire la valeur souhaitée et à régler le dispositif pour double coupe d’onglet!
La table coulissante permet de travailler des pièces lourdes et de grandes dimensions avec le chariot coulissant à format. Quatre systèmes de roulement à billes dans la rallonge télescopique de la table coulissante garantissent la meilleure précision et souplesse de déplacement.
Le guide télescopique avec son système de fixation et la graduation ergonomique ou l'affichage optique au niveau de la butée assure une haute précision pour les travaux de réglage et la coupe de débit pour une longueur allant jusqu'à 2600 mm. Le guide de chariot peut être pivoté de 90° à 45°. Il est équipé de série d'une butée. Il existe une position fixe à encliquetage pour la position de 90°.
Le système de graduation indexé garantit des réglages d'angles très précis, des opérations efficaces ainsi qu'un réglage exact et une fixation très précise.
Caractéristiques techniques
Equipement électrique
CF 531 professional
001
3x 400 V tension du moteur
S
002
3x 230 V tension du moteur
O
003
1x 230 V, puissance 4,0 CV (3,0 kW)*
O
004
50 Hz fréquence du moteur
S
005
60 Hz fréquence du moteur
O
006
4,0 CV (3,0 kW)*
S
007
5,5 CV (4,0 kW)*
O
11
Interrupteur de sens de rotation
S
28
Arrêt d'urgence supplémentaire
O
Equipement dégauchisseuse
CF 531 professional
30
Largeur de dégauchissage en mm
310
-
Longueur des tables en mm
1500
-
Longueur de la table d’entrée en mm
730
-
Passe max. en mm
5
33
Guide de dégau anodisé
S
34
Table supplémentaire pour guide de dégau
S
36
Protecteur de dégau EURO Standard
S
37
Protecteur de dégau EURO Confort
O
38
Arbre de rabot-dégau à 2 fers système Felder
S
39
Arbre de rabot-dégau à 4 fers système Felder
O
44
Arbre de rabot-dégau hélicoïdal Silent-POWER
O
-
Nombre de fers - Arbre de rabot-dégau hélicoïdal Silent-POWER
47
Equipement raboteuse et avancement
CF 531 professional
50
Largeur de rabotage en mm
306
-
Longueur mini. de pièce en mm
190
-
Passe max. en mm
5
51
Indicateur numérique hauteur rabotage en mm
O
52
Indicateur numérique hauteur rabotage en pouce
O
56
Mécanisme entraîneur synchronisé 6 m/min
S
Equipement scie circulaire et inciseur
CF 531 professional
70
Lame de scie inclinable 90°–45°, hauteur de coupe max. 102 mm
S
82
Préparation pour outil à rainurer jusqu‘à 19,5 mm d‘épaisseur (flasque démontable)
O
84
Guide de coupe parallèle avec réglage fins
S
74
Agrégat d’inciseur à transmission mécanique, Ø 80 mm avec lame de scie principale Ø 250 mm
O
Equipement toupie et protecteur de toupie
CF 531 professional
109

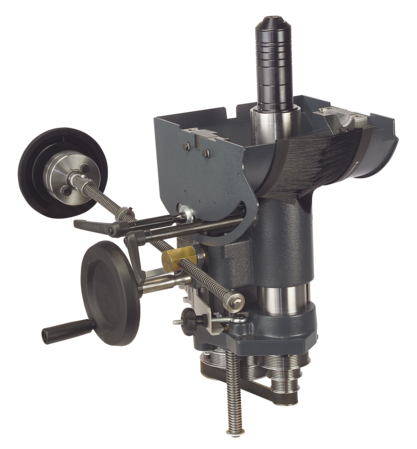

Inclinaison arbre de toupie 90°–45° avec échelle, vitesse arbre de toupie 3000/6000/8000/10.000 t/min
S
-
Ouverture de table pour outils en mm
180
100
Arbre de toupie standard D. 30mm, haut. utile max. 100 mm
S
101

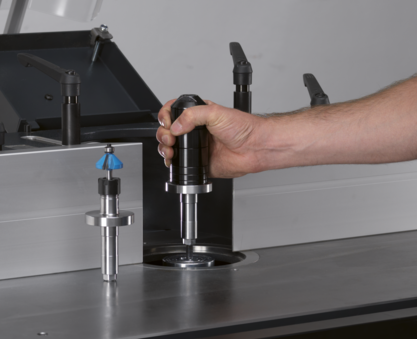

MF spindle system - Arbre interchangeable - Arbre prinicpal D. 30mm fourni, haut. utile max. 100 mm
O
102
MF spindle system - Arbre interchangeable - Arbre prinicpal D. 32mm fourni, haut. utile max. 100 mm
O
103
MF spindle system - Arbre interchangeable - Arbre prinicpal D. 35mm fourni, haut. utile max. 100 mm
O
104
MF spindle system - Arbre interchangeable - Arbre prinicpal D. 1¼" fourni, haut. utile max. 100 mm
O
105
MF spindle system - Arbre interchangeable - Arbre prinicpal D. 50mm fourni, haut. utile max. 100 mm
O
108
MF spindle system - Arbre interchangeable avec support pour pince de serrage
O
112
Guide protecteur de toupie 230, Ø d’outils max. 230 mm, rails du guide protecteur 400 mm
S
123
Protecteur de toupie EURO
S
113
Système MULTI-réglage pour guide protecteur 230 (#112)
S
116
Guides du protecteur de toupie en ALU anodisé
S
117
Guides du protecteur de toupie ALU anodisé et barrettes de sécurité L=550mm (#112)
O
Chariot coulissant à format et de tenonnage
CF 531 professional
132
Chariot coulissant L, longueur de coupe 2050 mm**
S
133
Chariot coulissant F, longueur de coupe 2500 mm, anodisé**, incluant butée de délignage
O
136
Chariot coulissant anodisé
S
Table coulissante et guide de chariot
CF 531 professional
160
Table coulissante 1100 pour chariot coulissant 1000–2050 mm, Serie 500
S
161
Table coulissante 1300 pour chariot coulissant 1300–3200 mm, Serie 500
O
164
Guide de chariot 1300 mm pour tout type de chariot
O
165
Rallonge télescopique de 1300 à 2050 mm pour guide de chariot (#164)
O
166
Guide pour table coulissante 2600 (#160/161)
S
170
Dispositif d’index pour table coulissante
O
Equipement mortaiseuse
CF 531 professional
191
Mandrin avec capacité de serrage 0–16 mm
O
189
Support de mortaiseuse
O
190
Support de mortaiseuse «lourd»
O
194
Dispositif de déplacement pour support de mortaiseuse (#190)
O
Généralités
CF 531 professional
-
Hauteur de travail en mm
890
-
Largeur mini de transport en mm
1300
13
Préparation pour une largeur minimale de transport de 800 mm
O
-
Diamètre de raccord d’aspiration en mm - Raboteuse
120
-
Diamètre de raccord d’aspiration - Scie circulaire/Protecteur de scie circulaire
120/50
-
Diamètre de raccord d’aspiration en mm Guide de toupie
120
-
Poids kg (pour un équipement moyen)
790
Accessoires importants
CF 531 professional
210
Dispositif de déplacement (410-160)
O
212
Dispositif de basculement pour entraîneur
O
211
Système de fixation de rallonge (Dégau)
O
221
Préparation pour transport via container
O
223
IPPC
O
S ... Équipement standardO ... OptionW ... Option de sélection- ... non disponible
