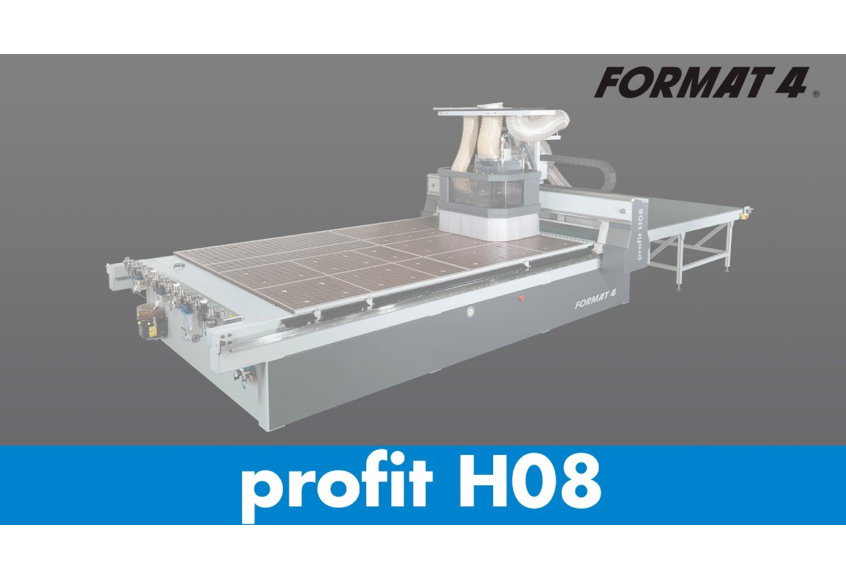

Centre d’usinage CNC nesting Format4 profit H08
Description
CNC-NESTING – EFFICACITÉ GRÂCE À L'AUTOMATISATION
Spécialement conçu pour une utilisation universelle, ce centre polyvalent convainc par son extrême précision et sa grande productivité pour des usinages de matériaux les plus variés.
La profit H08 de Format4 est le centre d’usinage CNC pour une imbrication professionnelle des pièces (nesting) au format compact. Elle représente flexibilité et efficacité maximale et convainc dans sa version de base avec 15 emplacements d’outils. La broche principale équipée d’un moteur de 12 kW garantit des résultats parfaits et sans éclats. La broche principale est complétée par une tête de perçage à 8 broches.
Grâce au système de contrôle de la dépression “smart zoning”, les zones de dépression peuvent être contrôlées soit de manière entièrement automatique ou manuelle et leur activation dépend de la taille des pièces. Des pièce individuelles avec des dimensions variables peuvent être positionnées et usinées sur les zones 1 à 6.
Le verre acrylique jusqu'à 40 mm d'épaisseur peut être usiné de manière précise et efficace avec ce centre d'usinage CN puissant et optimisé pour l'usinage des matières plastiques. La profit H 08 est également imbattable pour les matériaux imprimés comme des présentoirs.
Les points forts & Détails
Système d'aspiration à videLes matériaux perméables à l’air ainsi que les pièces de petite surface peuvent être fixés avec une force de maintien extrêmement élevée. Jusqu’à 750 m³/h.
Trois tailles de surface d‘usinage pour une solution sur mesure
FORMAT4 profit H08 13.25 X= 2500 mm; Y= 1250 mm; Z= 85 mm FORMAT4 profit H08 16.31 X= 3090 mm; Y= 1530 mm; Z= 85 mm
Système de mesure automatique de la longueur d'outilLe paramétrage de vos outils est très simple: chaque longueur d‘outil est mesurée et enregistrée dans la base de données outil au centième de millimètre.
GravureVos futures applications ne se limitent pas qu'au bois. Les caractéristiques spécifiques de l'équipement vous permettent aussi l'usinage d'Alucobond.
Etanchéité supplémentaire en cas de conditions d'utilisation extrêmesLes matériaux très poussiéreux risquent d'augmenter fortement les besoins en entretien de votre installation CNC. Des systèmes d'étanchéité supplémentaires sur les chariots et guidages linéaires fermés par barres en laiton assurent une durée de vie plus longue, même en cas de charge durable.
Logiciel Format4 - la programmation est un vrai jeu d'enfant!
Grâce au logiciel spécifique parfaitement compatible avec l'unité, Format4 fait office de version complète et fiable de qualité supérieure. Pour les installations CNC professionnelles, deux variantes de commandes sont proposées: «Compact-Control» permet de traiter les codes ISO et programmes Woodflash depuis des solutions logicielles externes avec l'unité Format4. «Woodflash-Control» est la solution logicielle éprouvée, développée par Felder permettant d'assurer une programmation facile et efficace. La programmation rapide, les nombreuses possibilités d'automatisation, la diversité des applications de Nesting et les branchements par codes-barres pour les ateliers reliés garantissent une programmation efficace et une productivité élevée.
Des offres d'entretien personnaliséesLa disponibilité permanente des installations de production modernes fait office de facteur important en termes de productivité et rendement pour votre entreprise. La mise en place de mesures préventives continues garantit une utilisation optimale de votre machine et un niveau de précision constant.
Grâce aux offres d'entretien personnalisées, vous profitez d'une qualité durable, constante et élevée des produits finis.
En plus d'un entretien complet de la machine, tous les modules électriques, pneumatiques et mécaniques ainsi que les équipements de sécurité seront vérifiés. Vous profitez également d'une ligne d'assistance gratuite et de conditions spéciales sur les logiciels, formations et pièces de rechange.
Informez-vous dès maintenant sur les différentes offres d'entretien disponibles afin de vous assurer un traitement parfait et durable du bois!
Broche
Avec une puissance du moteur de 10 et 12 kW et jusqu'à 24 000 t/min, le moteur de fraisage est commandé par onduleur et est directement fixé sur le module de support de la tête de perçage sur l'axe Z. Deux guidages linéaires assurent le guidage vertical ultra précis. Le moteur de fraisage est positionné à l'aide d'une broche tournante à billes rectifiée. La tension des outils HSK F63 est effectuée automatiquement. La tension de l'outil est vérifiée via des capteurs et la sécurité confirmée pour le travail. La prise d'outils est nettoyée de manière pneumatique.
Les points forts & Détails
Modèle portail avec entraînement de type «Gantry»: rapide, précis et faible entretienLe portique «Gantry» à entraînement bilatéral synchronisé du modèle profit H08 garantit une extrême précision de répétition lors de vos usinages.
L’entraînement par pignon-crémaillère sur les axes X et Y garantit une vitesse de déplacement maximale pour des temps d’usinage et de changement d’outils les plus courts.
L’entraînement par pignon-crémaillère sur les axes X et Y garantit une vitesse de déplacement maximale pour des temps d’usinage et de changement d’outils les plus courts.
Nesting parfait grâce à la table matricielle FORMAT4La table matricielle avec forme optimisée des cadres assure un traitement complet de toutes les pièces, peu importe leur format, leur taille, et garantit en plus leur positionnement exact. Les butées de référence intégrées facilitent les découpes et peuvent, en option, être surveillées par des capteurs anti-collision. Les dimensions opérationnelles de 2500 mm x 1250 mm x 85 mm pour le modèle H08 «13.25» et 3090 mm x 1530 mm x 85 mm pour le modèle «16.31» permettent le traitement facile de toutes les dimensions standard de pièces.
Table matricielle à dépression 60 x 60 4 sorties de vide par zone + matière phénolique
La table à dépression de votre profit H08 est dotée d'une trame de 60 x 60 mm et 4 sorties de vide par champ pour une répartition uniforme du vide et de meilleures performances d’aspiration à travers toute la table de nesting. Vous pouvez moderniser votre table grâce à une grille 30 x 30 mm, ce qui permet d’obtenir un maintien renforcé pour tous les types de formes et de tailles, en particulier pour les pièces de petite taille. La table à dépression est en résine phénolique qui a pour avantage d’être non corrosif et insensible à la température ambiante (dilatation et contraction). Cela assure une précision constante.
Champs de travail, déplacements Le champ de travail standard est divisé en 6 (H08 13.25) ou 8 (H08 16.31) zones de vide afin de garantir la meilleure force de maintien pour les tailles de panneaux les plus diverses. La commande des zones de vide s’effectue manuellement via les leviers manuels situés sur la face avant de la machine.
Unité de perçage
- Tête de perçage DH 8 avec 8 broches verticales
- Tête de perçage DH 12 avec 12 broches verticales
- Tête de perçage DH 16 avec 4 broches horizontales et 12 broches verticales et 2 scies
- Moteur commandé par variateur de fréquence jusqu'à 6.000 t/min La machine exécute des perçages verticaux.
Changeur d'outils Changeur d‘outils à 8, 11 ou 15 emplacements sur le côté du bâti de machine.
Automatisation avec unité de déchargement avec coulisse électromotriceAvec l'unité de déchargement automatique pour pièces usinées , vous profitez de cycles d'usinage plus courts, d'une productivité accrue et d'un plus grand rendement.
Aspiration sous la table et dispositif d’évacuation Grâce au dispositif d’évacuation réglable en hauteur, les durées d’équipement sont réduites afin d’adapter la hauteur du poussoir aux épaisseurs de matériaux les plus variés.
Raccord d'aspirationavec pilotage de l'activation Grâce à la commande automatique du raccord d'aspiration le volume d'aspiration intégral alterne toujours entre unité de perçage et broche de défonçage, en fonction de ce qui est utilisé. Ceci assure un résultat d'aspiration efficace. L’ajout d’un dispositif d’évacuation permet de commander une troisième position du raccord d’aspiration. La table est ici aspirée pour un travail optimisé.
Confort d'utilisation et sécurité opérationnelle dans l'armoire électrique FORMAT4
L'unité opérationnelle du système CNC fait aussi partie intégrante du concept de sécurité Format4. Une barrière lumineuse surveille l'accès dans la zone dangereuse et la fonction arrêt d'urgence permet d'interrompre à tout moment le programme en cours. En plus des différents composants électriques, l'armoire électrique comprend l'unité de commande CNC centrale. L'écran LED couleur vous donne toutes les informations importantes sur le programme, la configuration des pièces et de la machine. Un potentiomètre et l'interface USB complètent parfaitement l'armoire électrique de l'installation profit H8.
Les points forts & Détails
Unité de perçage
- Tête de perçage DH 8 avec 8 broches verticales
- Tête de perçage DH 12 avec 12 broches verticales
- Tête de perçage DH 16 avec 4 broches horizontales et 12 broches verticales et 2 scies
- Moteur commandé par variateur de fréquence jusqu'à 6.000 t/min La machine exécute des perçages verticaux.
Chargeur linéaire
Secteur de chargement d'outils spacieux pour l'exploitation automatique avec la possibilité pratique de poser des agrégats supplémentaires.
Nesting parfait grâce à la table matricielle FORMAT4La table matricielle avec forme optimisée des cadres assure un traitement complet de toutes les pièces, peu importe leur format, leur taille, et garantit en plus leur positionnement exact. Les butées de référence intégrées facilitent les découpes et peuvent, en option, être surveillées par des capteurs anti-collision. Les dimensions opérationnelles de 2500 mm x 1250 mm x 85 mm pour le modèle H08 «13.25» et 3090 mm x 1530 mm x 85 mm pour le modèle «16.31» permettent le traitement facile de toutes les dimensions standard de pièces.
Terminal à mainTerminal à main avec potentiomètre et arrêt d‘urgence
Smart ZoningLe Smart Zoning offre un usinage rapide de différentes formats de panneaux de 3090mm x 2100mm 7"x10"/3090mm x 1530mm 5"x10"/ 2500mm x 1250mm 4"x8". Permet un changement rapide d'un format de panneau à l'autre.
Support d'agrégat aux positions fixesSur demande, la H08 21.31 peut être équipé d'un support d'agrégat aux positions fixes. Celui-ci peut être tourné à 90^pour pouvoir effectuer un usinage dans toutes les directions de coupe
Imprimante d’étiquettesL’imprimante d’étiquettes ne peut non seulement être montée sur le terminal de commande de la station de déchargement, mais il est également possible de l’installer sur le terminal standard.
Ventouses à dépression à positionnement rapide pour chaque forme de pièce!La géométrie de la table matricielle vous facilite la manipulation des ventouses. De plus, un répartiteur peut être utilisé afin de créer un système de dépression à 2 circuits.
Module équipé d'un entraînement direct de type Gantry : entretien rapide, précis et moins fréquentLe portique «gantry» à entraînement bilatéral garantit une extrême précision de répétition lors de vos usinages. L’entraînement par pignon-crémaillère sur les axes X et Y garantit une vitesse de déplacement maximale pour des temps d’usinage et de changement d’outils les plus courts.
Fraisage 3DApplication facile en 3 axes avec des résultats époustouflants. Votre créativité est sans limites.
Automatisation avec unité de déchargement avec coulisse électromotriceAvec l'unité de déchargement automatique pour pièces usinées , vous profitez de cycles d'usinage plus courts, d'une productivité accrue et d'un plus grand rendement.
FiletageFiletage métrique ou filetage à pas fins. Programmation simple - résultats excellents.
Confort d'utilisation et sécurité opérationnelle dans l'armoire électrique FORMAT4
L'unité opérationnelle du système CNC fait aussi partie intégrante du concept de sécurité Format4. Une barrière lumineuse surveille l'accès dans la zone dangereuse et la fonction arrêt d'urgence permet d'interrompre à tout moment le programme en cours. En plus des différents composants électriques, l'armoire électrique comprend l'unité de commande CNC centrale. L'écran LED couleur vous donne toutes les informations importantes sur le programme, la configuration des pièces et de la machine. Un potentiomètre et l'interface USB complètent parfaitement l'armoire électrique de l'installation profit H8.
Les points forts & Détails
Buse d'air comprimé et d'air froid réglable et commandée
Buse à air comprimé et à air froid avec tuyau flexible pour le refroidissement d'outils directement sur la broche et le tranchant de l'outil. Commande confortable avec une électrovanne via logiciel.
Nesting parfait grâce à la table matricielle FORMAT4La table matricielle avec forme optimisée des cadres assure un traitement complet de toutes les pièces, peu importe leur format, leur taille, et garantit en plus leur positionnement exact. Les butées de référence intégrées facilitent les découpes et peuvent, en option, être surveillées par des capteurs anti-collision. Les dimensions opérationnelles de 2500 mm x 1250 mm x 85 mm pour le modèle H08 «13.25» et 3090 mm x 1530 mm x 85 mm pour le modèle «16.31» permettent le traitement facile de toutes les dimensions standard de pièces.
Confort d'utilisation et sécurité opérationnelle dans l'armoire électrique FORMAT4
L'unité opérationnelle du système CNC fait aussi partie intégrante du concept de sécurité Format4. Une barrière lumineuse surveille l'accès dans la zone dangereuse et la fonction arrêt d'urgence permet d'interrompre à tout moment le programme en cours. En plus des différents composants électriques, l'armoire électrique comprend l'unité de commande CNC centrale. L'écran LED couleur vous donne toutes les informations importantes sur le programme, la configuration des pièces et de la machine. Un potentiomètre et l'interface USB complètent parfaitement l'armoire électrique de l'installation profit H8.
Modèle portail avec entraînement de type «Gantry»: rapide, précis et faible entretienLe portique «Gantry» à entraînement bilatéral synchronisé du modèle profit H08 garantit une extrême précision de répétition lors de vos usinages.
L’entraînement par pignon-crémaillère sur les axes X et Y garantit une vitesse de déplacement maximale pour des temps d’usinage et de changement d’outils les plus courts.
L’entraînement par pignon-crémaillère sur les axes X et Y garantit une vitesse de déplacement maximale pour des temps d’usinage et de changement d’outils les plus courts.
Fraisage 3DApplication facile en 3 axes avec des résultats époustouflants. Votre créativité est sans limites.
Les points forts & Détails
Buse d'air comprimé et d'air froid réglable et commandée
Buse à air comprimé et à air froid avec tuyau flexible pour le refroidissement d'outils directement sur la broche et le tranchant de l'outil. Commande confortable avec une électrovanne via logiciel.
Chargeur linéaire
Secteur de chargement d'outils spacieux pour l'exploitation automatique avec la possibilité pratique de poser des agrégats supplémentaires.
Unité de perçage
- Tête de perçage DH 8 avec 8 broches verticales
- Tête de perçage DH 12 avec 12 broches verticales
- Tête de perçage DH 16 avec 4 broches horizontales et 12 broches verticales et 2 scies
- Moteur commandé par variateur de fréquence jusqu'à 6.000 t/min La machine exécute des perçages verticaux.
Nesting parfait grâce à la table matricielle FORMAT4La table matricielle avec forme optimisée des cadres assure un traitement complet de toutes les pièces, peu importe leur format, leur taille, et garantit en plus leur positionnement exact. Les butées de référence intégrées facilitent les découpes et peuvent, en option, être surveillées par des capteurs anti-collision. Les dimensions opérationnelles de 2500 mm x 1250 mm x 85 mm pour le modèle H08 «13.25» et 3090 mm x 1530 mm x 85 mm pour le modèle «16.31» permettent le traitement facile de toutes les dimensions standard de pièces.
Terminal à mainTerminal à main avec potentiomètre et arrêt d‘urgence
Smart ZoningLe Smart Zoning offre un usinage rapide de différentes formats de panneaux de 3090mm x 2100mm 7"x10"/3090mm x 1530mm 5"x10"/ 2500mm x 1250mm 4"x8". Permet un changement rapide d'un format de panneau à l'autre.
Support d'agrégat aux positions fixesSur demande, la H08 21.31 peut être équipé d'un support d'agrégat aux positions fixes. Celui-ci peut être tourné à 90^pour pouvoir effectuer un usinage dans toutes les directions de coupe
Imprimante d’étiquettesL’imprimante d’étiquettes ne peut non seulement être montée sur le terminal de commande de la station de déchargement, mais il est également possible de l’installer sur le terminal standard.
Ventouses à dépression à positionnement rapide pour chaque forme de pièce!La géométrie de la table matricielle vous facilite la manipulation des ventouses. De plus, un répartiteur peut être utilisé afin de créer un système de dépression à 2 circuits.
Module équipé d'un entraînement direct de type Gantry : entretien rapide, précis et moins fréquentLe portique «gantry» à entraînement bilatéral garantit une extrême précision de répétition lors de vos usinages. L’entraînement par pignon-crémaillère sur les axes X et Y garantit une vitesse de déplacement maximale pour des temps d’usinage et de changement d’outils les plus courts.
Fraisage 3DApplication facile en 3 axes avec des résultats époustouflants. Votre créativité est sans limites.
Automatisation avec unité de déchargement avec coulisse électromotriceAvec l'unité de déchargement automatique pour pièces usinées , vous profitez de cycles d'usinage plus courts, d'une productivité accrue et d'un plus grand rendement.
FiletageFiletage métrique ou filetage à pas fins. Programmation simple - résultats excellents.
Confort d'utilisation et sécurité opérationnelle dans l'armoire électrique FORMAT4
L'unité opérationnelle du système CNC fait aussi partie intégrante du concept de sécurité Format4. Une barrière lumineuse surveille l'accès dans la zone dangereuse et la fonction arrêt d'urgence permet d'interrompre à tout moment le programme en cours. En plus des différents composants électriques, l'armoire électrique comprend l'unité de commande CNC centrale. L'écran LED couleur vous donne toutes les informations importantes sur le programme, la configuration des pièces et de la machine. Un potentiomètre et l'interface USB complètent parfaitement l'armoire électrique de l'installation profit H8.
