Controles
kappa 550 x-motion: pantalla táctil 10"*
kappa 550 e-motion: pantalla táctil 15"

Todos los ejes de la máquina se pueden controlar ergonómica e intuitivamente por la unidad de operación central con pantalla táctil. El software interno con interfaz gráfica de usuario, una variedad de programas, una interfaz USB y la conexión de red preparada facilitan el trabajo y garantizan la eficiencia y la productividad. La interfaz USB para importar y exportar datos está preparada para conectarse a la red y realizar mantenimiento remoto.

Memoria de almacenamiento

• Base de datos de herramientas (incl. posición del incisor de 2 ejes e incisor Control)
• Programa de corte (general)
• programas para la función respectiva
• Memoria de los últimos cinco valores de entrada
• Base de datos de las herramientas para importar y exportar, memoria de programa
• Mantenimiento remoto a través de Teamviewer

Funciones

• Estacionamiento (regla paralela, incisor Control)
• Mover los ejes en modo paso a paso
• Desplazamiento incremental de los ejes
• Calculadora
• Funciones de Administrador

Programas de corte / funciones para la mesa escuadradora / tope de corte transversal:

• Corte a inglete
• Corte de brochales (excepto con tope de corte transversal controlado)
• Procesamiento de los planos de corte de un software de optimización de corte
• Corte angular

Programas de corte / funciones en conjunto con un tope de corte controlado:

• Rebajo
• Ranurado
• Ranuras en fila
• Corte oblicuo
• Corte oblicuo plus

(*Opción regla de corte paralelo con control de posicionamiento)

El práctico soporte para listas de piezas con portapapeles A4 está montado en el panel de control superior y siempre mantiene sus listas de piezas a la vista.

Gracias a la integración del software de optimización de corte de Format4 en el concepto de las máquinas y del panel de control, todas las etapas de trabajo pueden ser realizadas desde la central de manera eficaz y rápida. Gracias a la manipulación simple y la pantalla de control de gran comodidad de manejo, ningún aprendizaje es necesario.

La comprobada unidad de alto nivel desarrollado por Format4 en fundición gris ofrece no sólo una gran capacidad y precisión sino que también una suavidad y una eficacia extrema:

• Incisor “Control” de 3 ejes
• Incisor aparcable
• Sensacional: cambio de disco de sierra sin herramientas
• Gran altura de corte, también con el incisor
• Pulverizador para el mecanizado de metales y plástico
• Guía sobre segmentos inclinados “Easy-Glide” en la sierra circular
• Inclinación de la unidad de la sierra 0°-46°
• Eje de sierra circular de gran dimensión sobre dos segmentos de fundición

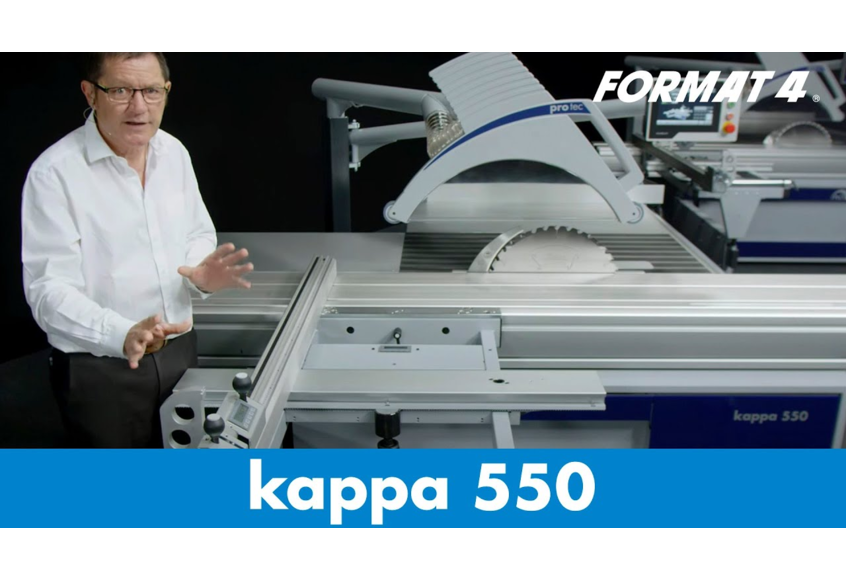

Con su altura de corte de 202 mm, la kappa 550 cancela las limitaciones en su carpintería. ¡Estos son los nuevos valores extremos de las escuadradoras Premium!

146 mm altura de corte con un ángulo de 45° - Facilidad para cortes de inglete en piezas de gran dimensión.

La inclinación de la unidad de sierra circular se realiza a través de la guía de segmento basculante Format-4 „Easy-Glide". Las "guías de zapata de deslizamiento“ colocadas sobre los segmentos basculantes de gran dimensión son de un material sintético, sin desgaste, de alto rendimiento, insensible al polvo y que no requiere en absoluto de lubricación o mantenimiento.

¡El sistema „Easy-Glide“ tiene 6 años de garantía!

• Para un trabajo sin vibraciones
• Mejor transmisión de potencia gracias a la última tecnología de punta de las correas Poly-V
• Estándar: Velocidades 3000/4000/5000 rpm, con motor 15 kW de 2800 y 4000 rpm
• A demanda: velocidad continua 2000-6000 rpm

Los accidentes graves en las escuadradoras son cosa del pasado

• PCS detecta los riesgos de accidente antes del contacto con la hoja de sierra.
• PCS elimina la situación peligrosa en milisegundos.
• PCS no causa ningún tipo de daño a la máquina y a la hoja de corte.
• PCS permite trabajar de forma segura con la hoja de sierra.
• PCS respalda también los cortes inferiores.
• PCS está inmediatamente listo para usarse nuevamente con solo presionar un botón
• PCS no necesita intervalos adicionales de mantenimiento y limpieza.
• PCS funciona sin fuentes de energía externas adicionales y sin sensores externos ni sistemas de video.
• PCS es resistente al polvo y a la suciedad

Aquí usted descubre más sobre PCS®

*PCS^® no reemplaza ninguno de los dispositivos de seguridad obligatorios por ley. La máquina debe ser operada con una cuña divisora y la cubierta protectora de acuerdo con las instrucciones.

Una luz de señal está integrada en el mango de la cubierta de protección superior, que le indica al operador, el estado operativo de PCS® .

Seleccione - cuatro variantes de grupos incisores verdaderamente potentes:

• „Classic" con disco incisor-Ø 120/125 mm
• „Automatic" con elevación y descenso automático
• „Grupo incisor de 2 ejes", altura y posición lateral
• „Control", con 3 ejes controlados (altura, anchura, desplazamiento lateral) y posición de estacionamiento

Todos los grupos combinan tecnologías comprobadas de operación y accionamiento para resultados perfectos de precortado. Esto queda garantizado por el diámetro del disco de corte del incisor de 120/125 mm y la velocidad de 8600 rpm (10.300 rpm con 60 Hz).

¡Nunca más desmonte el incisor, cuando tenga que usar un disco con mayor diámetro! La nueva Format4 aparca el incisor con solo un botón, logrando todo el espacio que necesita y ahorrando tiempo productivo de trabajo. La posición de aparcamiento protege al incisor de ensuciamiento y resinificación.

Gracias a la brida desmontable de la sierra circular y a la superficie desmontable de la mesa, usted puede utilizar portacuchillas ajustables para ranurar de hasta 19,5 mm.

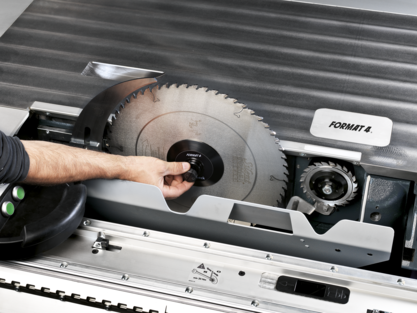

„Quick-Lock" garantiza el cambio rápido y fácil del disco de sierra con sólo una herramienta.

El sistema de fijación no necesita mantenimiento y ofrece confort superior por muchos años: Muy fácilmente recambiará Usted los discos de sierra en un abrir y cerrar de ojos.

Para el mecanizado de metales no férreos su Format4 puede ser equipada con un dispositivo pulverizador. El lubrificante de alto rendimiento se conduce del recipiente pulverizador (a través de conducciones) directamente a la tobera rociadora instalada al lado del disco de sierra.

A pedido, se puede equipar la kappa con iluminación LED y un compartimento de herramientas integrado para 4 hojas de sierra con un diámetro máx. de 400 mm, 1 hoja de sierra con un diámetro máx. de 550 mm más 2 cuchillas divisoras.

Se puede desbloquear y bascular la protección superior con la manija de mando en el área de las mesas. A pedido, la protección superior se puede desbloquear directamente a través de una palanca en la capota.

• Escala de mesa estándar
• Ajuste fino estándar
• Opción indicador digital electrónico para regla de corte paralelo estándar
• Opción posicionamiento dirigido por mando, lectura de la anchura de corte sobre indicador digital electrónico La regla de corte paralelo descansa sobre una bancada de barra redonda sobre la mesa de la sierra circular, es de desplazamiento fácil, casi como flotando en el aire. El agarre rápido manejable de una mano y un ajuste fino permiten un posicionamiento rápido y exacto de la regla de corte paralelo a la medida deseada. La regla de tope de aluminio puede ser desplazada para facilitar una mejor entrada de las piezas o trasladada a la posición horizontal durante el mecanizado de piezas estrechas con el disco de sierra inclinado.

Posicionamiento simultáneo de 3-ejes - permite un 50% de ahorro de tiempo con respecto a otros fabricantes Premium

La regla de corte paralelo puede ser equipada con un indicador digital electrónico. La forma de instalación de la unidad electrónica permite girar el indicador en 90°, así que el valor ajustado se puede leer perfectamente desde el puesto de mando en cualquier posición de la regla. Funciones adicionales tales como la posibilidad de procesamiento incremental le facilitarán el trabajo cotidiano. Otras características importantes:

• Buena visibilidad de los valores gracias a la visualización LED roja luminosa
• Ninguna batería es necesaria gracias a la conexión a la alimentación eléctrica de la máquina
• Reconocimiento automático de la posición elevada o plana del carril
• Compensación de la medida del ancho de los dientes del disco de sierra

El posicionamiento de la regla de corte paralelo se realiza electromecánicamente mediante un eje con rodamientos esféricos libre de polvo, integrado en la mesa de sierra circular. La precisión exacta al 1/10 de mm, la velocidad elevada de desplazamiento así como el posicionamiento simultáneo de la regla de corte paralelo, la altura y la inclinación del disco de sierra, garantizan una economía preciosa del tiempo de trabajo.

• Corrección automática de la medida con el carril de la regla en posición plana
• Posición de estacionamiento de la regla de corte paralelo
• Se evita la colisión de la regla de corte paralelo con el disco de corte gracias a la coordinación de la base de datos de las herramientas con el control de posicionamiento
• Regla de corte paralelo basculante en todo el ancho de corte

Una obra maestra: el carro deslizante, precisión y estabilidad inalcanzable De gran dimensión y concebido para un empleo intensivo “se desliza flotando” el carro deslizante sobre el sistema “X-Roll” una de las tecnologías en rieles más modernas y altamente desarrolladas para el carro deslizante Format4. Gracias a la disposición en X de los rodillos de acero templado, la presión de carga se distribuye de forma óptima en todas las direcciones. El apoyo lineal de los rodamientos de acero sobre las superficies de las guías endurecidas y rectificadas le garantizan una precisión y estabilidad inalcanzable. “X-Roll” le asegura la calidad y precisión que usted espera de su nueva escuadradora. Y aún un motivo más para decidirse por Format4: 10 años de garantía laboral realzan la fiabilidad de “X-Roll”.

El ajuste de la regla de carro para cortes a inglete entre +45° y –45° se hace por medio de la escala graduada integrada en el carro de formatos. El montaje rápido sin herramientas se realiza a través de la ranura en T y los alojamientos laterales en el carro. La escala da hacia el lado del puesto de mando permitiendo, con su dispositivo de lectura óptica sobre el tope, trabajos de ajuste precisos hasta 1100/2050 mm.

• Cómoda sujeción de piezas con la máxima flexibilidad, compatible con todas las escuadradoras y tupías con mesa deslizable.
• Ampliación sencilla gracias al soporte magnético
• Cilindro de seguridad para una máxima protección laboral
• Función de presión para cualquier longitud de carro de formatos
• Altura de sujeción 95 mm
• Fuerza de apriete aprox. 300 kg

El dispositivo electrónico y patentado para doble corte de inglete de Format4 es un accesorio muy valioso para el manejo diario en la sierra circular de formatos. Permite cortes a inglete de piezas de anchuras diversas y con cualquier ángulo. Las anchuras de las piezas (A y B) y los ángulos deseados del marco se registran mediante el teclado de la computadora integrada. El resultado del ajuste se indicado al décimo de mm en la pantalla. Usted debe ajustar el patrón de corte a doble inglete al valor calculado y ya puede empezar con su trabajo. El resultado es exacto. Los topes de las reglas pueden ser ajustados por medio de la escala hasta 1350 mm. Para la compensación de la longitud en dependencia del ángulo ajustado se usan las escalas de nonio, así que la longitud de la pieza puede definirse con exactitud también en caso de cortes de ángulo.

No más pérdida de tiempo por la dificultosa búsqueda a tientas del ángulo y un ajuste y fijación con un cien por ciento de exactitud, sin errores de lectura, son las ventajas del sistema de guía graduada. Los puntos de encaje de alta precisión permiten polígonos a medida tales como 5,625° (1/32); 11,25° (1/16); 22,5° (1/8). Puntos adicionales de encaje en 15°, 20°, 25°, 30°, 35°, 40° y 45° se pueden seleccionar tanto empujando, como golpeando. Cada punto de encaje está equipado con una compensación de longitud. El sistema de guía graduada de alta precisión está calibrado desde fábrica y cada punto de encaje puede ser ajustado en fino individualmente. El sistema de guía graduada, estéticamente integrado en el diseño de la máquina, aumenta su productividad en una relación única de precio-rendimiento.

El carro desplazable con 8 jaulas de rodamientos cilíndricos, con rodillos integrados desplazados sobre guías templadas en el soporte, garantizan una extrema suavidad de desplazamiento con carga máxima. El rango de inclinación con lector digital de -45º a +45º asegura cortes a inglete absolutamente precisos.

La regla transversal en el carro de bandera es fácilmente inclinable en continuo de cero a 45º. La palanca de mano ergonómica, de gran tamaño puede ser operada en cualquier ángulo.

Margen de ajuste en contínuo de –46 a +46°. La lectura del ángulo de ajuste es preciso al 1/100 de grado con visualización LED; incluida en la pantalla TFT para los modelos e-motion. Compensación en longitud por nonio, en la regla con ajustes eléctricos

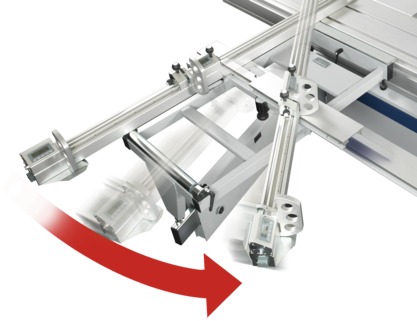

¡Carro de bandera liviano y aparcable! No más problemas montando y desmontando el carro de bandera. El nuevo dispositivo de aparcado de la kappa otorga confort extra y ahorra superficie valiosa en su taller. Queda garantizado también un trabajo ergonómico que protege la espalda.

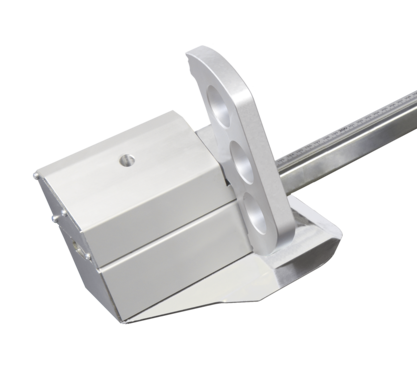

A petición equipamos su Format4 con tope telescópico digital. El indicador digital de este equipo, integrado de forma atractiva, le indica el valor ajustado en décimas de milímetro. Funciones adicionales tales como la posibilidad de procesamiento incremental le facilitarán el trabajo cotidiano.

El ángulo digital y módulo de compensación de longitud "digi-compensation plus" para „X-Roll" o los carros escuadradores tipo paralelogramo compensan con ajustes angulares las posibles diferencias en la longitud del tope telescópico. La comunicación directa con el controlador es similar además al valor de tope de la mordaza del tope en la anchura del diente y de la inclinación del disco de corte. Por lo que siempre se alcanza un tamaño real exacto calibración posterior utilizando los diferentes discos de corte.
