Escuadradora Felder K 540 S

Nro. de artículo WWX-K540S-FE70X

Oferta especial

¿Preguntas sobre el artículo?

Descripción

La sierra de mesa deslizante compacta para grandes exigencias

K 540 S: la evolución de la escuadradora con una eficiencia aún mayor y una altura de corte de 140 mm.

La escuadradora Felder K 540 S en su nueva edición con una unidad de corte avanzada permite una impresionante altura de corte de 140 mm cuando se utiliza un disco de corte de 400 mm. La unidad de incisión eléctrica de 120 mm de diámetro se puede utilizar en combinación con una disco de corte de Ø 350 mm para una productividad profesional.

También el dispositivo de protección abatible superior y el carro deslizante con "X-Roll" y el segmento de inclinación "Easy-Glide" ofrecen condiciones de trabajo de alto nivel profesional. La unidad de incisión eléctrica, el carro deslizante "X-Roll" patentado de hasta 3200 mm y el tope de longitud de hasta 2600 mm cumplen todos los requisitos para grandes tareas.

La eficiencia se combina con la facilidad de uso: impresionante altura de corte de 140 mm con un diámetro de 400 mm
Uso combinado de incisor eléctrico de Ø 120 mm con un disco de corte de Ø 350 mm
Sistema giratorio "Easy-Glide" con 6 años de garantía.
Carro deslizante patentado "X-Roll" con 10 años de garantía
Longitud de corte 2500–3200 mm
Suavidad de marcha y precisión con carga máxima: mesa del carro escuadrador macizo 1300
Regla de carro escuadrador 2600 mm (1300 o 3200 mm opcional)

Puntos fuertes & Detalles

La nueva unidad escuadradora: la eficiencia se encuentra con el confort de manejo

La avanzada unidad escuadradora con guía de segmento giratoria "Easy-Glide" patentada impresiona con una altura de corte de 140 mm cuando se utiliza un disco de corte de Ø 400 mm. La unidad de incisión eléctrica de 120 mm de diámetro se puede utilizar en combinación con una disco de corte de Ø 350 mm.

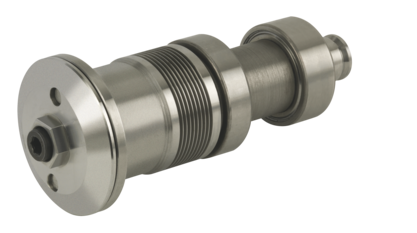

Husillo de sierraEl eje de sierra circular electrónicamente equilibrado y a soporte doble, es arrastrado por una correa Poly-V. Así la transmisión de la potencia del motor sobre el disco de sierra es optimizada al máximo.

Unidad del incisor

El incisor de Ø 120 mm accionada eléctricamente garantiza cortes sin astillas y es perfecto para materiales con una superficie ligeramente abrasiva. La hoja del incisor se puede ajustar en altura sin juego mediante tornillos de ajuste de fácil acceso.

Trabajos de ranuradoLos grupos de la sierra circular de la serie 500 de Felder permiten hacer unos trabajos de ranurado. Gracias a la brida de la sierra circular y a la placa de mesa amovibles, se puede posicionar herramientas para ranurar de concepción especial Felder.

La nueva protección superior de FELDERSeguridad laboral superior y máxima flexibilidad en el mecanizado de piezas grandes: la nueva protección superior de Felder puede inclinarse de manera rápida y sencilla y está siempre disponible donde se la necesite.

X-Roll - Sistema de guía de alta precisiónDesde 1990 convence con su sistema de guía lineal, invento exclusivo de Felder. El carro de formato de alta calidad con la tecnología “X-Roll” tiene 10 años de garantía y proporciona suavidad inigualable y es absolutamente libre de mantenimiento. Los rodillos en forma de X se mueven suavemente sobre las guías.

Prensor neumático

Cómoda sujeción de piezas con la máxima flexibilidad, compatible con todas las escuadradoras y tupías con mesa deslizable.
Ampliación sencilla gracias al soporte magnético
Cilindro de seguridad para una máxima protección laboral
Función de presión para cualquier longitud de carro de formatos
Altura de sujeción 95 mm
Fuerza de apriete aprox. 300 kg

EGL 1350

¡ÚNICO! El dispositivo para doble corte a inglete patentado por Felder, le permite hacer cortes a inglete en piezas con diferentes grosores y en el ángulo deseado. Funciona así de simple: ingrese en el teclado del ordenador integrado el ángulo total deseado g, los grosores de la pieza A y B – compruebe las medidas de ajuste a + b y ajuste el dispositivo para doble corte a inglete. Los carriles de tope en la regla de tope pueden ser ajustados hasta 1350 mm por escala. Según el ángulo de ajuste quedan a su disposicón la longitud de compesación en la escala de nonio, de tal manera que usted puede ajustar exactamente el largo de las piezas en los cortes de ángulo.

Regla de carro (Opcional)Regla de carro 1300 mm para cortes a inglete entre +45° y –45° se monta sin herramientas en el carro de formatos de aluminio. Un tope al final proporciona la posición exacta de 90°. La escala está inclinada hacia el operario y facilita cómodamente la lectura del valor de ajuste deseado hasta 2000 mm. La mordaza del tope fue construida de tal manera que una pequeña “nariz” encaje en la ranura prevista en la regla del carro. Por ello se pueden colocar en las mordazas del tope, unos ángulos puntiagudos cortados a inglete.

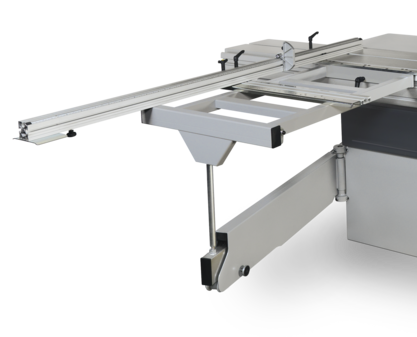

Carro de bandera 1300El carro de bandera permite trabajar piezas pesadas y de grandes dimensiones con el carro desplazable de formatos. Cuatro sistemas de rodamiento esféricos en la prolongación telescópica del carro de bandera garantizan la mejor precisión y suavidad de desplazamiento. El tope telescópico con sistema de montaje y la escala ergonómica o la óptica de lectura en la galga de tope garantizan un ajuste preciso y cortes transversales de hasta 2600 mm. El tope transversal se puede inclinar entre 90° y 45° y tiene una galga de tope de serie. Para la posición de 90° se dispone de una posición de bloqueo fija.

Graduación INDEX para doble corte de ingleteAjustes de inclinación en el punto exacto, trabajos eficientes y el ajuste y fijación eficientes, posibilitan el sistema de guía graduada.

Carro de bandera con rodillo de apoyo

Para cortes de sección y de formato de placas grandes
Carril de suelo ajustable en altura, Longitud total 4,5 m – contiene 3 segmentos

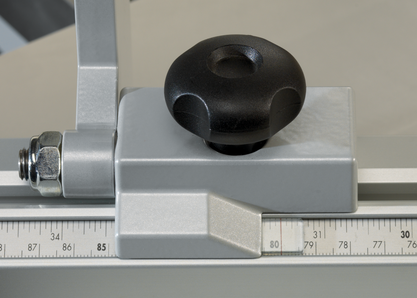

Escala de topeLa escala está inclinada hacia el operario y facilita cómodamente la lectura del valor de ajuste deseado hasta 2000 mm.

Datos técnicos

Diámetro disco de sierra [mm]	300 – 400
Altura de corte [mm]	140
Pivotante	90° bis 45°
Velocidad (rpm)	4000
Ancho de corte [mm]	800
Potencia (CV)	7,5
Potencia [kW]	5,5
Frecuencia [Hz]	50
Voltaje [V]	3 x 400
Conexión de aspiración para protector de sierra circular (mm)	120
Peso (Kg)	740
