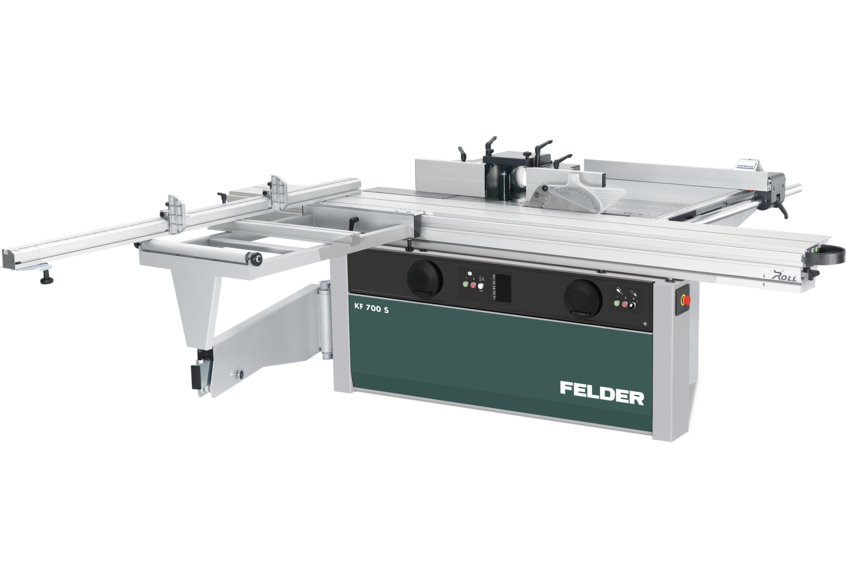

Formátovací pila se spodní frézkou Felder KF 700 S Professional

Obj. č. WWX-KF700SP-FE70X

Řezná délka: 2500–3200 mm
Řezná šířka: 800–1250 mm
Řezná výška: 104 mm
Otvor ve stole frézky: 230 mm
Frézovací pravítko pro nástroj o průměru max.: 230 mm
Rychlovýměnný systém frézovacího hřídele, Standard

Rychlá nabídka

Máte dotazy k tomuto výrobku?

Popis

Dva profesionální stroje v jednom kombi stroji

Formátovací pila se spodní frézkou s náklopným hřídelem – dva plnohodnotné dřevoobráběcí stroje spojené společností Felder do nepřekonatelné kombinace kotoučové pily a frézky KF 700. Inovativní detailní řešení, osvědčené technologie Felder a bezchybné součástky pro perfektní obrábění dřeva – řešení pro každý požadavek.

Výhody & Detaily

„Power-Drive“ (Pilový kotouč)Stejně tak můžete s přesností na desetinu milimetru nastavit výšku a úhel naklopení pilového kotouče. Pro přesnější nastavení vám i v tomto případě slouží tlačítka a přehledné LED displeje, abyste měli k dispozici aktuální skutečné hodnoty.

Pilová jednotka «104»Pilová jednotka FELDER „104“ Nový agregát kotoučové pily Felder „104“ je kompletně vyroben z litiny a splňuje nejvyšší požadavky na moderní obrábění dřeva.

Řezná výška 104 mm při průměru pilového kotouče 315 mm

Elektromotorické nastavení výšky kotoučové pily (Power-Drive K1)

Elektromotorické výškové a úhlové nastavení pilové jednotky s LED zobrazením polohy („Power-Drive“) K2

Výškové přestavení pomocí přesného lineárního vedení

Optimální výsledek odsávání z kompletně pod stolem uzavřeného sacího kanálu

Velkoryse dimenzovaný, dvojitě uložený hřídel kotoučové pily

Hřídel kotoučové pilyElektronicky vyvážený, dvojnásobně uložený pilový hřídel je poháněn mnohonásobně drážkovaným plochým řemenem. Tím je zajištěn maximálně bezztrátový přenos výkonu motoru na pilový hřídel.

“Easy-Glide” - 6 let záruka

Patentované vedení náklopných segmentů Easy-Glide vyhovuje nejnáročnějším požadavkům odběratelů z malovýrobních a průmyslových provozů. Přesné dvojité zavěšení s nuceným vedením garantuje maximální odolnost při zatížení, naklápění bez vůle a plně bezúdržbový provoz. Extrémní lehkost chodu a vysokou životnost vedení náklopných segmentů zajišťuje speciální, vysoce zatížitelný syntetický materiál. Díky plastovému materiálu, který se osvědčil v kosmonautice a stavbě zdymadel, je systém vedení náklopných segmentů naprosto bezúdržbový, odolný proti prachu a nevyžaduje jakékoli mazání. Díky 6 leté záruce výrobce nabízí toto systémové řešení Felder spolehlivost po mnoho let.

Předřezová jednotkaPro čisté řezy velkoplošných povrstvených materiálů. Pilový kotouč závislé i nezávislé předřezové jednotky lze snadno stranově i výškově nastavit.

DrážkováníPilová jednotky Serie 700 vám umožňuje rovněž provádění drážkovacích prací. Díky odnímatelné pilové přírubě a vyjímatelné vložce v litinovém stolu je možné upínat speciální, firmou Felder vyvinuté, stavitelné drážkovací nástroje.

Nový horní odsávací kryt FELDERNejvyšší bezpečnost práce a maximální flexibilita při zpracování obrobků velkého formátu: nový horní odsávací kryt Felder se dá rychle a jednoduše odsunout a je vždy tam, kde jej právě potřebujete.

Paralelní pravítkoŘezná šířka činí standardně 800 mm, na přání 1250 mm. Paralelní pravítko lehce přesunete do Vámi zvolené polohy, snadno a jednoduše jej jednou rukou zaaretujete a pomocí jemného nastavení nastavíte přesnou polohu. Odečítací stupnice je přehledná a je zapuštěna pod úroveň stolu. Paralelní pravítko lze přesouvat podélně podél kotouče. Pro řezání extrémně úzkých obrobků při naklopeném kotouči lze pravítko překlopit do vodorovné polohy.

Elektronické digitální zobrazení řezné šířkyParalelní pravítko lze vybavit digitálním odečtem. Dokonalá integrace elektroniky umožňuje otáčením displeje o 90° shlédnout zobrazenou polohu pravítka z různých pracovních poloh. Dodatečné funkce displeje, jako například přírůstková (řetězcová) vám usnadní vaší každodenní práci.

X-Roll - Přesný systém vedeníNepřetržitě rozvíjený systém lineárního vedení exkluzivně ve strojích značky Felder přesvědčuje od roku 1990. Kvalitní technologie vedení u formátovacího posuvného stolu „X-Roll“ desetiletou zárukou Felder nabízí nepřekonatelně tichý chod a nevyžaduje vůbec žádnou údržbu. Vodicí válce uspořádané do tvaru písmene x se pohybují bez tření na tvrzených vodicích plochách.

Ovládání elektromotorů z madla stoluNa přání vybavíme vaši 700 zapínáním motorů z madla formátovacího stolu - vychutnejte si tuto výhodu!

Pneumatický přítlak

Pohodlné upínání obrobků při maximální flexibilitě, použitelné pro všechny formátovací pily a spodní frézky s posuvným stolem.

Jednoduché upevnění řídící jednotky, díky magnetickému držáku

Bezpečnostní pneumatický upínák pro maximální ochranu

Funkce přítlačného trámce pro každou délku posuvného stolu

Upínací výška 95 mm

Upínací síla cca. 300 kg

EGL 1350JEDINEČNÉ! Patentovaná oboustranná úhlová šablona Felder umožňuje přesné pokosové řezy rozdílně širokých dílců spojených v libovolném úhlu. Ovládání je tak jednoduché! Zadáte na klávesnici požadovaný úhel spojení a šířky obou dílců. Hodnoty příslušného nastavení odečtete na displejích a následně nastavíte hodnotu úhlů. Posuvné dorazy lze díky prodloužení nastavit až do délky 1350 mm. Hodnota nastavení se přehledně odečítá na stupnici. Délková kompenzace nastavení posuvného dorazu zaručuje přesné řezy při libovolných úhlech.

VýložníkMasivní výložníkový stůl umožňuje zpracování velkých a těžkých obrobků. Nejvyšší přesnost a klidný chod zajišťuje osm kuličkově uložených vodicích kladek v teleskopickém ramenu výložníku. Pro perfektní individuální obrábění dřeva můžete kotoučovou pilu Felder volitelně vybavit výložníkovým stolem Felder 1300 nebo verzí Premium 1500. Na přání lze domontovat navalovací váleček na konec výložníku.

Indexový systém stupňového rastruJiž žádné chyby při odečtu ze stupnice a noniu. Již žádné ztráty času při umísťování pravítka do požadované polohy. 100 % přesné polohování a upínání bez ztráty času a bez odečítacích chyb, jsou přednostmi úhlové šablony Format-4. Přesné polohy dovolují zhotovování přesných mnohoúhelníků jako např. 5,625° (32 úhelník), 11,25° (16 úhelník), 22,5° (8 úhelník). Dodatečné polohy v 15°, 20°, 25°, 30°, 35°, 40° a 45° jsou určeny pro obě polohy pravítka. Každá úhlová poloha umožňuje délkovou kompenzaci. Přesná úhlová šablona Felder je již továrně nastavena, případně ji lze kdykoliv přenastavit. Pravítko se pohodlně upevňuje pomocí excentrické upínací páky. Úhlová šablona, jejíž konstrukce odpovídá dokonalé konstrukci celého stroje, jistě zvýší vaší produktivitu a to při jedinečném poměru cena/výkon.

Výložníkový stůl s podlahovým opěrným válečkem

Pro přířezy a formátovací řezy deskových materiálů o velkých rozměrech

Podlahová lišta výškově nastavitelná, Celková délka 4,5 m – skladající se ze třech segmentů

Posuvný dorazNa přání: Posuvný doraz s digitálním odečtem, pro nastavení s přesností na 0,1 mm

Power-Drive (Frézovací jednotka)Plně elektronické řízení „Power-Drive“ nabízí naprostou přesnost nastavení a opakování. Nastavení výšky a úhlu frézovacího hřídele se upravuje pomocí otočného ovladače, jemné nastavení s přesností na desetinu milimetru se provádí pomocí tlačítka. Číslicový LED displej na ovládacím panelu Vás informuje v reálném čase o aktuální skutečné hodnotě.

Frézovací pravítko „230”

Doraz je dimenzován na frézovací nástroje do max. Ø 230 mm. Jemné nastavení vodící plochy–5 až +25 mm. Odsávání probíhá prostřednictvím integrované odsávací příruby

Bezpečnostní pravítkoBezpečnostní lišty pro průběžné vedení obrobku podél frézovacího pravítka (příslušenství na přání).

Frézovací jednotka «700»

Frézovací jednotka Felder Serie 700 posouvá technologický vývoj o kus dál!

Využitelná výška frézovacího hřídele nad rovinou stolu 115 mm (140/160 mm)
Vřeteno frézkyfrézovacího hřídele
Snadná změna otáček z přední strany
Vysokootáčkový hřídel pro stopkové frézy s 15.000 ot/min
Elektromotorické výškové nastavení s digitálním odečtem na displeji
Elektromotorické úhlové nastavení s digitálním odečtem na displeji
4 otáčky 3500, 6500, 8000, 10.000 ot/min.
Naklápění směrem dozadu 90°- 45°
Přesné oboustranné zavěšení s nuceným vedením
Rybinové vedení výškového přestavení
Optimální útlum chvění díky těžké litinové jednotce

Naklopení frézovacího hřídele 90°–45°Správné naklopení frézovacího hřídele Felder směrem dozadu poskytuje komfortní obsluhu:

bezpečná práce

možnost opracování neomezeně velkého obrobku

možnost umístění podavače přímo nad místo styku materiálu s nástrojem

precizní opracování

vynikající odvod odfrézovaného materiálu

Rychlovýměnný systém frézovacího hřídeleVýhody rychlovýměnného systému frézovacích hřídelů Felder:

Jednoduchá a rychlá výměna různých druhů hřídelů

Použití hřídelů s různými průměry 30, 32, 35, 40, nebo 50 mm, 1¼“

Použití vysokootáčkových frézovacích hřídelů Felder (15.000 ot/min) pro upnutí stopkových fréz nebo vysokorychlostních nástrojů

Automatické nastavení pro opakování operací při sériovém frézování

Otvor ve frézovacím stolu 230 mmVelký otvor ve frézovacím stolu Vám poskytuje vysokou bezpečnost práce: dostatečně dimenzované výplňové frézy a i drážkovací a čepovací nástroje mohou být usazeny pod rovinou stolu.

Čepování a drážkováníVelkoryse dimenzovaný čepovací a drážkovací stůl, koncipovaný pro nejvyšší zatížení, se „vznáší“ na vedení „X-Roll“, které je představitelem moderní vyspělé technologie vedení. Díky uspořádání válečků do X se vzniklé zatížení optimálně rozvádí do všech stran. Lineární pohyb ocelových válečků po kalených a broušených vodících plochách zaručuje nebývalou přesnost a lehkost chodu. „X-Roll“ Vám zaručuje kvalitu a přesnost, kterou očekáváte od Vaší nové frézky s naklápěcím hřídelem. A vedle toho existují i další důvody pro rozhodnutí ve prospěch produktů Felder: výrobcem garantovaná 10letá záruka potvrzuje spolehlivost vodícího systému „X-Roll“.

Prodloužení stoluÚprava velikosti stolu dle potřeby Systém přídavného prodloužení stolu Felder se osvědčuje již od roku 1969. S minimálním počtem úkonů a bez nářadí si zvětšíte užitečnou plochu stolu Vašeho stroje až o 500 mm příčně a až o 2000 mm podélně.

PodavačeStandardní frézovací operace jsou díky použití podavače přesné a čisté
