Přesná okružní pila pro náročné uživatele

Přesná kotoučová pila K3 je určena pro nejrůznější přesné práce v drobné a průmyslové výrobě. Přesné podélné, pokosové a formátovací řezy na formátovacím stole s přesným vedením podél paralelního pravítka. To jsou požadavky, které jako profesionál od své okružní pily očekáváte.

K 3 winner vám nabízí množství detailů, které byste u jiných pil těžko hledali. Například přesnou pilovou jednotku, pravítko s měrkou naklopenou směrem k obsluze a odečítací lupou pro přesné nastavení, nebo jemně stavitelné paralelní pravítko posuvné po kruhovém profilu.

K3 winner s výbavou comfort je formátovací pilou s vysoce ceněnou technikou HAMMER, jedinečným komfortem obsluhy a dokonalým řešením všech důležitých detailů. Výbava comfort za zvýhodněnou cenu obsahuje například formátovací stůl s řeznou délkou 2000 mm a profesionálně řešený výložník.

Hammer. Cenově výhodná funkčnost a spolehlivost

Hammer je od roku 1997 synonymem kvalitních a zároveň cenově výhodných dřevoobráběcích strojů pro domáckou výrobu a malé podniky. Výrobky se vyznačují stabilitou, dlouhou životností, nenáročností na místo a přesným provedením. Jsou to kvalitní produkty, s nimiž je obrábění dřeva prostě zábava.

Nejlepší technická řešení v jednom

… a proč se mám nyní rozhodnout pro Hammer

Skvělý poměr ceny a výkonu
Jistota správného rozhodnutí na mnoho let
Moderní technologie
Masivní stoly z šedé litiny a pracovní jednotky
Kvalitní, originální a do detailu propracovaná řešení už v standardní výbavě
Dokonalé zpracování díky nejpřísnější kontrole kvality
Vysoký komfort obsluhy
Klasický design
Kvalita a přesnost z Rakouska
Kompaktní funkčnost
Na vyžádání v mobilním provedení
Minimální náročnost na prostor
Velmi rychlé přestavení

Detaily

Plynulé naklápění v rozmezí 90 a 45° garantuje přesný pokosový řez. V pozici 90° a 45° zajistí krajní dorazy přesné polohování, velkoryse dimenzovaná stupnice usnadňuje přesné nastavení a odečítání příslušných hodnot.

Předřezávací jednotka pro čisté řezy v laminovaných materiálech. Pomocí sad kroužků lze přesně nastavit šířku řezu dvoudílného předřezávacího kotouče na použitý hlavní kotouč. Pohon předřezávacího kotouče je mechanický proti směru hlavního kotouče.

Každá okružní i formátovací pila Hammer může být již ve výrobě připravena pro použití speciálních stavitelných drážkovacích nástrojů. Přestavitelný drážkovací nástroj je namontován na hřídeli kotoučové pily a umožňuje drážkování a čepování v šířce, kterou lze plynule nastavit od 8 do 19,5 mm.

Hliníkový formátovací posuvný stůl spoluurčuje přesnost už od prvního řezu. Garantovaná stabilita a přesnost značky Hammer: silně žebrovaný, frézovaný a eloxovaný hliníkový mnohokomorový profil zaručuje společně s kvalitním vodícím systémem lehký chod bez vůle.

Pokosové pravítko, které lze plynule nastavit v rozsahu od +45° do -45°, umožňuje přesné řezy pod úhlem a pokosové řezy. Stupnice integrovaná v hliníkovém formátovacím posuvném stole usnadňuje přesné nastavení. Krajní doraz pro přesnou pozici 90° garantuje absolutní přesnost při opakovaném nastavení. Délková stupnice na hliníkovém zkracovacím pravítku o délce 900 mm je nakloněná na stranu obsluhy a umožňuje tak pohodlné odečítání přesné nastavené hodnoty. Ve spojení s optickým odečítáním integrovaným v čelistech délkového dorazu je zaručeno velmi přesné nastavení a tím i naprosto přesný výsledek obrábění.

Přenos síly na hřídel kotoučové pily nebo vřeteno frézky zajišťuje velkoryse dimenzovaná dosedací plocha klínového řemenu v tvaru "V". Díky tomuto řešení je styková plocha mezi hnacím řemenem a řemenicí větší, což redukuje prokluzování a zajišťuje optimální, téměř bezztrátový přenos síly motoru na hřídel kotoučové pily a vřeteno frézky.

Obráběcí stroje řady Hammer dokážou zázraky, pokud jde o úsporu místa. Díky účelnému designu si stroje Hammer najdou místo i v té nejmenší dílně. Každý model Hammer lze navíc v případě potřeby vybavit pojezdovým zařízením a tím získat ještě více volného místa.

Stabilita, funkčnost a spolehlivost z Rakouska – dřevoobráběcí stroje Hammer jsou špičkové produkty firmy Felder Program Hammer je od roku 1997 synonymem vysoce kvalitních a přitom cenově dostupných dřevoobráběcích strojů pro řemeslnou výrobu a malé průmyslové podniky. Modely koncipované speciálně pro tuto skupinu zákazníků se dnes vyrábějí ve variantách výbavy basic, winner a perform a nabízejí za příznivou cenu řešení, která splňují nejrůznější požadavky. Mnohaletá zkušenost s konstrukcí strojů, rakouská řemeslná zručnost, přísné standardy kvality a osvědčená systémová řešení Felder jsou ingredience, z nichž se skládají vynikající dřevoobráběcí stroje, které jsou zárukou vysoké výkonnosti a spokojenosti na mnoho let. Pod značkou Hammer najde každý – od nadšených amatérů až po průmyslové provozy – spolehlivé stroje pro dokonalé obrábění dřeva.

Obrábění dlouhých a těžkých obrobků bez pomocníka není na strojích Hammer žádný problém! Systém prodloužení stolu Hammer se už nesčetněkrát osvědčil na celém světě – s minimálním počtem úkonů a bez nářadí lze prodloužení stolu namontovat na kterýkoli model Hammer. Opěrná plocha se díky tomu zvětší na každé straně pracovního stolu o 400 nebo 800 mm. Při využití všech možností se tak délka délka stolu zvětší o 1600 mm!

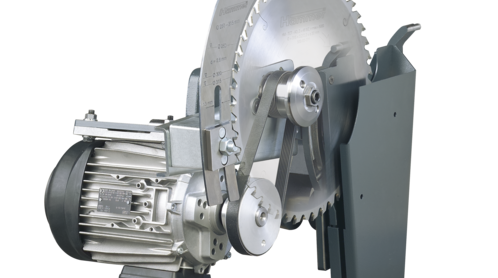

Jednotka kotoučové pily Hammer udivuje klidným chodem, přesností a mimořádným komfortem obsluhy. Výška řezu 103 mm vychází vstříc požadavkům nejnáročnějších uživatelů. Kotouč o průměru až 315 mm lze úplně spustit pod stůl kotoučové pily. Kotouč je snadno přístupný a výměna kotouče je doslova hračka pro děti.

K3 winner Comfort

Při opracování rozměrných a těžkých obrobků poskytuje výložníkový stůl větší dosedací plochu a přesnost. Ve spojení s hliníkovým zkracovacím pravítkem 900 nebo 1300 a prodloužením zkracovacího dorazu se model Hammer s výložníkovým stolem stane plnohodnotnou, velkou formátovací pilou.

Pomocí západkového čepu lze pravítko nastavit na úhel nejen v krocích po 5°, ale i v poloze 22,5°.

Řeznou šířku na stole kotoučové pily lze plynule nastavit od 0 do 800 mm (0-1250 mm). Stupnice zabudovaná do dorazové lišty zajišťuje přesné nastavení hliníkového paralelního dorazu v požadované pozici. Hliníkové dorazové pravítko lze plynule polohovat ve směru řezu, což Vám umožní dosáhnout při opracování dlouhých obrobků lepšího přísunu a zajistí maximální přesnost obrábění. U pokosových řezů s naklopeným pilovým kotoučem lze hliníkové dorazové pravítko přesunout z horní polohy do "úzké" polohy. Tím dosáhnete úzké dorazové hrany, která umožňuje paralelní řezy velmi úzkých obrobků. Jemné nastavení Hammer, které se dodává jako volitelná výbava, umožňuje dosáhnout ještě jemnější nastavení hliníkového paralelního dorazu s přesností na desetinu milimetru.

K3 winner

Pomocí západkového čepu lze pravítko nastavit na úhel nejen v krocích po 5°, ale i v poloze 22,5°.

K3 basic

Řeznou šířku na stole kotoučové pily lze plynule nastavit od 0 do 700 mm. Stupnice zabudovaná do dorazové lišty zajišťuje přesné nastavení hliníkového paralelního dorazu v požadované pozici. Hliníkové dorazové pravítko lze plynule polohovat ve směru řezu, což Vám umožní dosáhnout při opracování dlouhých obrobků lepšího přísunu a zajistí maximální přesnost obrábění. U pokosových řezů s naklopeným pilovým kotoučem lze hliníkové dorazové pravítko přesunout z horní polohy do "úzké" polohy. Tím dosáhnete úzké dorazové hrany, která umožňuje paralelní řezy velmi úzkých obrobků. Jemné nastavení Hammer, které se dodává jako volitelná výbava, umožňuje dosáhnout ještě jemnější nastavení hliníkového paralelního dorazu s přesností na desetinu milimetru.

Řezná délka: 2050 mm
Formátovací posuvný stůl se čtyřkomorovou zkrutu odolnou konstrukcí
Řezná šířka: 800 mm
Řezná výška: 103 mm

Rychlá nabídka

Řezná délka: 1300–2050 mm
Formátovací posuvný stůl se čtyřkomorovou zkrutu odolnou konstrukcí
Řezná šířka: 800 mm
Řezná výška: 103 mm

Rychlá nabídka

Řezná délka: 800 mm
Formátovací posuvný stůl se čtyřkomorovou zkrutu odolnou konstrukcí
Řezná šířka: 700 mm
Řezná výška: 103 mm

Rychlá nabídka

Technické údaje

Elektrovýbava

K3 basic

K3 winner

K3 winner Comfort

001

3x 400 V

K3 basic

K3 winner

K3 winner Comfort

003

1x 230 V, Výkon motoru 4,0 PS (3,0 kW) S6/40%

K3 basic

K3 winner

K3 winner Comfort

004

50 Hz

K3 basic

K3 winner

K3 winner Comfort

005

60 Hz

K3 basic

K3 winner

K3 winner Comfort

007

Výkon motoru 4,0 PS (3,0 kW) S6/40%

K3 basic

K3 winner

K3 winner Comfort

Další nouzové zastavení

K3 basic

K3 winner

K3 winner Comfort

002

3x 230 V

K3 basic

K3 winner

K3 winner Comfort

008

Výkon motoru 5,5 PS (4,0 kW) S6/40%

K3 basic

K3 winner

K3 winner Comfort

Pilová jednotka

K3 basic

K3 winner

K3 winner Comfort

Pilová jednotka Ø 250–315 mm, otáčky pilového kotouče 4800 ot/min

K3 basic

K3 winner

K3 winner Comfort

Naklopení pilového kotouče 90°–45°, řezná výška max. 103 mm

K3 basic

K3 winner

K3 winner Comfort

Stůl pro pilu a frézku v mm

K3 basic

860 x 300 mm

K3 winner

950 x 385 mm

K3 winner Comfort

950 x 385 mm

Plynule stavitelná řezná šířka

K3 basic

0–700 mm

K3 winner

0–800 mm

K3 winner Comfort

0–800 mm

Příprava pro stavitelné drážkovací nástroje do 19,5 mm šířky

K3 basic

K3 winner

K3 winner Comfort

nastavitelné paralelní pravítko

K3 basic

K3 winner

K3 winner Comfort

Jemné nastavení paralelního pravítka winner/basic

K3 basic

K3 winner

K3 winner Comfort

Závislá předřezová jednotka Ø 80 mm

K3 basic

K3 winner

K3 winner Comfort

Řezná šířka 800 mm v celém profilu stolu

K3 basic

K3 winner

K3 winner Comfort

Plynule stavitelná řezná šířka 1250 mm

K3 basic

K3 winner

K3 winner Comfort

Paralelní pravítko winner s vedením po kruhovém profilu

K3 basic

K3 winner

K3 winner Comfort

Profesionální paralelní pravítko s upevňovacím segmentem z šedé litiny, Řezná šířka 800 mm

K3 basic

K3 winner

K3 winner Comfort

Profesionální paralelní pravítko s upevňovacím segmentem z šedé litiny, Řezná šířka 1250 mm

K3 basic

K3 winner

K3 winner Comfort

Jemné nastavení paralelního pravítka profi

K3 basic

K3 winner

K3 winner Comfort

Formátovací stůl

K3 basic

K3 winner

K3 winner Comfort

130

Formátovací stůl 800 mm, délka formátovacího stolu 865 mm*

K3 basic

K3 winner

K3 winner Comfort

131

Formátovací stůl 1250 mm, délka formátovacího stolu 1300 mm*

K3 basic

K3 winner

K3 winner Comfort

132

Formátovací stůl 2000 mm, délka formátovacího stolu 2050 mm*

K3 basic

K3 winner

K3 winner Comfort

Výložníky a pravítka

K3 basic

K3 winner

K3 winner Comfort

164

Pokosové pravítko 900 mm pro stoly

K3 basic

K3 winner

K3 winner Comfort

165

Prodloužení pokosového pravítka o 750 mm (#164)

K3 basic

K3 winner

K3 winner Comfort

160

Výložník 1100

K3 basic

K3 winner

K3 winner Comfort

163

Úhlová šablona výložníku (#160/161)

K3 basic

K3 winner

K3 winner Comfort

166

Pravítko 1300 mm pro výložník 1100 (#160)

K3 basic

K3 winner

K3 winner Comfort

168

Pravítko výložníku 1300 mm místo pokosového pravítka 900 mm (#160)

K3 basic

K3 winner

K3 winner Comfort

Ostatní parametry

K3 basic

K3 winner

K3 winner Comfort

Hmotnost v kg (při průměrné výbavě)

K3 basic

310

K3 winner

350

K3 winner Comfort

Důležité příslušenství

K3 basic

K3 winner

K3 winner Comfort

210

Pojezdové zařízení bez oje

K3 basic

K3 winner

K3 winner Comfort

211

K3 basic

K3 winner

K3 winner Comfort

212

Odklopné uchycení pro podavač

K3 basic

K3 winner

K3 winner Comfort

221

úprava pro zámořskou dopravu

K3 basic

K3 winner

K3 winner Comfort

223

Tepelně ošetřená paleta dle předpisů IPPC

K3 basic

K3 winner

K3 winner Comfort

Hmotnost

K3 basic

K3 winner

K3 winner Comfort

Hmotnost v kg (při průměrné výbavě)

K3 basic

K3 winner

K3 winner Comfort

280/350 kg

Legenda S ... Standardní výbava O ... volitelná výbava W ... Možnost výběru - ... nelze dodat
