CNC apdirbimo centrai profit 60N

9 kW galios ir iki 24 000 aps./min pagrindinis variklis valdomas naudojant keitiklį ir yra pritvirtintas tiesiogiai prie Z ašies. Dvi linijinės kreipiančiosios užtikrina aukštą tikslumą vertikaliai. Elektro velenas nustatomas su nušlifuoto srieginės kreipiančiosios pagalba. Įrankių tvirtinimas vykdomas automatiškai su HSK F63 griebtuvu. Tinkamą įrankių tvirtinimą kontroliuoja jutikliai ir jie patvirtinami prieš pradedant naudoti centrą. Įrankių laikiklis valomas pneumatiškai.

Smart Zoning siūlo prie centro greitą plokštės supjovimą keletais skirtingų formatais, kurių matmenys yra 3090mm x 2100mm 7"x10"/3090mm x 1530mm 5"x10"/ 2500mm x 1250mm 4"x8". Galima labai greitai keisti plokštės formatus iš vieno į kitą.

Dviejų pavarų portalo šonuose konstrukcija užtikrina maksimalų apdirbimo operacijų tikslumą ir pakartojamumą.
Krumplinė pavara su krumpliastiebiu X ir Y kryptimis užtikrina maksimalų judėjimo greitį, todėl apdirbimo ir įrankių keitimo laikas yra trumpiausias.

Įrankio ilgis matuojamas tiksliai ir visiškai automatiškai ant staklių. Nustatyta vertė automatiškai išsaugoma ir perkeliama į F4Toolbox įrankių duomenų bazę. Galima matuoti cilindrinius frezavimo peilius iki Ø 80 mm.

Gręžimo galva DH 8

8 vertikalių špindelių
Eiga = 70 mm, maks. grąžto ilgis = 70 mm, o veleno skersmuo D = 10 mm.
Visi velenai yra varomi varikliais ir gali būti naudojami atskirai. Sukimosi greitį galima reguliuoti iki 6000 aps/min.
Gręžimo blokas apima visą darbo zoną.


Gręžimo galva DH 16

19 pozicijų linijinis įrankių laikiklis užtikrina greitą įrankių keitimą, sumažina suslėgto oro suvartojimą ir suteikia daugiau nei pakankamai vietos įrankiams.

Tepalas pneumatiniu būdu tiekiamas į X, Y ir Z ašių tepimo taškus reguliariais intervalais, kaip nurodyta staklių valdymo sistemoje. Integruotas pažangus tepimo agregatas užtikrina pastovų tepalų kiekį ir apsaugo nuo per didelio guolių tepimo.

Bamperinė saugos technologija leidžia tiesiogiai prieiti prie CNC apdirbimo centro, nesukeliant pavojaus darbo saugai. Daugybė jutiklių, įmontuotų paminkštintuose bamperiuose, fiksuoja kiekvieną prisilietimą ir patikimai apsaugo jus potencialiai pavojingose situacijose, nedelsiant sustabdant programą.

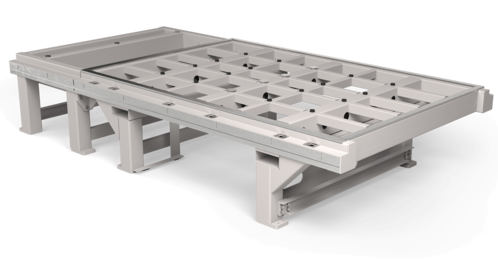

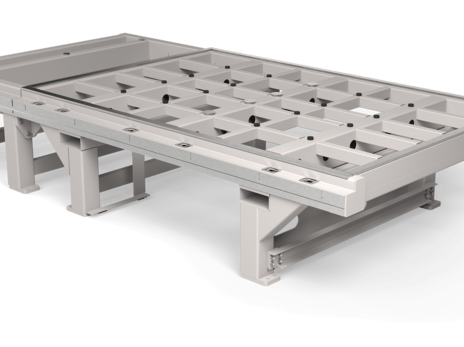

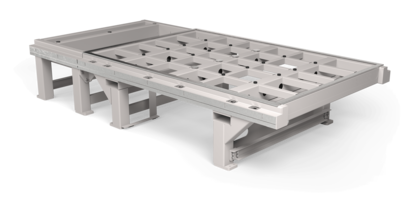

Nesting machining center featuring a solid, vibration-optimized machine frame. The electro-welded steel construction, with its specially designed ribbing, ensures exceptional stability and minimizes vibrations even at high processing speeds.

This results in consistently precise routing patterns, high process reliability, and reproducible results – the foundation for powerful and durable nesting operations in industrial applications.
