Die geniale Format4 Formatkreissäge mit Doppelschwenkung für Winkelschnitte in allen Lagen

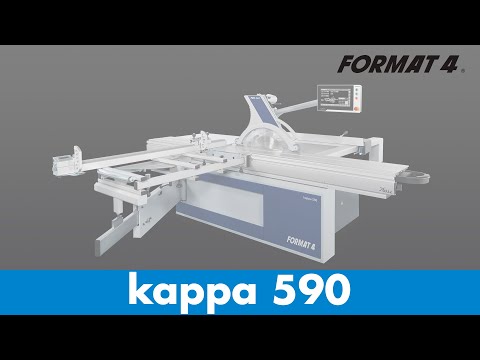

Mit innovativen Details wird die neue Format4 kappa 590 zum neuen Gradmesser für Premium-Formatkreissägen. Das neue Doppelschwenk-Aggregat bietet einen Schwenkbereich von insgesamt 92° und erreicht bis zu 202 mm Schnitthöhe bei Sägeblättern mit einem Durchmesser von 550 mm. Das spart wertvolle Arbeitszeit und vereinfacht das Schneiden von Innengehrungen und komplexen Schifterschnitten.
Der hocheffiziente Synchronmotor mit stufenloser Drehzahlregelung von 2.000 bis 5.000 U/min garantiert konstante Höchstleistung und beste Kraftübertragung mit modernster Poly-V-Antriebstechnologie.
Sämtliche Achsen der Maschine können ergonomisch und intuitiv von der zentralen Bedieneinheit mit 15"-Touchscreen angesteuert werden. Die hauseigene Software mit grafischer Bedienoberfläche, eine Vielzahl von Programmen, eine USB-Schnittstelle und die vorbereitete Netzwerkanbindung erleichtern die Arbeit und garantieren Effizienz und Produktivität.
Natürlich verfügt die neue Premium-Formatkreissäge auch über alle bewährten Format-4 Tugenden und Qualitätsmerkmale. Mit diesen Format-4 Systemlösungen, verschiedenen Auslegerversionen und individuellen Steuerungsvarianten macht die Formatkreissäge kappa 590 Perfektion zur Norm!
… FORMAT-4 Premium-Maschinen für Premium-Ansprüche
Das neuentwickelte Format4 TOP-Aggregat bietet maximale Leistung und Präzision bei extremer Laufruhe. Mit der doppelt gelagerten Kreissägewelle im massiven Grauguss-Gehäuse ist absolut schwingungsfreies Arbeiten bei Höchstleistung garantiert.
Der hocheffiziente Synchron-Motor bietet maximales Drehmoment mit hohem Wirkungsgrad. Die Auswahl der optimalen Drehzahl und Schnittgeschwindigkeit erfolgt schnell und einfach über die Maschinensteuerung.
Mit der neuen kappa 590 heben Sie die Schnitthöhen-Limitierung in Ihrer Werkstätte auf. 202,0 mm bei 90°, 140,8 mm bei 45° und 118,7 mm Schnitthöhe bei -45°, das sind die neuen Richtwerte in der Formatkreissägen-Premiumklasse!
Das Highlight aus der Format4 Innovationsschmiede: Das neue Doppelschwenk-Kreissägeaggregat. Die Schwenkung in beide Richtungen (+/- 46°) ermöglicht eine völlig neue Dimension der Formatkreissäge-Bearbeitung:
Das Spannsystem ist absolut wartungsfrei und bietet Premiumkomfort für viele Jahre: Mühelos wechseln Sie die Kreissägeblätter wortwörtlich im Handumdrehen.
Schnittbreite und Ritzhöhe des Vorritzers stellen sich automatisch, passend zu den gespeicherten Werkzeugdaten und damit zur jeweiligen Zahnbreite des Hauptsägeblattes ein. Änderungen dieser Standard-Vorritzeinstellungen können mit den jeweils verwendeten Werkzeugdaten gespeichert und abgerufen werden.
Nie mehr Vorritzer ausbauen beim Einsatz großer Sägeblattdurchmesser! Die neue Format4 „parkt“ auf Knopfdruck den Vorritzer, schafft so Platz für große Sägeblattdurchmesser und spart Ihnen damit wertvolle Produktionszeit! Die Parkposition schützt zudem den Vorritzer vor Verharzung.
Ein roter LED-Streifen signalisiert ab sofort den Betrieb des Vorritzers und bietet so noch höhere Arbeitssicherheit. (Option)
Alternativ zum weltweit einzigen werkzeuglosen Format-4 Sägeblatt-Schnellwechselsystem "Easy-Lock" ist ab sofort das Klemmsystem "Quick-Lock" verfügbar, das mit nur einem Bedienwerkzeug einen einfachen und schnellen Sägeblattwechsel garantiert.
Sämtliche Achsen der Maschine können ergonomisch und intuitiv von der zentralen Bedieneinheit mit 15"-Touchscreen angesteuert werden. Die hauseigene Software mit grafischer Bedienoberfläche, eine Vielzahl von Programmen, eine USB-Schnittstelle und die vorbereitete Netzwerkanbindung erleichtern die Arbeit und garantieren Effizienz und Produktivität. Die USB-Schnittstelle für den Im- und Export von Daten ist für Netzwerkanbindung und Fernwartung vorbereitet.
Funktionen und Schnittprogrammen: Falzen, Nuten, Nutenreihe, Winkelschnitt, Schrägschnitt & falsche Gehrung, Schifterschnitt
Jeder Schnitt mit der Format4 Formatkreissäge kappa 590 ist ein Meisterwerk an Präzision. Beispielsweise beim Zuschnitt einer Pyramide, einem von 18 vordefinierten Schnittprogrammen.
Falzen, Nuten, Nutenreihen, falsche Gehrung, Schifterschnitt und verschiedenste geometrische Formen, in kurzen Videos zeigen wir Ihnen wie's geht: Werkstückform und Werkstückmaße am Touchscreen eingeben, dem visuellen Schnittplan folgen – fertig.
Übersichtliche Skala am Kreissägetisch für exakte Einstellarbeiten und die Abschwenkfunktion des Parallelanschlages.
Der Parallelanschlag kann mit einer elektronischen Digitalanzeige ausgestattet werden. Die perfekte Integration der gesamten Elektronikeinheit erlaubt Ihnen das Drehen des Displays um 90°, der Einstellwert ist so in jeder Parallelanschlagposition von der Bedienseite exakt ablesbar. Zusätzliche Funktionen wie das Einstellen von Kettenmaßen erleichtern Ihnen Ihre tägliche Arbeit. Weitere Highlights:
Die Positionierung des Parallelanschlags erfolgt elektromotorisch über eine im Kreissägetisch staubfrei integrierte Kugelumlaufspindel. Die 1/10 mm genaue Präzision, die hohe Verfahrgeschwindigkeit und die gleichzeitige Positionierung von Parallelanschlag, Sägeblatthöhe und Sägeblattwinkel sichern Präzision und sparen wertvolle Arbeitszeit.
Meisterstück Schiebetisch – Unerreichte Präzision und Laufruhe! Groß dimensioniert und für höchste Belastungen konzipiert, „schwebt“ der Alu-Formatschiebetisch auf „X-Roll“, einer hochentwickelten, modernen Führungstechnologie für Format4-Formatschiebetische. Durch die x-förmige („X-Roll“) Anordnung der Laufrollen verteilt sich die auftretende Druckbelastung optimal auf alle Seiten. Die lineare Auflage der Stahlrollen auf den gehärteten und geschliffenen Führungsflächen garantiert unerreichte Präzision und Laufruhe. „X-Roll“ sichert Ihnen die Qualität und Präzision, die Sie von Ihrer neuen Formatkreissäge erwarten. Und hier noch ein weiterer Grund, sich für Format4 zu entscheiden: 10 Jahre Werksgarantie unterstreichen die Zuverlässigkeit von „X-Roll“.
Auf Wunsch steigern Sie den Bedienkomfort und verkürzen Ihre Arbeitswege mit den Ein- und Austastern direkt am Formatschiebetisch.
Der tausendfach bewährte "X-Roll"-Formatschiebetisch mit Linearführungssystem wird mit einer Rastschiene aus rostfreiem Edelstahl ausgestattet, die eine Arretierung in allen Positionen erlaubt.
Auslegertisch 8-fach kugelgelagert, integrierte Führungsrollen und Lager sorgen für größte Laufruhe bei maximaler Belastung. Die über eine „X-Roll“-Führung verschiebbare Auflageschiene ist schnell- und feineinstellbar. Das Ablesen des Einstellwinkels erfolgt auf 1/100 Grad genau mit Hilfe einer Digitalanzeige. Der stufenlose Schwenkbereich zwischen -45° und +45° sichert präzise Gehrungsschnitte.
Das digitale Winkel- und Längenkompensationsmodul „digi-compensation plus“ für „X-Roll“ oder Parallelogramm-Auslegertische kompensiert durch Winkeleinstellungen auftretenden Längendifferenzen des Ablänganschlages. Die direkte Kommunikation mit der Steuerung gleicht zusätzlich den Anschlagwert des Längenanschlagbackens an die Zahnbreite und Schwenkung des Sägeblattes an. So erzielen sie immer ein exaktes Ist-Maß ohne Nacheichen bei Verwendung unterschiedlicher Sägeblätter.
Stufenloser Einstellbereich –45 bis +45°. Das Ablesen des Einstellwinkels erfolgt auf 1/100 Grad genau über die Digitalanzeige. Winkel-Längenkompensation über Nonius, bei gesteuertem Anschlag über Steuerung.
Auf Wunsch statten wir Ihre Format4 mit dem Digital-Teleskopanschlag aus. Dabei zeigt Ihnen die formschön integrierte, elektronische Digitalanzeige den zehntelmillimetergenauen Einstellwert an. Zusatzfunktionen, wie z. B. die Einstellung von Kettenmaßen, erleichtern Ihnen Ihre tägliche Arbeit.
Der Ausleger-Ablänganschlag ermöglicht Ihnen Ablängschnitte bis 3200 mm. Bereits in der Standardausstattung erhalten Sie Technik und Komfort der Spitzenklasse. Die zur Bedienseite geneigte Skala und die Ableseoptik am Anschlagbacken gewährleisten präzise Einstellarbeit.
Der Ablänganschlag am Auslegertisch ist nun mit dem verbesserten Arretierhebel noch einfacher und schneller stufenlos von Null bis 45 Grad schwenkbar. Der groß dimensionierte, ergonomische Klemmhebel kann in jedem Winkel bedient werden.
Auslegertisch leicht wegschwenkbar! Schluss mit dem komplizierten Ab- und Aufbau von Auslegertischen! Die Schwenkeinrichtung sorgt für Bedienkomfort der Extraklasse und spart ganz nebenbei auch noch wertvolle Werkstattfläche.
Die Bedienung des Oberschutzes ist einfach und komfortabel. Die verschiebbare Absaughaube kann für die Schwenkung in beide Richtungen mühelos angepasst werden, ohne dass die Haube ausgetauscht werden muss.
Mit einem Handgriff kann der Oberschutz entriegelt und komplett aus dem Bereich des Maschinentisches weggeschwenkt werden. Auf Wunsch erfolgt die Entriegelung des Oberschutzes direkt über einen Hebel an der Haube.
Perfekte Absaugergebnisse liefern die neu entwickelte Oberschutzhaube und die Untertischabsaugung. Auf Linearführungen lässt sich die Oberschutzhaube im markanten Design leicht höhenverstellen. Die Späne werden von der Schutzhaube über einen kurzen Absaugschlauch dem Absaugrohr zugeführt. Die Untertischabsaugung umschließt das gesamte Kreissägeaggregat. Der Spänekanal ist ablufttechnisch perfekt geformt, ein optimierter Spänefluss für den Vorritzer sorgt zudem für absolut perfekte Absaugergebnisse.
Auf Wunsch statten wir ihre kappa 590 mit einer LED-Beleuchtung und einem integrierten Werkzeugfach für 4 Sägeblätter mit einem Durchmesser von max. 400 mm, 1 Sägeblatt mit einem Durchmesser von max. 550 mm plus 2 Spaltkeilen aus.
Für die Bearbeitung von NE-Metallen oder Kunststoffen kann Ihre Format-4 mit einer Sprüheinrichtung ausgestattet werden. Dabei wird Hochleistungsschmieröl vom Sprühmittelbehälter direkt zur Sprühdüse am Sägeblatt geleitet.
Die neuen vollflächig und magnetisch montierbaren Auflagen am Auslegertisch bieten eine vergrößerte Auflagefläche und garantieren sicheren Halt und eine stabile Auflage bei der Bearbeitung kleiner Werkstücke.
Der Ablänganschlag wird für Gehrungsschnitte zwischen +45° und –45° über die im Formattisch integrierte Gradskala eingestellt. Für die werkzeuglose Schnellmontage sorgen T-Nut und seitliche Aufnahme am Formattisch. Die zur Bedienseite stehende Skala und die Ableseoptik am Anschlagbacken gewährleisten präzise Einstellarbeit bis 1100/2050 mm.
Das ideale Zubehör für Parallelschnitte am Formatschiebetisch! Sie nutzen die Auflagefläche Ihres Format- und Auslegertisches in Verbindung mit dem Parallelanschlag und garantieren so ein exaktes Aufliegen des zu bearbeitenden Werkstückes. Der Parallelanschlag wird am Schiebetisch angekoppelt, die integrierte Skala 25–1000 mm lässt sich über die Lupe exakt ablesen.
Ein im täglichen Einsatz an Formatkreissägen wertvolles Zubehör ist die patentierte elektronische Doppel-Gehrungslehre von Format-4. Sie ermöglicht Gehrungsschnitte verschieden breiter Werkstücke in jedem beliebigen Winkel. Die Eingabe der Werkstückbreiten A, B und die Eingaben der gewünschten Rahmenwinkel erfolgen über die Tastatur des integrierten Computers. Das Einstellergebnis erscheint zehntelgradgenau am Display. Sie stellen die Doppel-Gehrungslehre auf den errechneten Wert ein und können sofort mit der Arbeit beginnen, das Arbeitsergebnis stimmt haargenau! Die Anschlagbacken an den Anschlaglinealen können bis 1350 mm per Skala eingestellt werden. Je nach eingestelltem Winkel stehen Ihnen zur Längenkompensation Noniusskalen zur Verfügung, damit Sie auch bei Winkelschnitten exakt die Werkstücklänge einstellen können.
Endlich: Schnell, komfortabel und ohne Kraftaufwand können Sie nun mit Hilfe des Transport- und Montagewagens Ihren Auslegertisch ab- und aufbauen. Und noch ein positiver Nebeneffekt: Ihr Auslegertisch ist aufgeräumt!
