Machines combinées à 5 fonctions

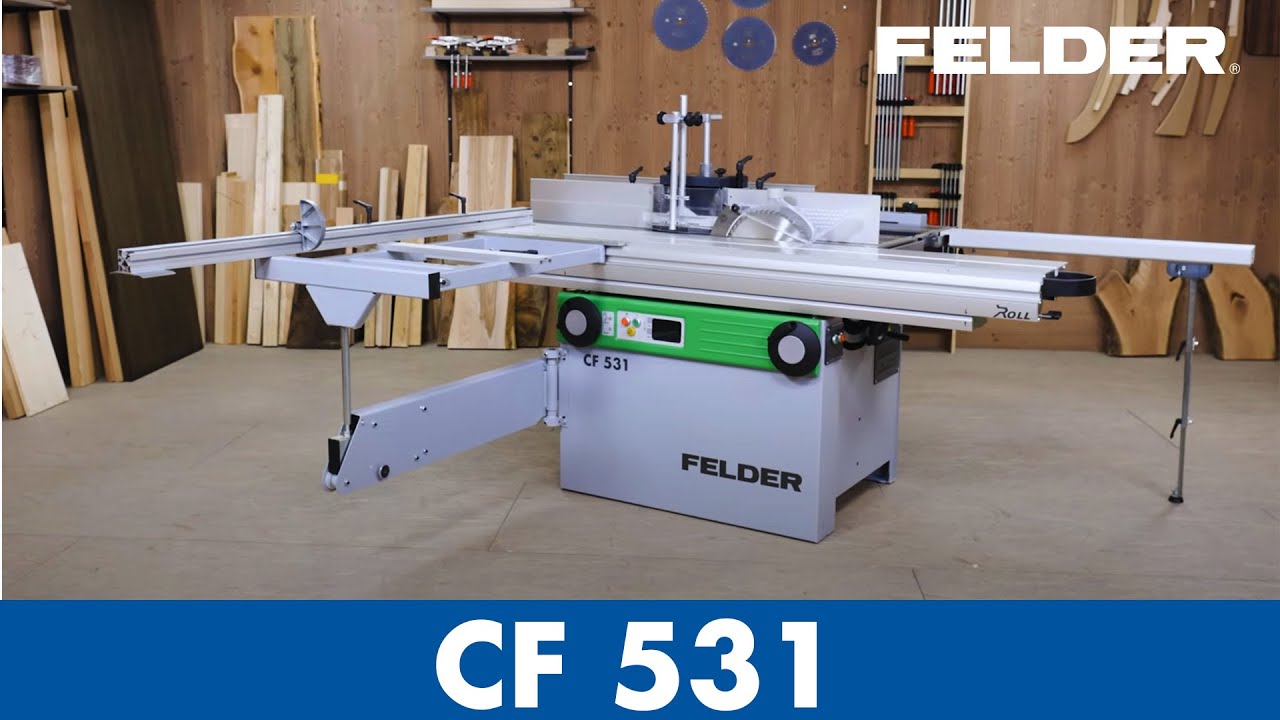

Machine combinée CF 531

Domaines d´application
Voir le tarif Vidéo Service de rappel LIVE-DEMO Conseil personnalisé Contact
machines combinees a 5 fonctions cf 531 felder bois panel

Un rapport Qualité – Prix exceptionnel!

C'est surprenant d'observer le nombre de composants de qualité que la machine possède et ce à un prix incroyablement économique.
La combinée CF 531 vous offre une performance et une précision exceptionnelle dans un minimum d’espace.
Temps de changement très courts, confort d‘utilisation parfait. Raboter, dégauchir, toupiller, scier et sur demande mortaiser, comme sur des machines professionnelles et sur un minimum d‘espace, aucun problème avec une
CF 531 de Felder!

FELDER. Qualité et précision au plus haut point

Depuis 1956, les machines à bois Felder sont le garant de résultats optimaux avec un excellent confort d'utilisation et une fiabilité dans les applications professionnelles régulières. Les professionnels du bois sont systématiquement séduits par les solutions personnalisées et solides destinées aux petites et moyennes entreprises artisanales.

Tous les avantages en bref


... votre décision pour FELDER est une décision sans risque.

  • A chaque budget la bonne machine.
  • Fiabilité absolue en utilisation professionnelle
  • Solutions mécaniques sur mesure
  • Tables de machine et agrégats en fonte grise de qualité supérieure
  • Solutions innovantes déjà en standard grâce à 60 ans d'expérience de construction de machines
  • Finition de haute gamme et standards de fabrications très élévés
  • Conception d'utilisation intuitive
  • Design moderne et net
  • Qualité et précision "made in Austria"
  • Puissant et efficace
  • Pack complet: Larges prestations de service

Détails

Agrégat de scie circulaire stable et compact pour une satisfaction sur de longues années

  • Hauteur de coupe 102 mm pour un diamètre de lame de scie 315 mm
  • Double support
  • Inclinaison souple 0°–45°
  • Proche de la lame de scie avec double support
L'agrégat de la scie circulaire de la série 500 de Felder vous permet de procéder à des travaux de rainurage. Grâce au flasque de la scie circulaire et à la plaque de table amovible, vous pouvez positionner des outils à rainure de conception spéciale Felder.
A denture rapportée HW, angle de coupe positif, denture plate (DP), fixé sur goujons, avec bagues d’épaisseur, réglable suivant la lame de scie utilisée. Coupes de panneaux plastifiés, mélaminés et stratifiés, sens de rotation contraire à celui de la lame de scie.
Souvent copié, mais jamais égalé - depuis 1990, le système de guidage linéaire, constamment perfectionné, fait ses preuves en exclusivité dans les machines Felder. La technologie de guidage de haute qualité des chariots coulissants à format «X-Roll» dotée d'une garantie Felder de 10 ans offre un fonctionnement silencieux sans égal et ne nécessite aucun entretien. Les galets disposées en forme de X se déplacent sans friction sur des surfaces de guidage en acier trempé.
La largeur de coupe parallèle est de 800 mm. L'échelle parallèle est de grandes dimensions et intégrée parfaitement dans la scie circulaire. La règle en aluminium de la scie circulaire peut être déplacée vers l’arrière pour des travaux d'enlèvement ou pour une alimentation meilleure des pièces à usiner.
En fonction de vos besoins, adaptez la taille de votre machine à vos travaux Depuis 1969, le système de rallonge Felder rend flexible le travail quotidien de nos clients. En un geste, vous montez vos rallonges et agrandissez votre surface de travail jusqu´à 2000 mm.
Le bloc massif en fonte d’acier g a été conçu pour garantir une performance élevée même en cas de charges importantes. Le rouleau d’entrée denté en acier ainsi que le rouleau de sortie en acier à microdents assurent le transport parfait des pièces. Les deux rouleaux en acier se présentent dans des dimensions très larges et sont inusables.
  • Arbre de dégau à 2 ou 4 fers
  • Changement rapide des fers – moins de deux minutes
  • Fers pré-réglés
  • Plus de problèmes avec des résidus de résine sur les vis de serrage
  • Réduction optimale des vibrations grâce au profil fermé
  • Tenue de coupe max.
  • Économies substantielles grâce à des coûts réduits de fers
  • 8699-messerwechsel-in-rekordzeit.png

    Une exclusivité pour les raboteuses de la maison Felder L'arbre de rabot hélicoïdal Silent-Power® réduit les nuisances sonores lors du rabotage de plus de la moitié et veille à une coupe continue et sans éclats quel que soit le type de bois. Grâce à l'innovation révolutionnaire de Format4, assurez-vous tous les avantages d'un arbre de rabot hélicoïdal avec des coûts d'exploitation, d'investissement et d'ajustement significativement moindres. Les avantages de l'arbre de rabot hélicoïdal Silent-Power® en un coup d'œil...

    • Légèreté sensationnelle et deux fois plus silencieux
    • Tenue de coupe multipliée par 20
    • quatre côtés coupants par plaquette
    • Des copeaux de faible volume
    • résultat de rabotage parfait et sans éclats
    • consommation d'énergie plus faible que sur d'autres systèmes équivalents

    Cliquez ici pour plus d'informations

    Une solution ergonomique occupant peu de place au sol: les tables de rabot-dégau se relèvent vers l‘arrière et permettent ainsi un gain de place significatif. Cela garantit également une position de travail optimale pendant le rabotage.
    Les tables à dégauchir en fonte grise possèdent des nervures massives afin de résister aux sollicitations les plus dures.
    Le système de guidage breveté de Felder assure, grâce aux guidages en forme prismatique, un niveau de précision optimal. Le réglage précis de la prise de copeaux s’effectue rapidement à l’aide d’une poignée ergonomique au niveau de la table de dégau.
    La protection intégrée à la machine permet de couvrir la pièce au mieux.
    Le guide de dégau: Sa conception garantit stabilité, précision et gain de place! Le guide de dégau est inclinable en toute position de 90° à 45°. Des butées permettent de faciliter le positionnement à 90° à 45°.
    Réglage de la table de rabot précis au dixième de millimètre grâce au volant latéral et à l’indicateur numérique. Hauteur de rabotage max. 220 mm.
    Agrégat de toupie stable et compact pour une satisfaction sur de longues années
  • Hauteur utile de l'arbre de toupie au-dessus de la table 100 mm
  • Ouverture de la table de toupie 180 mm
  • 4 vitesses 3000, 6000, 8000, 10.000 t/min.
  • Inclinaison souple vers l’arrière de 0° à 45°
  • Réglage en hauteur dans manchon en fonte grise à guidage forcé
  • Si vous le désirez, à la place de l´arbre de toupie de Ø 30 mm, vous pourrez choisir un arbre de toupie à haute vitesse pour fraise à queue avec une vitesse de rotation de 10.000 t/min. (seulement possible à la commande – pas d’adaptation par la suite).
    De grandes dimensions et conçu pour supporter des charges extrêmes, le chariot de tenonnage "plane" sur "X-Roll", une technologie de guidage ultra moderne pour les chariots coulissants à format Felder. Grâce à la disposition en X («X-Roll») des rouleaux, la pression est répartie de façon optimale sur tous les côtés. L'appui linéaire des rouleaux en acier sur les surfaces de guidage durcies et rectifiées assure une précision et un coulissement hors pair. «X-Roll» vous assure la qualité et la précision que vous attendez de votre nouvelle toupie à arbre inclinable. Et voici une autre raison d'opter pour Felder : 10 ans de garantie d'usine prouvent bien la fiabilité de «X-Roll».
    En un tour de main, vous changez le diamètre de l'arbre de toupie sans perdre les réglages.
    La butée accepte des outils de toupillage d'un Ø maxi. de 230 mm. Le réglage en finition du rail de butée peut être ajusté de -5 à +25 mm. L' aspiration des copeaux s'effectue par le raccord intégré d'aspiration.
    Barrettes de sécurité pour assurer un support continu de la pièce le long du protecteur de toupie (équipement ­optionnel).
    Les travaux standard sur la toupie sont précis et propres grâce à l'entrâineur.
    Avec le dispositif de basculement Felder, l‘entraîneur reste toujours sur la machine et est utilisable à n‘importe quel moment.

    UNIQUE EN SON GENRE! Ce dispositif pour double coupe d’onglet breveté par Felder vous permet des coupes d’onglet sur des pièces à usiner de différentes tailles, et ce quelque soit l’angle que vous choisissez. Cela fonctionne vraiment simplement: Grâce au clavier de la calculatrice intégré, vous donnez les coordonnées de l’angle choisi, la largeur des deux pièces à usiner A et B vous n’avez alors plus qu’à lire la valeur souhaitée et à régler le dispositif pour double coupe d’onglet!

    Le dispositif de mortaisage se fixe sur le côté de la machine. Il est bien entendu possible d’adapter un dispositif de déplacement.

    CF 531

    Le guide de coupe d’onglet 1300 mm pour les coupes inclinées à +45° ou –45°, se fixe à la position souhaitée sur la table coulissante, avec des butées d’arrêt à 90°. L’échelle située sur le guide est inclinée pour une lecture aisée et précise. Rallonge de table système FELDER à fixation P
    Toutes les toupies Felder possèdent, comme équipement standard, un arbre de toupie inclinable entre 90° et 45°. Vous pouvez ainsi décupler l‘utilisation que vous ferez de votre «Felder» et économisez beaucoup d‘outillage. De façon confortable et sans frottement, l‘agrégat de toupillage, commandé au moyen du volant, se positionne dans l‘angle que vous aurez choisi.
  • Utilisable sur toute scie à format et/ou toupie avec chariot coulissant. Assure un serrage rapide et très confortable des pièces
  • La fixation magnétique assure un montage simple
  • Cylindre de sécurité pour une protection de travail maximale
  • Fonctionnement de la barre de pression possible pour chaque longueur du chariot coulissant
  • Hauteur de serrage 95 mm
  • Pression env. 300 kg
  • CF 531 Professional

    La table coulissante permet de travailler des pièces lourdes et de grandes dimensions avec le chariot coulissant à format. Quatre systèmes de roulement à billes dans la rallonge télescopique de la table coulissante garantissent la meilleure précision et souplesse de déplacement. Le guide télescopique avec son système de fixation et la graduation ergonomique ou l'affichage optique au niveau de la butée assure une haute précision pour les travaux de réglage et la coupe de débit pour une longueur allant jusqu'à 2600 mm. Le guide de chariot peut être pivoté de 90° à 45°. Il est équipé de série d'une butée. Il existe une position fixe à encliquetage pour la position de 90°.
    Le système de graduation indexé garantit des réglages d'angles très précis, des opérations efficaces ainsi qu'un réglage exact et une fixation très précise.
    Equipement Professional: Guide protecteur de toupie 240, Ø d’outils max. 230 mm, Système MULTI-réglage pour guide protecteur «240» pour un guidage parallèle et un réglage rapide

    Variantes

    Modèles
    CF 531 Professional
    • Vos avantages21

    CF 531 Professional

    CF 531 Professional
    machines combinees a 5 fonctions cf 531 professional felder bois panel
    • Largeur de dégau: 310 mm
    • Longueur de coupe: 2050–2500 mm
    • Guide protecteur de toupie, Ø d’outils max.: 230 mm
    • Système d'arbre de toupie MF (Option)
    • Dispositif de mortaisage (Option)
    0

    CF 531

    CF 531 Professional
    machines combinees a 5 fonctions cf 531 felder bois panel
    • Largeur de dégau: 310 mm
    • Longueur de coupe: 1000–2500 mm
    • Guide protecteur de toupie, Ø d’outils max.: 230 mm
    • Système d'arbre de toupie MF (Option)
    • Dispositif de mortaisage (Option)
    1

    Données techniques

    Equipement électrique

    001
    3x 400 V tension du moteur
    S
    002
    3x 230 V tension du moteur
    O
    003
    1x 230 V, puissance 4,0 CV (3,0 kW)*
    O
    004
    50 Hz fréquence du moteur
    S
    005
    60 Hz fréquence du moteur
    O
    006
    4,0 CV (3,0 kW)*
    S
    007
    5,5 CV (4,0 kW)*
    O
    11
    Interrupteur de sens de rotation
    S
    28
    Arrêt d'urgence supplémentaire
    O

    Equipement dégauchisseuse

    -
    Longueur de la table d’entrée en mm
    740
    -
    Longueur des tables en mm
    1500
    -
    Nombre de fers - Arbre de rabot-dégau hélicoïdal Silent-POWER
    47
    30
    Largeur de dégauchissage en mm
    310
    33
    Guide de dégau anodisé
    S
    34
    Table supplémentaire pour guide de dégau
    S
    36
    Protecteur de dégau EURO Standard
    S
    37
    Protecteur de dégau EURO Confort
    O
    38
    Arbre de rabot-dégau à 2 fers système Felder
    S
    39
    Arbre de rabot-dégau à 4 fers système Felder
    O
    44
    Arbre de rabot-dégau hélicoïdal Silent-POWER
    O

    Equipement raboteuse et avancement

    -
    Passe max. en mm
    5
    50
    Largeur de rabotage en mm
    306
    51
    Indicateur numérique hauteur rabotage en mm
    O
    52
    Indicateur numérique hauteur rabotage en pouce
    O
    56
    Mécanisme entraîneur synchronisé 6 m/min
    S

    Equipement scie circulaire et inciseur

    70
    Lame de scie inclinable 90°–45°, hauteur de coupe max. 102 mm
    S
    74
    Agrégat d’inciseur à transmission mécanique, Ø 80 mm avec lame de scie principale Ø 250 mm
    O
    82
    Préparation pour outil à rainurer jusqu‘à 19,5 mm d‘épaisseur (flasque démontable)
    O
    84
    Guide de coupe parallèle avec réglage fins
    S

    Equipement toupie et protecteur de toupie

    -
    Guide protecteur de toupie 220, Ø d’outils max. 220 mm, rails du guide protecteur 320 mm
    S
    -
    Ouverture de table pour outils en mm
    180
    100
    Arbre de toupie standard D. 30mm, haut. utile max. 100 mm
    S
    101
    MF spindle system - Arbre interchangeable - Arbre prinicpal D. 30mm fourni, haut. utile max. 100 mm
    O
    102
    MF spindle system - Arbre interchangeable - Arbre prinicpal D. 32mm fourni, haut. utile max. 100 mm
    O
    103
    MF spindle system - Arbre interchangeable - Arbre prinicpal D. 35mm fourni, haut. utile max. 100 mm
    O
    104
    MF spindle system - Arbre interchangeable - Arbre prinicpal D. 1¼" fourni, haut. utile max. 100 mm
    O
    105
    MF spindle system - Arbre interchangeable - Arbre prinicpal D. 50mm fourni, haut. utile max. 100 mm
    O
    108
    MF spindle system - Arbre interchangeable avec support pour pince de serrage
    O
    109
    Inclinaison arbre de toupie 90°–45° avec échelle, vitesse arbre de toupie 3000/6000/8000/10.000 t/min
    S
    112
    Guide protecteur de toupie 230, Ø d’outils max. 230 mm, rails du guide protecteur 400 mm
    O
    113
    Système MULTI-réglage pour guide protecteur 230 (#112)
    O
    116
    Guides du protecteur de toupie en ALU anodisé
    S
    117
    Guides du protecteur de toupie ALU anodisé et barrettes de sécurité (#112)
    O
    123
    Protecteur de toupie EURO
    S

    Chariot coulissant à format et de tenonnage

    130
    Chariot coulissant K, longueur de coupe 1000 mm**
    S
    131
    Chariot coulissant M, longueur de coupe 1300 mm**
    O
    132
    Chariot coulissant L, longueur de coupe 2050 mm**
    O
    133
    Chariot coulissant F, longueur de coupe 2500 mm, anodisé**, incluant butée de délignage
    O
    136
    Chariot coulissant anodisé
    O
    141
    Chariot coulissant, longueur de coupe 1550 mm**
    O

    Table coulissante et guide de chariot

    160
    Table coulissante 1100 pour chariot coulissant 1000–2050 mm, Serie 500
    O
    161
    Table coulissante 1300 pour chariot coulissant 1300–3200 mm, Serie 500
    O
    164
    Guide de chariot 1300 mm pour tout type de chariot
    S
    165
    Rallonge télescopique de 1300 à 2050 mm pour guide de chariot (#164)
    O
    166
    Guide pour table coulissante 2600 (#160/161)
    O
    168
    Guide pour table coulissante 2600 mm au lieu de guide de chariot 1300 mm (#160/161)
    O
    170
    Dispositif d’index pour table coulissante
    O

    Equipement mortaiseuse

    189
    Support de mortaiseuse
    O
    190
    Support de mortaiseuse «lourd»
    O
    191
    Mandrin avec capacité de serrage 0–16 mm
    O
    194
    Dispositif de déplacement pour support de mortaiseuse (#190)
    O

    Généralités

    -
    Diamètre de raccord d’aspiration - Scie circulaire/Protecteur de scie circulaire
    120/50
    -
    Diamètre de raccord d’aspiration en mm - Raboteuse
    120
    -
    Diamètre de raccord d’aspiration en mm Guide de toupie
    120
    -
    Hauteur de travail en mm
    890
    -
    Largeur mini de transport en mm (sans option 012)
    1300
    -
    Poids kg (pour un équipement moyen)
    730
    13
    Préparation pour une largeur minimale de transport de 800 mm
    O

    Accessoires importants

    210
    Dispositif de déplacement
    O
    211
    Système de fixation de rallonge (Dégau)
    O
    212
    Dispositif de basculement pour entraîneur
    O
    223
    IPPC
    O

    Transport

    221
    Equipement particulier pour container
    O
    S ... Équipement standard O ... Option W ... Option de sélection - ... non disponible
    Lit en pin tyrolien, construit avec des machines à bois FELDER®

    Service clientèle et maintenance

    Nos employés du département SAV spécialement formés sont à votre service où que vous vous trouviez et vous proposent un service sur site de haute compétence. En parallèle et si vous avez besoin d'une réponse immédiate, notre hotline vous apportera en toute simplicité l'assistance requise.  Contactez notre équipe de conseillers ou enregistrez votre demande en ligne 24/24 et de façon confortable.

    Vous avez des questions ?

    Nous serons heureux de vous conseiller en ligne, au téléphone ou dans l'une de nos plus de 270 agences commerciales ou de service présentes dans le monde entier.

    Showrooms

    Felder Group Canada

    Felder Group Canada
    Canada Headquarter | Mississauga, Ontario Showroom
    1745 Meyerside Drive, Unit 4/5/6
    L5T 1C6 Mississauga, ON
    Tel.: 1-866-922-8879
    Fax: 1-905-670-9162

    Felder Group Canada

    Felder Group Canada
    Calgary, Alberta Showroom
    2331 50 Avenue SE, Unit 112
    Calgary, AB T2B 0N1
    Tel.: 1-403-720-8330
    Fax: 1-403-720-5838

    FELDER Machinery Imports

    FELDER Machinery Imports
    1360 Church Ave
    R2X 1G4 Winnipeg MB
    Tel.: 1-800-340-0233
    Fax: 1-204-697-2738

    FELDER Machinery Imports

    FELDER Machinery Imports
    6-4115 Mostar Rd.
    V9T 6A7 Nanaimo, BC
    Tel.: 250-585-0550
    Fax: 250-585-7399

    Felder Group Canada

    Felder Group Canada
    Montréal, Quebec Office
    905 Avenue Saint-Charles
    Saint-Lambert, QC J4P 2A2
    Tel.: 1-514-673-9090

    Ultimate Tools

    Ultimate Tools
    3847 First Avenue Unit 102
    V5C 3W6 Burnaby, BC
    Tel.: 1-866-971-9663
    Fax: 604-291-9665 (fax)

    [email protected]
    Afficher plus
